ROTEX QTF-50型气动阀门执行机构结构

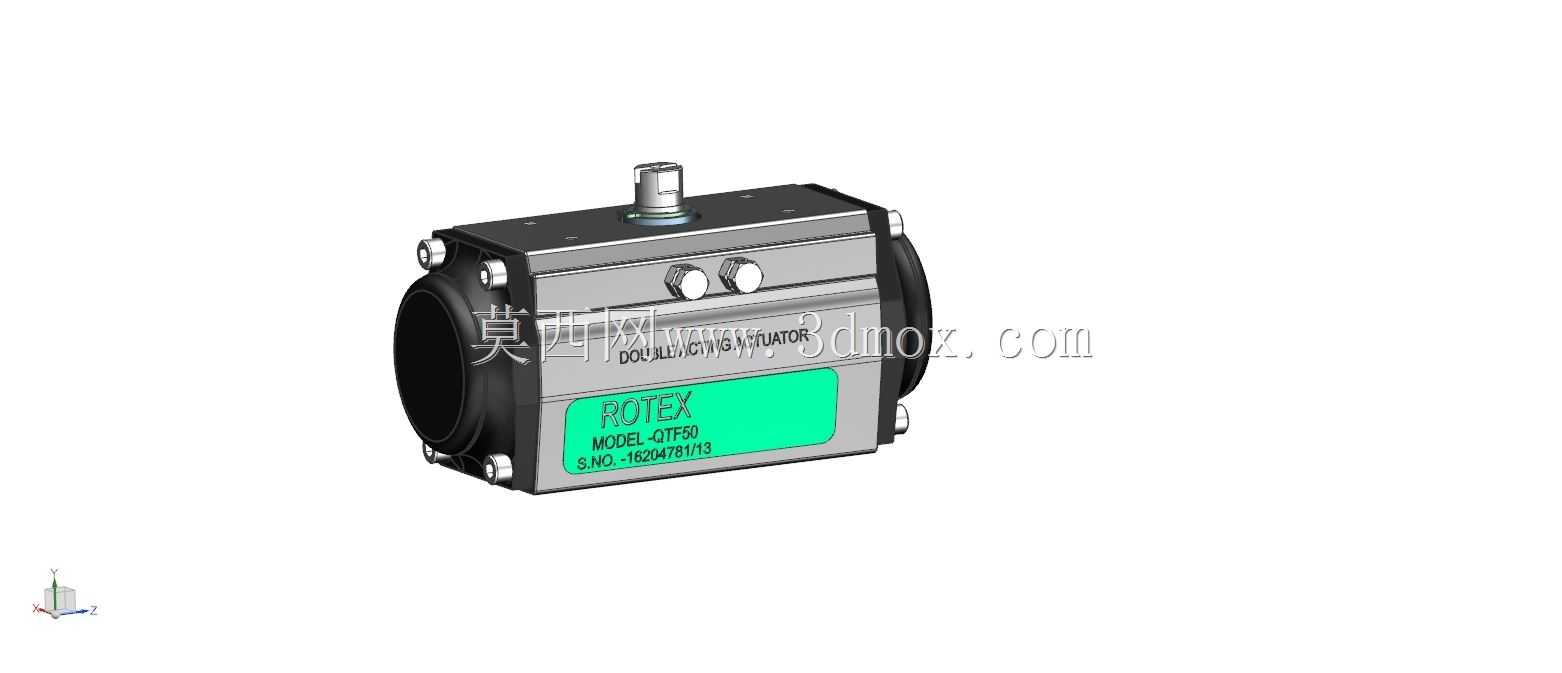

　　在化工流体输送、市政给排水、制药洁净管路、油气储运等涉及管路通断、介质流量调节的场景中，阀门执行机构是替代人工手动操作、实现管路系统自动化管控的核心配套部件，这款ROTEX QTF-50型角行程气动执行机构，主要适配球阀、蝶阀等做90度回转动作的阀类产品，通过压缩空气作为动力源驱动输出轴转动，直接带动阀杆完成阀门的开启、关闭或者中间开度调节动作，相比电动执行机构，它的响应速度更快，结构更简单，在有防爆要求的易燃易爆工况场景下适配性更强，不需要额外做复杂的防爆隔爆处理就能满足现场安全要求。从结构设计来看，这款执行机构采用了铝合金挤压成型的缸体外壳，表面做了硬质阳极氧化处理，既能够减轻整体自重，

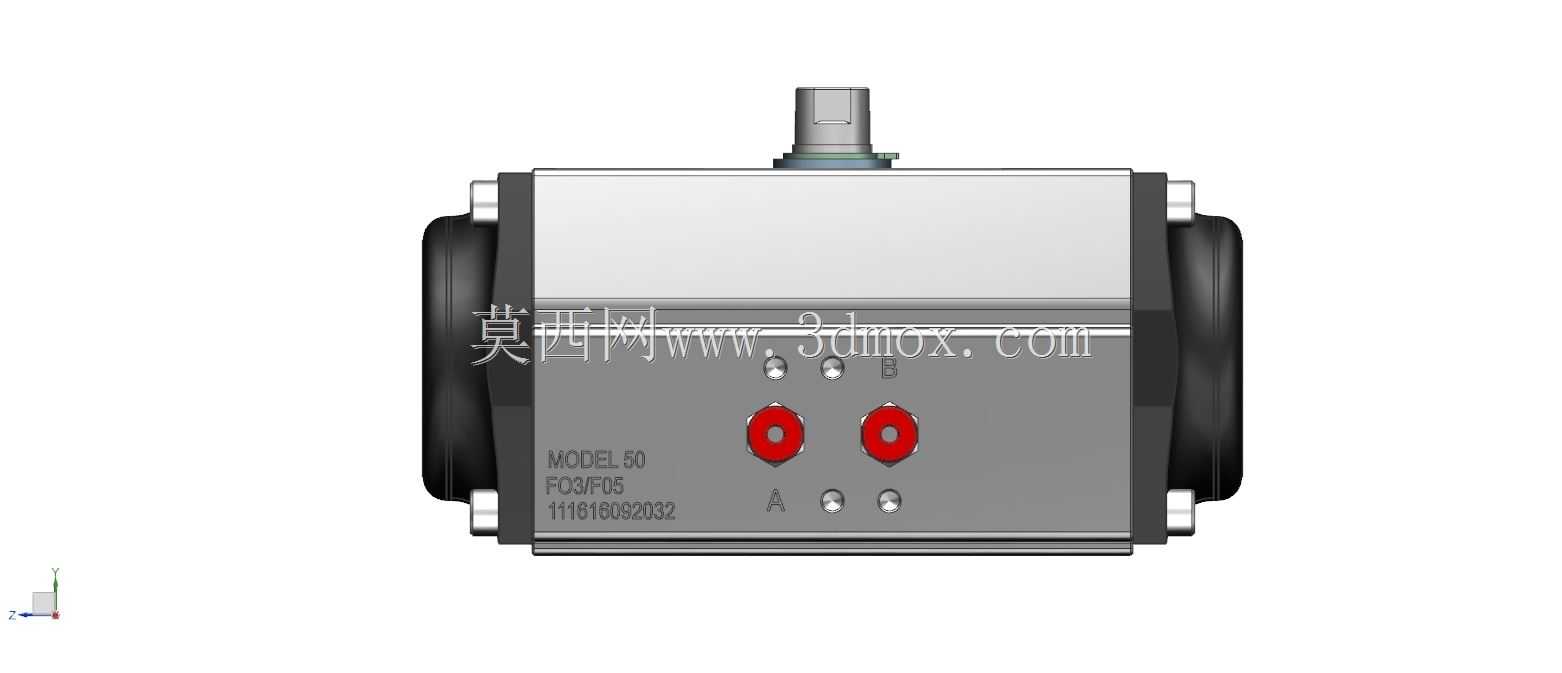

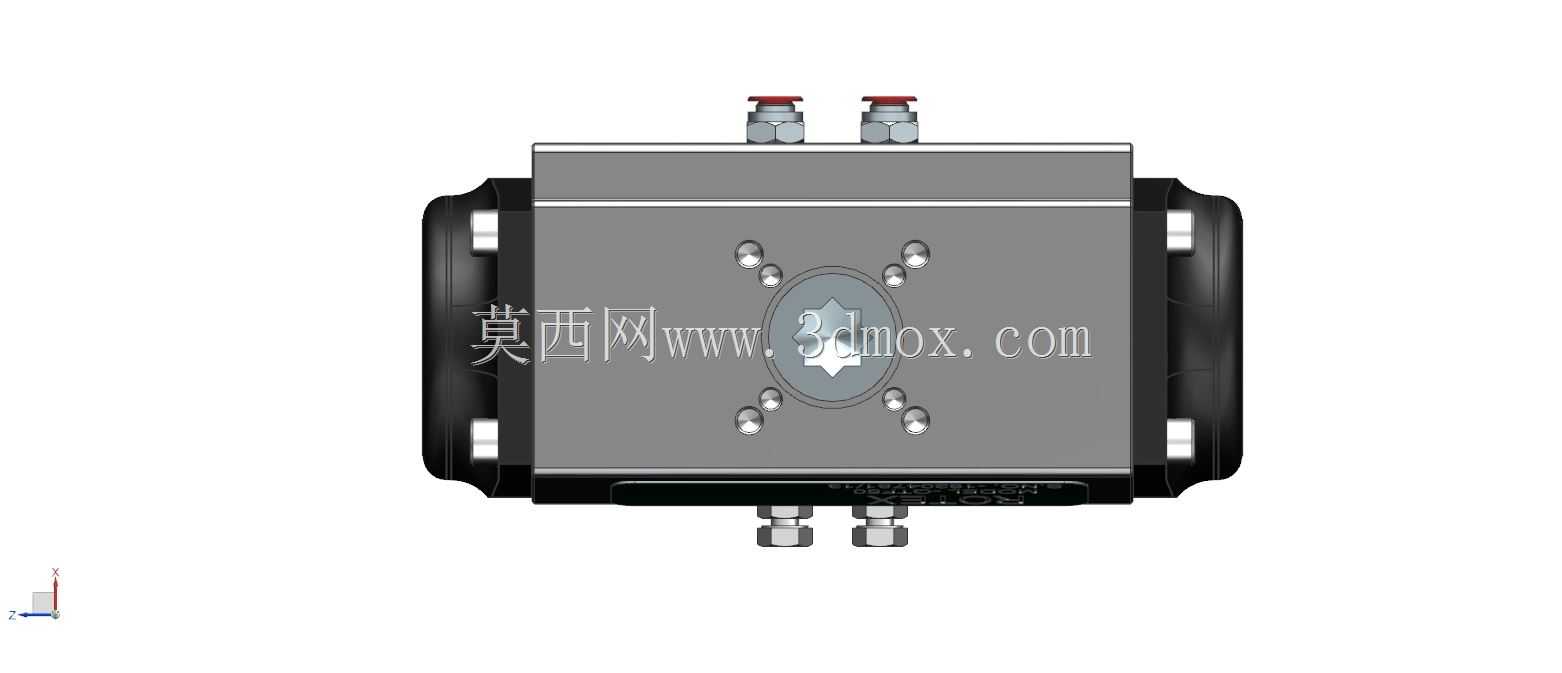

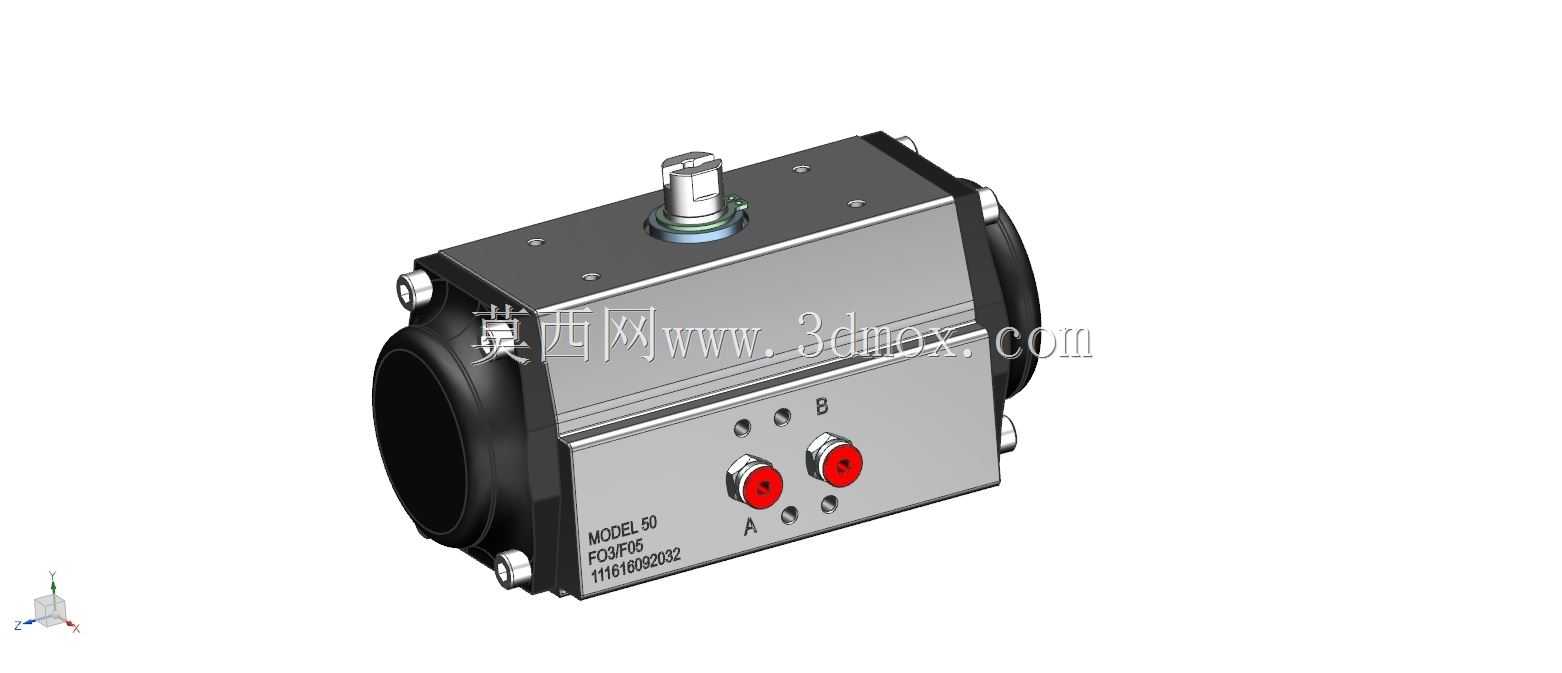

　　又具备足够的结构强度抵抗管路安装现场的磕碰与介质腐蚀，缸体两侧的端盖通过螺栓与主体连接，内部的活塞组件采用双活塞齿轮齿条式传动结构，压缩空气进入缸体气腔后推动两侧活塞做直线运动，活塞上集成的齿条带动中间的输出齿轮做回转运动，这种传动结构的输出扭矩稳定，动作过程中受力均匀，长期运行的磨损量更小，使用寿命更长。输出轴采用了四方孔或者键槽连接的标准接口，能够直接匹配市面上绝大多数同规格回转类阀门的阀杆连接尺寸，不需要额外做转接件加工，安装时只需要将执行机构的输出轴与阀杆对中嵌合，通过支架上的安装螺栓固定在阀门顶部的法兰安装面上即可，安装边界上，这款执行机构的整体外形为方正的块状结构，侧面的气路接口采用标准的内螺纹气动接头接口，

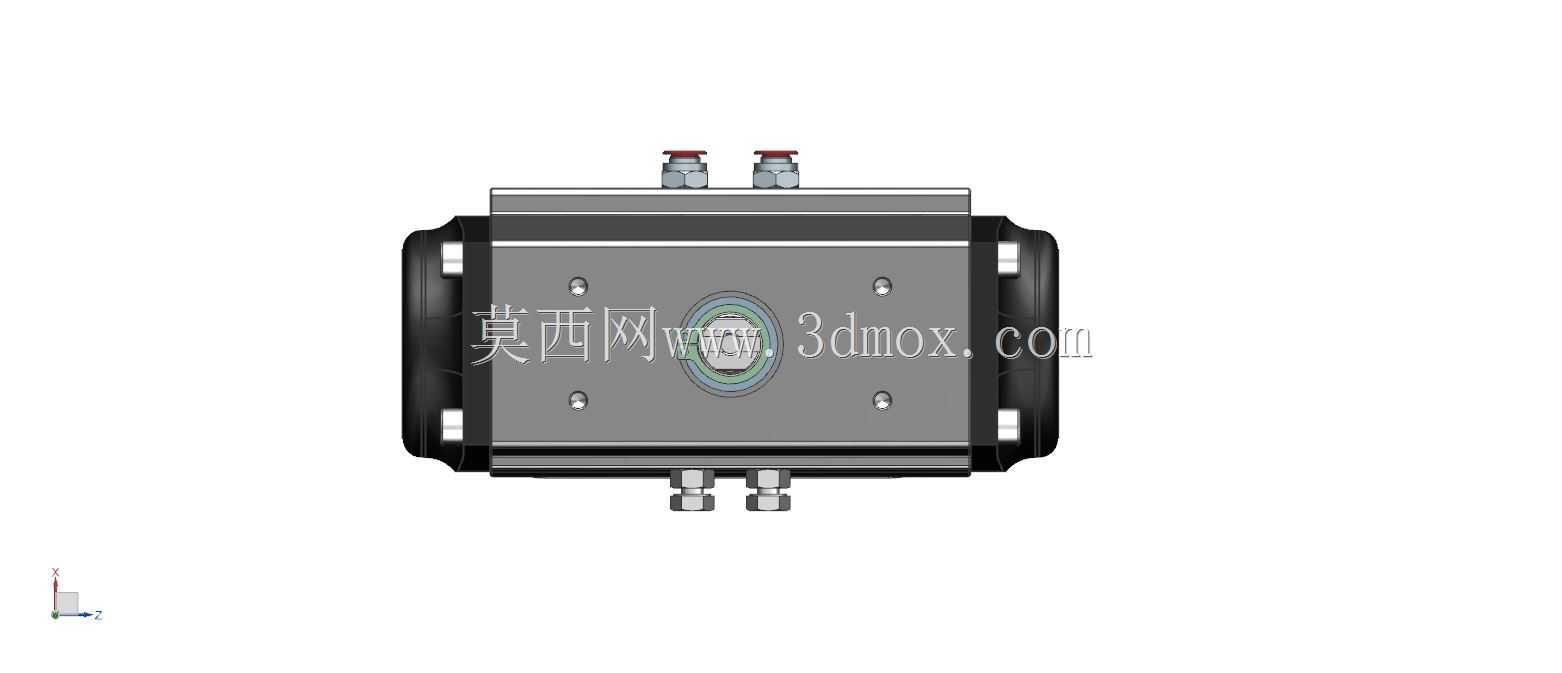

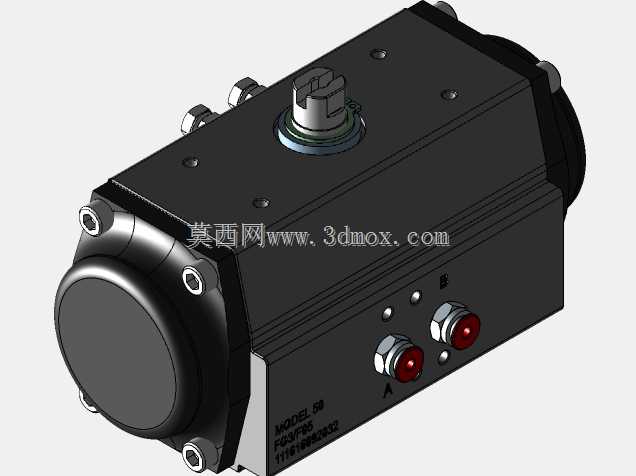

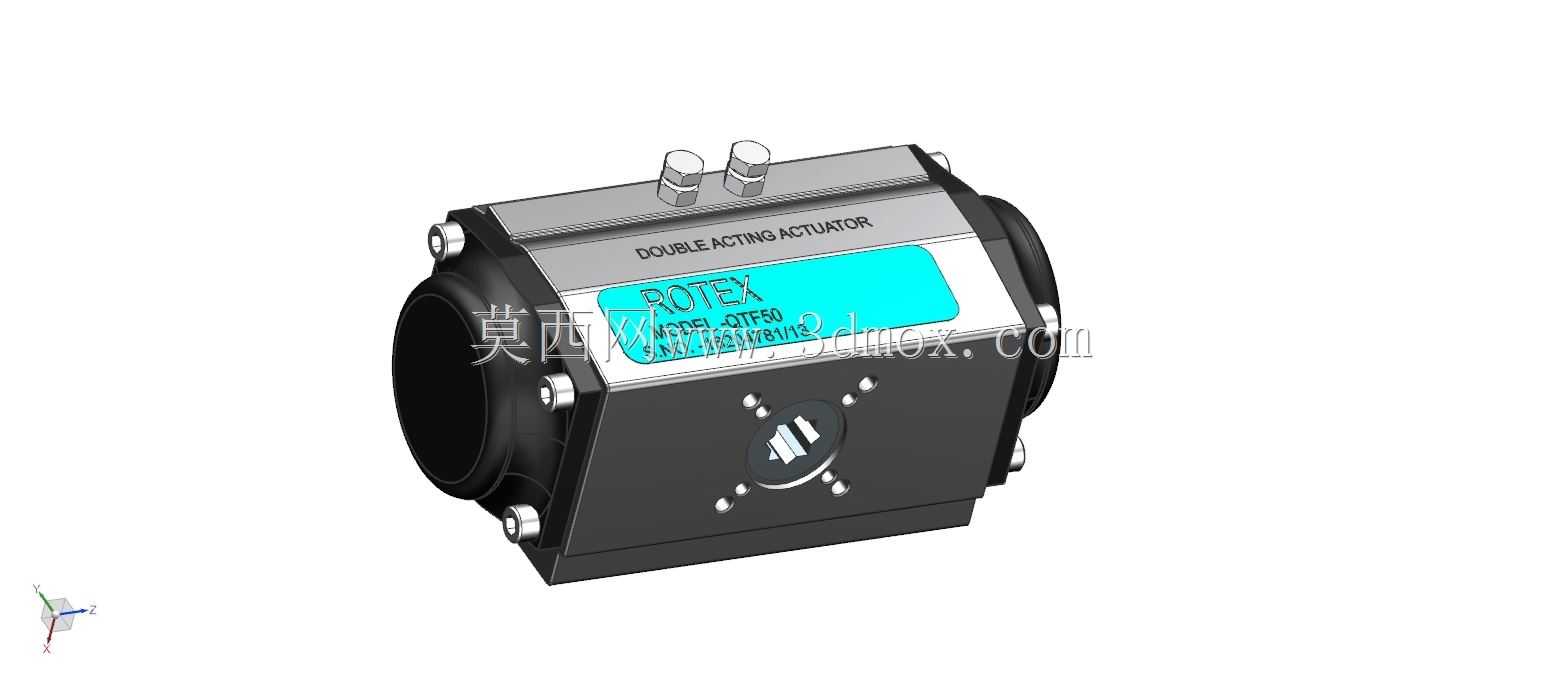

　　可直接连接常规气动管路，顶部的轴端预留了手动操作接口，在气源故障或者现场调试阶段，可以通过配套的扳手直接转动轴端完成阀门的手动操作，不需要额外拆解执行机构与阀门的连接结构。缸体侧面设置的两个调节螺栓，可以对执行机构的回转角度做微调，补偿阀门长期运行后密封件磨损带来的行程偏差，保证阀门能够完全到位，避免出现内漏或者关不到位的情况。在实际选型配套时，需要根据阀门的额定工作扭矩、现场气源压力、管路安装空间来核对执行机构的输出扭矩参数与外形安装尺寸，这款执行机构的输出扭矩覆盖常规DN50到DN100通径的软密封球阀、对夹式蝶阀的驱动需求，缸体上的标识区域清晰标注了产品型号与转向标识，现场安装时可以直接根据标识判断气路接入对应的开关方向，减少现场接线接管的出错概率。整体结构没有冗余的复杂部件，日常维护只需要定期检查气路密封件的老化情况、齿轮齿条部位的润滑状态即可，不需要频繁拆解保养，非常适合工业现场长期连续运行的管路系统使用。
