敞篷概念玩具小车三维结构设计

这款敞篷造型的小型乘用玩具结构，在设计初期就锚定了儿童乘用玩具、桌面摆件、文创周边衍生三类核心应用场景，没有走常规玩具车照搬量产乘用车的老路，而是做了适配小尺寸铸造生产的结构简化。从实际落地的生产端来看，这类小尺寸玩具壳体大多采用锌合金压铸工艺成型，所以在三维结构搭建阶段，就提前规避了深腔、倒扣、壁厚突变等容易导致压铸缺陷的结构问题，整个车身外覆盖件的拔模斜度统一控制在1.5°，既不会在外观面留下明显的拔模痕迹，也能保证开模后工件顺利脱模，不会出现粘模、拉伤的问题。

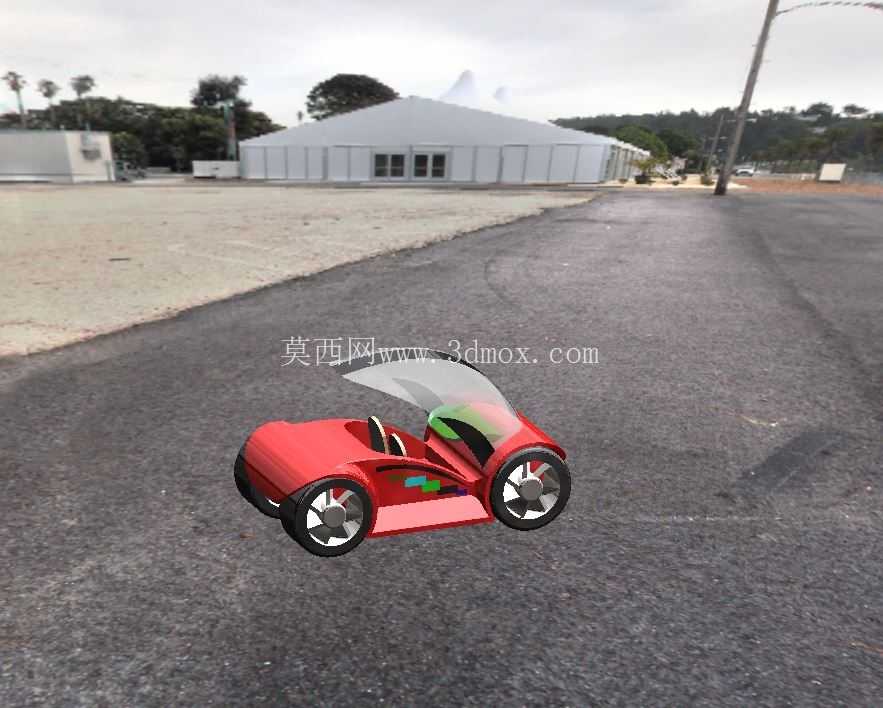

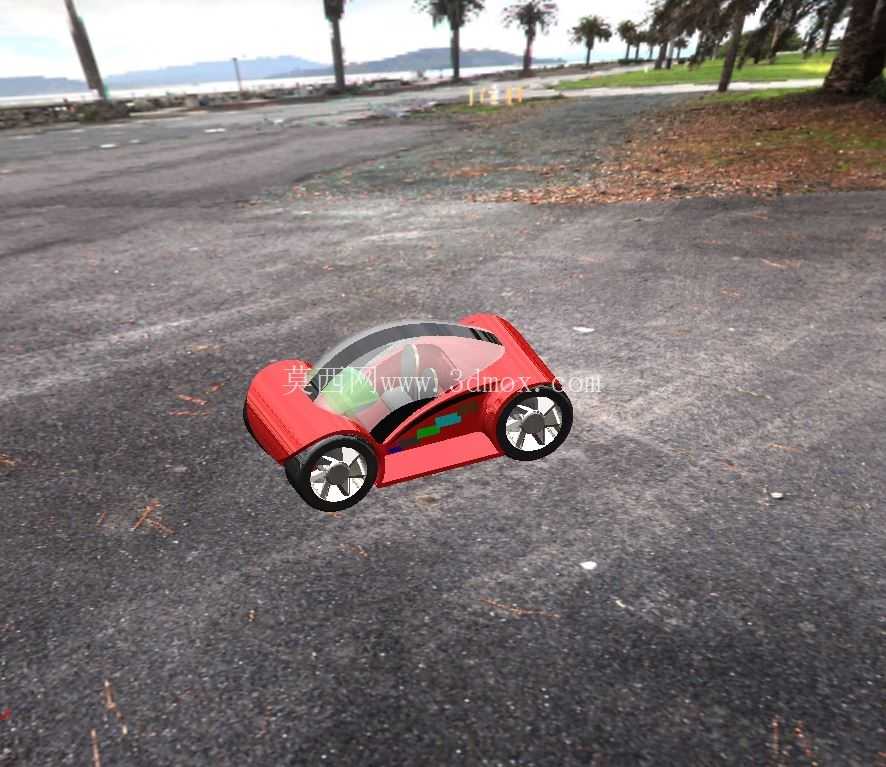

从功能特性上看，这款小车没有做复杂的动力传动结构，保留了最基础的四轮转动功能，前后轮轴都采用了直径3mm的标准圆轴安装位，轮轴与车身安装孔的配合间隙控制在0.1mm，既保证车轮转动时没有明显旷量，也不会因为间隙过小导致转动卡滞。车身座舱部分做了半开放的敞篷设计，挡风玻璃区域采用了和车身一体化的弧形曲面，没有做单独的分件，一方面减少了装配工序，另一方面也避免了小尺寸零件容易脱落的安全隐患，符合儿童玩具的安全设计要求。座舱内部预留了两个简化的座椅造型凸起，没有做多余的内饰细节，是考虑到压铸工艺下细小特征容易出现填充不全的问题，把特征圆角统一放大到R0.8mm，保证金属液充型时能够完整填充所有型腔区域。

设计思路上，整个车身的比例做了针对性调整，轮距与车身长度的比例控制在1:2.4，前后悬长度做了均等化处理，让整车视觉重心落在车身中部，放置在平面上时不会出现前倾或者后翘的问题。车轮部分采用了简化的五辐造型，轮辐厚度均匀控制在2mm，和轮胎部分做了一体化设计，不需要额外装配橡胶轮胎，既降低了零件数量，也让整个车轮的结构强度能够满足日常把玩的需求，不会因为轻微摔碰就出现轮辐断裂的问题。车身侧面做了内凹的装饰线条，线条深度控制在0.5mm，既能够丰富外观的层次感，也不会因为凹槽过深导致压铸时出现积气、气孔的缺陷。

从安装边界来看，整个车身的最大外轮廓尺寸控制在长120mm、宽55mm、高45mm的范围内，对应的压铸模架可以选用标准的150*150mm小型模架，不需要定制特殊尺寸的模架，能够有效降低模具的制造成本。车身底部做了平整的安装平面，三个轮轴安装座的同轴度公差控制在0.05mm以内，保证前后轮轴安装后处于同一水平面上，车轮转动时不会出现偏摆、蹭车身的问题。车身前后端都做了R5mm的圆角过渡，没有尖锐的棱角，既符合玩具产品的安全标准，也能够在压铸时减少金属液的流动阻力，提升充型的平稳性。

在结构细节处理上，轮拱部分的曲面和车身侧面做了G1连续过渡，没有明显的折边，抛光时不需要额外做特殊处理，能够减少后续表面处理的工时。车身底部预留了0.2mm的加工余量，压铸成型后只需要简单打磨飞边就可以直接进行表面喷涂，不需要做额外的铣削加工。整个车身的壁厚均匀控制在1.8mm，没有出现局部壁厚超过3mm的区域，避免压铸时出现缩孔、表面凹陷的问题，同时也能控制整个零件的重量，单枚车身壳体的重量控制在80g左右，搭配四个车轮总重量不超过100g，拿在手里有足够的质感，也不会因为过重导致摔落时容易损坏。针对铸造过程中容易出现的变形问题，在车身座舱的内侧位置设计了两条高度1mm的加强筋，加强筋沿着车身长度方向布置，既不会影响外观面的平整度，也能够提升整个车身壳体的结构刚度，避免脱模后出现侧壁变形的问题。轮轴安装座的位置做了局部加厚，加厚区域和周边壁厚做了斜面过渡，避免壁厚突变导致的应力集中，让零件在受到侧向冲击力时不会在安装座位置出现断裂。
