立式轮组联动小船摇摆演示机构

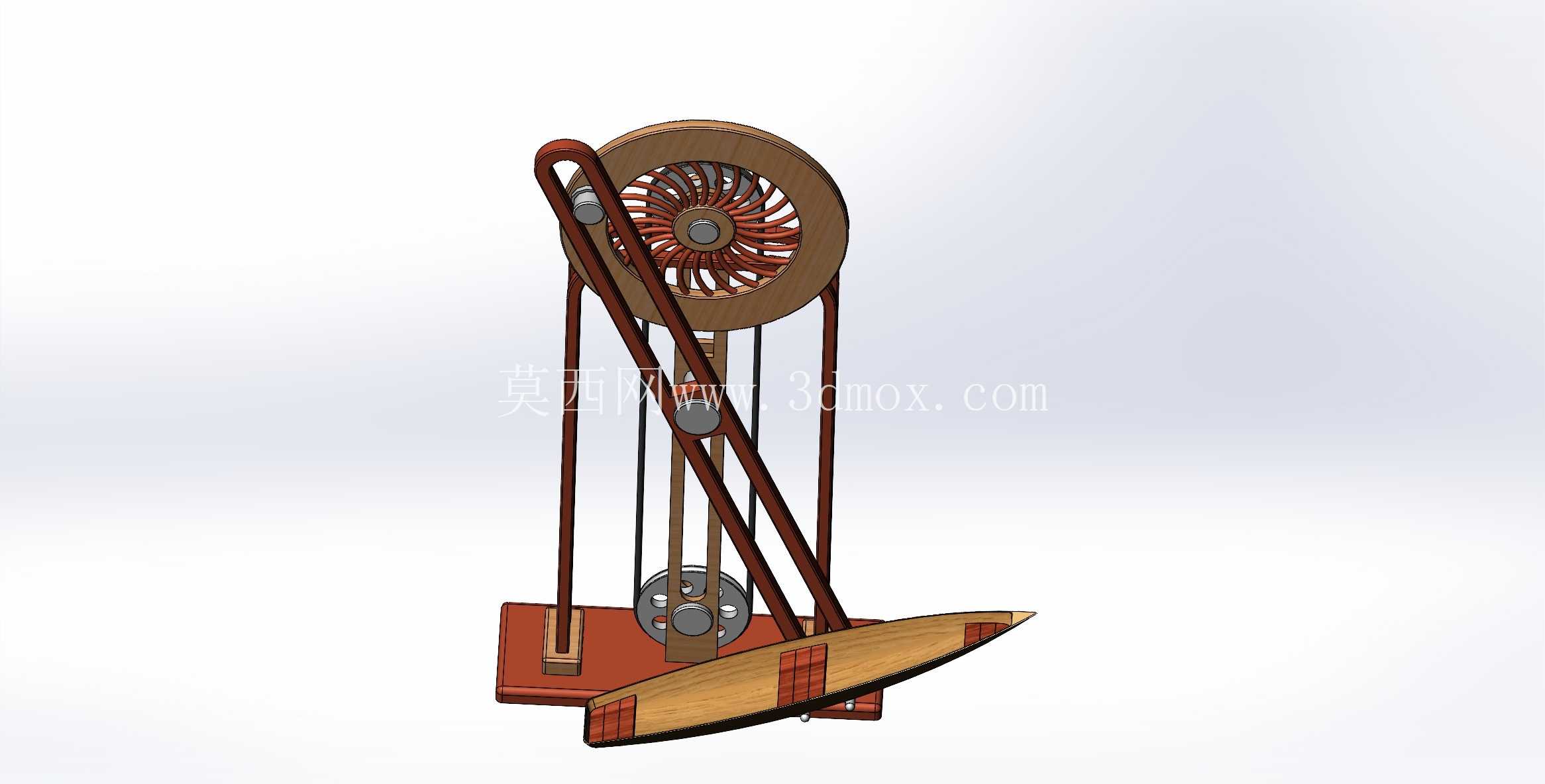

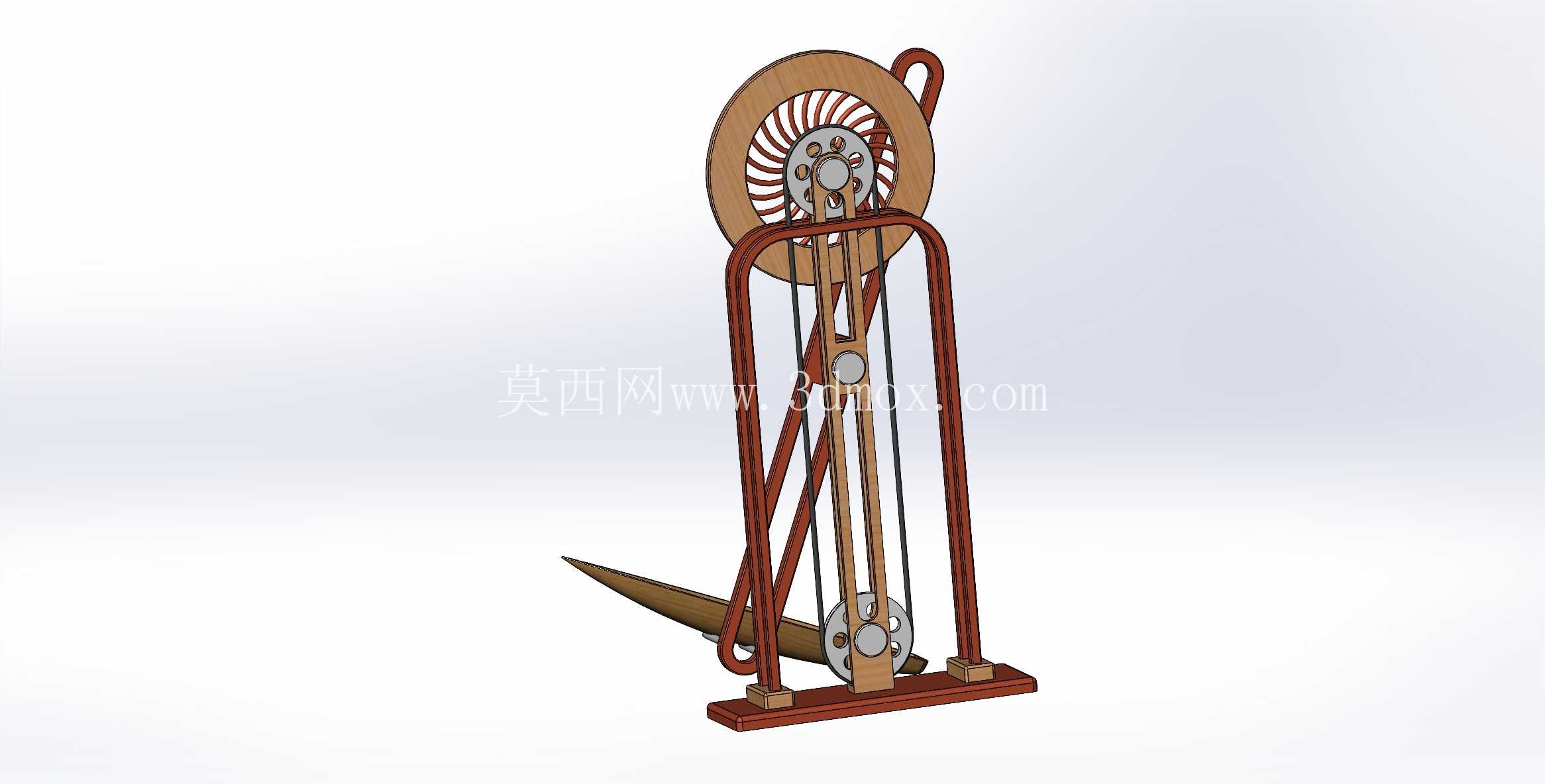

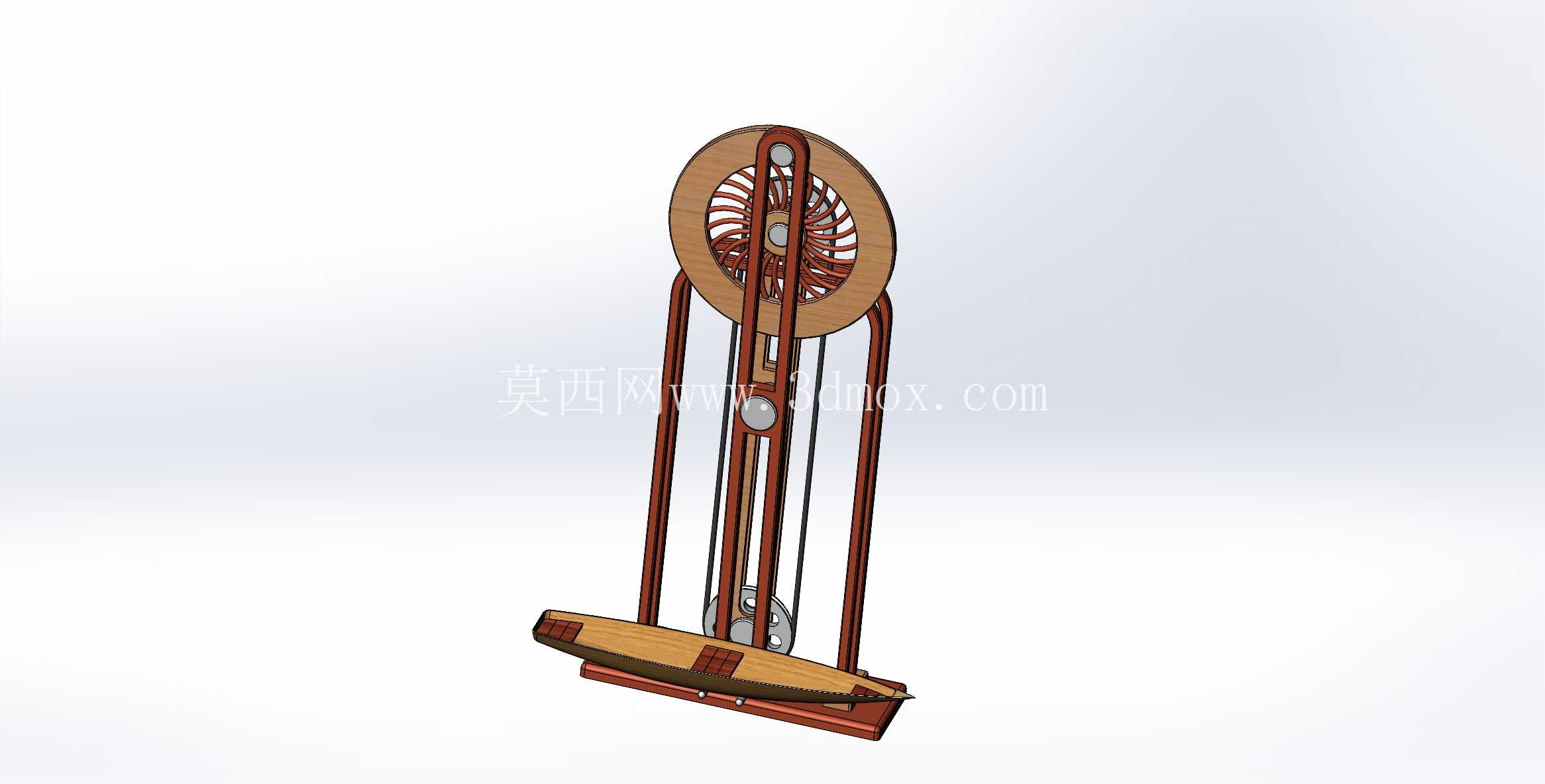

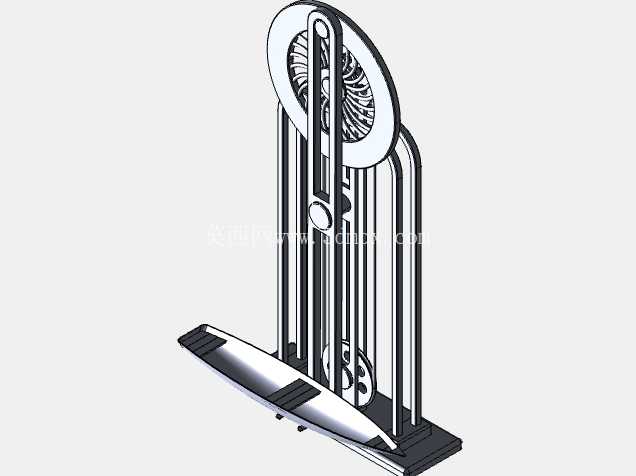

这套立式轮组联动小船摇摆演示机构，核心功能是通过纯机械传动实现底部小船构件的周期性摇摆动作，整套结构采用立式框架布局，主体支撑为两根平行的长直杆件，底部设置承托底座，上部安装大直径轮盘构件，整体安装边界占用空间紧凑，可直接放置于水平台面使用，无需额外复杂固定结构。

从实际应用场景来看，这类机构可作为机械原理教学的演示教具，直观展示无齿轮柔性传动的运动转换逻辑，也可作为创意动态摆件的核心传动单元，适配文创展示、科普展项的动态效果需求，还能为小型往复摇摆类设备的传动方案提供结构参考，帮助设计人员验证轮式传动到直线往复摇摆的运动转换可行性。

产品功能特性上，整套机构没有采用传统齿轮啮合的传动形式，通过绕设在轮组与底部小船连接构件上的柔性连接件传递动力，上部轮盘转动时，通过连接件的牵拉带动底部小船构件沿支撑框架的导向方向做周期性的上下联动与摇摆动作，运动过程平稳无硬冲击，噪音表现优于齿轮传动结构，同时无齿轮的设计也避免了齿轮啮合间隙带来的回程误差，运动精度更易控制。轮盘中心集成了辐条式结构，既减轻了轮盘自身重量，也能在转动过程中通过辐条的视觉效果强化动态展示感，底部小船构件采用仿船型的轮廓设计，与摇摆动作形成呼应，强化了机构的演示主题。

设计思路层面，整套结构优先考虑了运动逻辑的直观性，将动力输入轮盘设置在机构上部，传动路径沿立式支撑框架垂直布置，底部执行构件直接外露，观察者可以清晰看到从轮盘转动到小船摇摆的完整传动链路，没有多余的遮挡结构。支撑框架采用双杆平行布局，既为上部轮盘提供了稳定的安装支撑，也为底部小船的运动提供了导向约束，避免小船摇摆过程中出现横向偏移。柔性传动件的张紧结构集成在支撑框架中部，通过可调的张紧轮控制传动件的张紧度，既保证传动过程不打滑，也能在长期使用出现松弛后快速调整，延长机构的使用寿命。底部承托底座采用加宽设计，降低整套机构的重心，即使轮盘高速转动，整套结构也能保持稳定，不会出现倾覆问题。

外形尺寸与安装边界方面，整套机构的高度方向尺寸大于长宽方向尺寸，属于典型的立式布局结构，上部轮盘的直径小于框架整体宽度，转动时不会超出框架的横向边界，底部小船的摇摆行程控制在底座的支撑范围内，运动过程中不会与周边结构发生干涉。安装时仅需保证放置台面水平，无需额外打螺栓固定，若作为设备内部的传动单元使用，可通过底座上预留的安装孔位与外部机架连接，安装孔位采用通用间距设计，适配常见的型材安装标准。

从结构细节来看，所有转动副位置都设置了耐磨衬套，降低长期转动带来的磨损，传动连接件采用耐磨柔性材质，反复弯折牵拉也不易出现断裂问题，轮盘与小船构件都采用了轻量化设计，降低动力输入所需的扭矩，手动拨动上部轮盘即可带动整套机构顺畅运行，无需额外配置大扭矩动力源，若要实现电动驱动，仅需在上部轮盘的转轴位置连接小功率低速电机即可，改装难度低。
