凹槽鼓往复式凸轮传动机构

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1160346
  • 凹槽鼓往复式凸轮传动机构
  • 凹槽鼓往复式凸轮传动机构
  • 凹槽鼓往复式凸轮传动机构

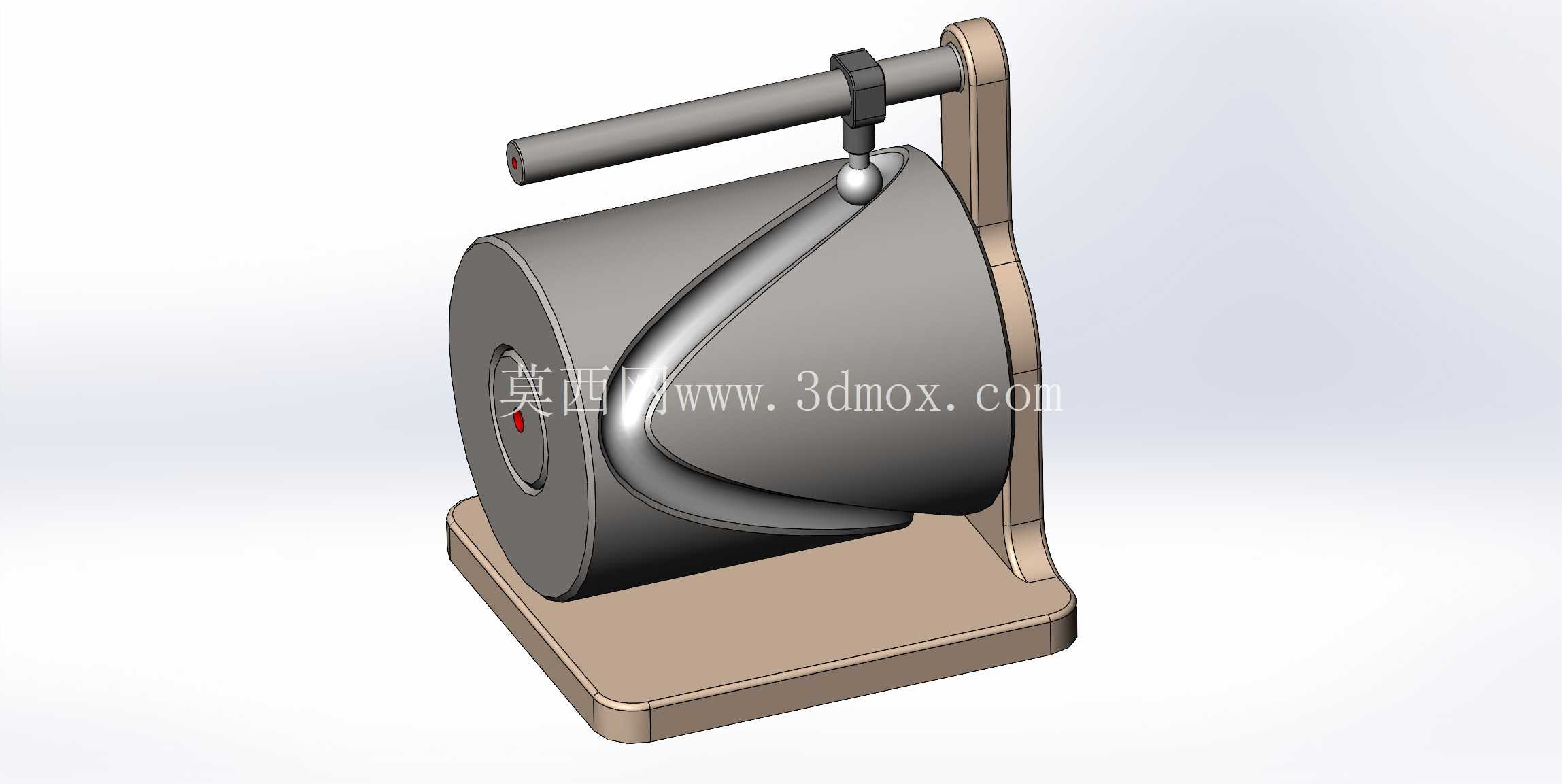

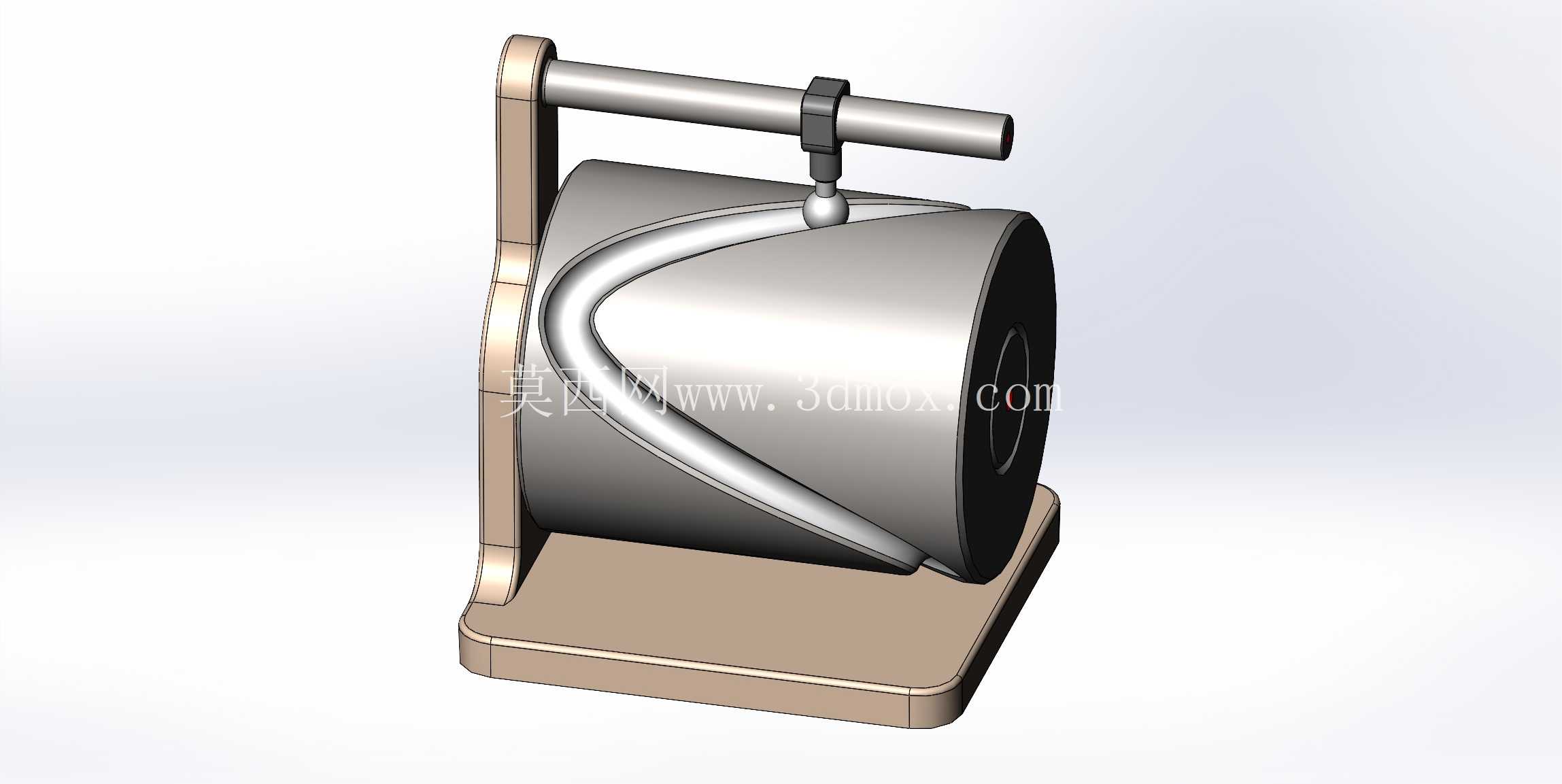

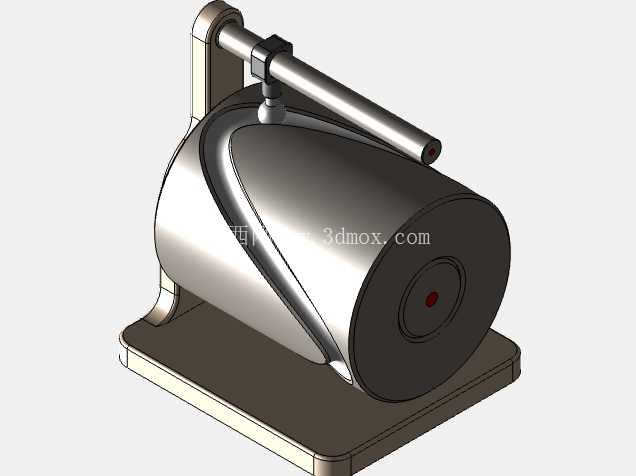

该机构属于空间凸轮类传动结构,核心功能是将鼓轮的连续回转运动,直接转化为从动导杆的定行程往复直线运动,无需额外添加连杆、换向拨叉等中间转换构件,整体传动链极短,可有效降低多级传动带来的累计间隙与运动损耗。从实际应用场景来看,这类结构常被集成在轻载自动化送料设备、小型纺织机械的排线单元、计量泵的行程调节模块、以及专用检测设备的往复扫描工位中,尤其适合安装空间紧凑、要求往复运动节奏与主轴转速严格同步的工况,相比传统的平面圆柱凸轮结构,该凹槽鼓机构的从动件采用端部球头结构与鼓面曲线槽直接啮合,传动过程中无额外侧隙,运动响应速度更快,在每分钟120次以内的往复频次下,运行噪音可控制在55分贝以内,适配多数民用及工业轻载作业场景的静音要求。

从设计思路层面拆解,该结构的核心是鼓轮外圆柱面加工的闭合空间曲线槽,曲线槽的升程段、回程段采用对称等速运动规律修正,两端过渡位置做了R2.5的圆角平滑处理,可避免从动件球头在行程端点出现刚性冲击;从动导杆通过顶部的导向套做径向约束,导向套与安装支架采用H7/h6的小间隙配合,既保证导杆滑动顺畅,又能限制导杆的周向转动,确保球头始终与曲线槽侧壁保持稳定贴合,不会出现脱槽、卡滞的问题。整个机构的安装底座采用带圆角的矩形平板结构,四个角预留了M4的沉头安装孔,可直接通过螺栓固定在设备安装基板上,安装基准面的平面度公差控制在0.02mm以内,保证鼓轮轴线与导杆运动方向的垂直度误差不超过0.03mm,避免因安装偏差导致的滑动阻力增大、槽壁异常磨损问题。

从外形尺寸与安装边界来看,该机构整体最大轮廓尺寸为长120mm、宽70mm、高110mm,其中鼓轮外径为60mm,有效工作行程为40mm,导杆直径为12mm,伸出支架的最大长度为35mm,安装时需在基板上预留至少130mm×80mm的安装平面,同时在导杆运动方向预留10mm的安全间隙,避免运动过程中与周边其他构件发生干涉。鼓轮的支撑轴两端采用铜套衬套作为转动支撑,衬套与支架安装孔采用过盈配合,日常维护时仅需定期在衬套位置添加少量润滑脂,即可保证长期运行的磨损量在可控范围内;曲线槽的槽宽设计为8mm,与从动件端部直径8mm的球头采用间隙配合,单侧间隙控制在0.1mm,既保证球头在槽内滑动顺畅,又不会因间隙过大导致运动过程中出现明显的回程误差,在需要精准控制往复位移的工位中,该结构的重复定位精度可稳定控制在0.05mm以内,完全满足多数轻载自动化工位的精度要求。

相比传统的曲柄滑块往复机构,该凹槽鼓机构的往复行程完全由鼓面曲线槽的轮廓决定,可根据实际工况需求灵活调整曲线的升程、回程角度以及停留段长度,比如需要在行程端点做短暂停留的工况,只需在曲线槽两端设计对应角度的圆弧停留段即可,无需额外添加停留凸轮或者阻尼结构,设计调整的灵活性更高。同时整个机构的构件数量极少,除了鼓轮、支架、导杆、导向套、支撑衬套之外,没有其他多余的零散零件,装配流程简单,对装配人员的技能要求较低,适合批量生产装配;所有外露构件均采用圆弧过渡处理,没有尖锐棱角,在设备运行过程中不会对操作人员造成剐蹭风险,安全防护性更好。在实际选型适配时,若应用场景的往复负载超过50N,可将从动件球头更换为微型滚动轴承结构,将滑动摩擦替换为滚动摩擦,进一步降低槽壁的磨损速度,提升机构的整体使用寿命,同时可根据实际需要的往复行程,等比例缩放鼓轮的直径与曲线槽的升程尺寸,适配不同安装空间、不同行程要求的作业工位,结构拓展性较强。
