手压式空气喇叭结构设计装配方案

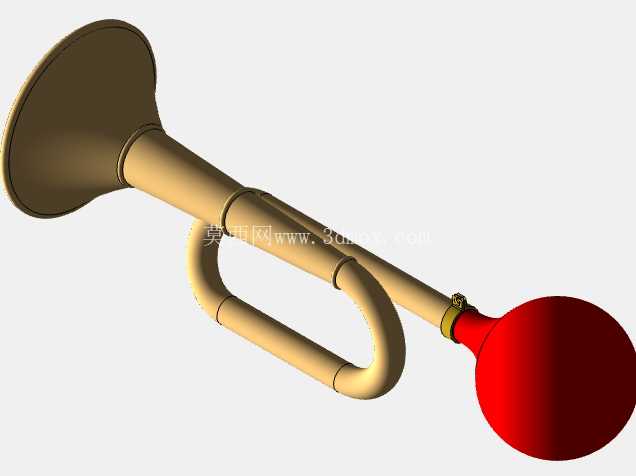

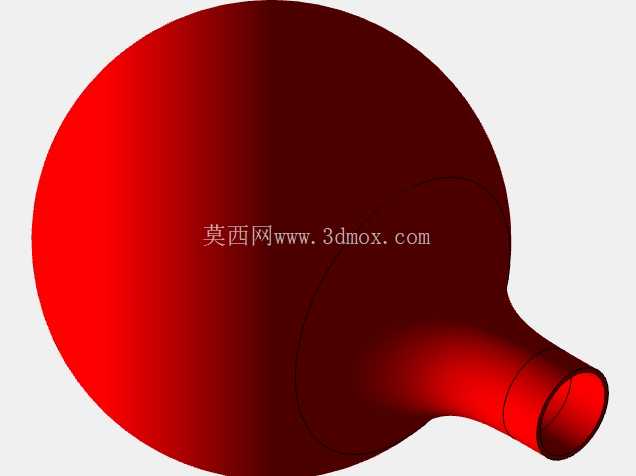

　　设计过程中首先要平衡的是操作力与发声效果的匹配关系，气囊的壁厚选择需要兼顾按压手感与回弹性，壁厚过薄会导致按压时气囊过度形变无法建立足够气压，壁厚过大则会提升按压力度，长时间使用容易造成手部疲劳，通常气囊采用中空椭球结构，连接端做内嵌硬质接口的设计，避免反复插拔气管造成橡胶本体撕裂。导气管路的弯曲半径设计需要兼顾结构紧凑性与气阻控制，过小的弯曲半径会造成管路截面变形，增大气流沿程阻力，导致到达簧片位置的气压不足，直接降低发声响度；管路与气囊、号身的连接位置都设计有环形凸台结构，装配后通过过盈配合实现密封，无需额外粘接剂即可保证气压不会从连接位置泄漏。手压式空气喇叭的核心应用场景覆盖户外应急信号传递、体育赛事裁判发令、小型船舶近距警示、游乐设施提示等多个领域，不同于电声喇叭依赖电源供给的特性，这类纯气动结构的发声装置完全依靠手动压缩空气产生振动声源，在无供电、潮湿、强电磁干扰的场景下具备不可替代的可靠性优势。从实际使用逻辑出发，整套结构的功能链路非常清晰：手捏橡胶气囊时，囊体内腔体积快速收缩产生正压气流，气流顺着弯型导气管路进入喇叭号嘴位置的振动簧片腔，带动簧片产生高频振动，振动产生的声波再经过渐扩型号筒结构完成声阻抗匹配，最终将声能集中向号口方向辐射，实现较高的声压级输出。

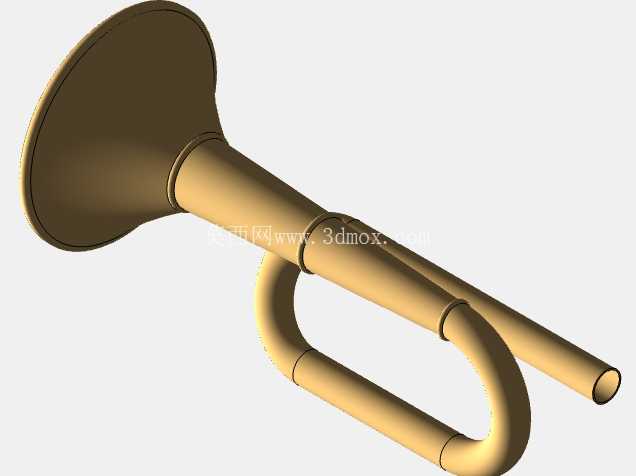

　　号身部分采用渐扩的锥面结构，锥度参数直接决定了声波的辐射效率，锥度过小会导致声能扩散角度不足，声音传播指向性过强，锥度过大则会降低声压增益效果，无法达到预期的警示距离；号身的弯管段采用等径设计，主要作用是调整气囊与号口的相对位置，让使用者握持按压时的姿态更符合人体工学，避免号口正对使用者面部造成气流反冲。簧片腔是整套结构的核心功能部件，设计时需要预留簧片的振动间隙，间隙过大会导致气流从簧片两侧泄漏无法带动簧片有效振动，间隙过小则会限制簧片振动幅度，导致发声嘶哑甚至无法正常发声；簧片采用薄型弹性金属片，一端固定在腔体内壁，另一端处于自由悬臂状态，气流通过时悬臂端产生往复振动，切割气流产生基频声波。

　　从安装边界来看，整套结构没有额外的固定安装位，属于手持操作类装置，整体外形尺寸控制在单手握持的舒适范围内，号口直径根据声压级需求设定，气囊的尺寸匹配成年人手掌的握持跨度，不需要额外的辅助安装支架即可直接使用。结构装配逻辑上采用分段式组装，先将簧片预装在号身的进气端座内，再将弯管两端分别对接号身进气端与气囊接口，所有对接位置都设计有定位止口，装配到位后会有明显的触感反馈，避免装配不到位造成的密封失效。实际使用中，这类结构的环境适应性较强，橡胶气囊可以在一定温度范围内保持弹性，金属号身表面做防腐处理，在潮湿的户外或者近海环境下也不会快速锈蚀，导气管路采用耐老化的柔性或硬质材料，长期使用不会出现开裂漏气问题。

　　不同于电控喇叭需要考虑电路绝缘、触点氧化等问题，纯气动的结构几乎没有易损电子部件，唯一的损耗件是振动簧片，长期使用后簧片产生金属疲劳时只需要拆开簧片腔更换即可，维护成本极低。设计建模过程中需要重点关注各连接位置的同轴度，尤其是簧片腔与导气管路的对接位置，如果同轴度偏差过大，会造成气流偏折，产生额外的风噪，同时降低气流对簧片的驱动效率；号身的渐扩内表面需要保证光滑过渡，不能有明显的台阶或凹陷，否则会造成声波在号筒内部产生乱反射，影响最终的发声清晰度。气囊的回位设计依靠橡胶本身的弹性，松开按压后气囊在自身弹力作用下恢复原状，同时通过簧片与腔体之间的间隙吸入外界空气，为下一次按压做好准备，不需要额外设置复位弹簧，进一步简化了整体结构，降低了故障发生的概率。
