铸造工艺用密封填料函结构设计

　　在铸造生产的流体输送、熔体导流工序中，填料函是实现动/静密封衔接的核心工装部件，这套结构的三维建模完全围绕铸造工况的实际密封需求展开，没有冗余的装饰性设计，所有结构特征都服务于密封可靠性与装拆便捷性。从实际应用场景来看，这类填料函多用于铸造设备的熔体输送管路、铸型排气引流杆的穿壁密封位置，要耐受高温金属熔体的热辐射、充型过程的压力波动，还要兼顾填料磨损后的快速更换需求，因此结构设计上做了多维度的适配。

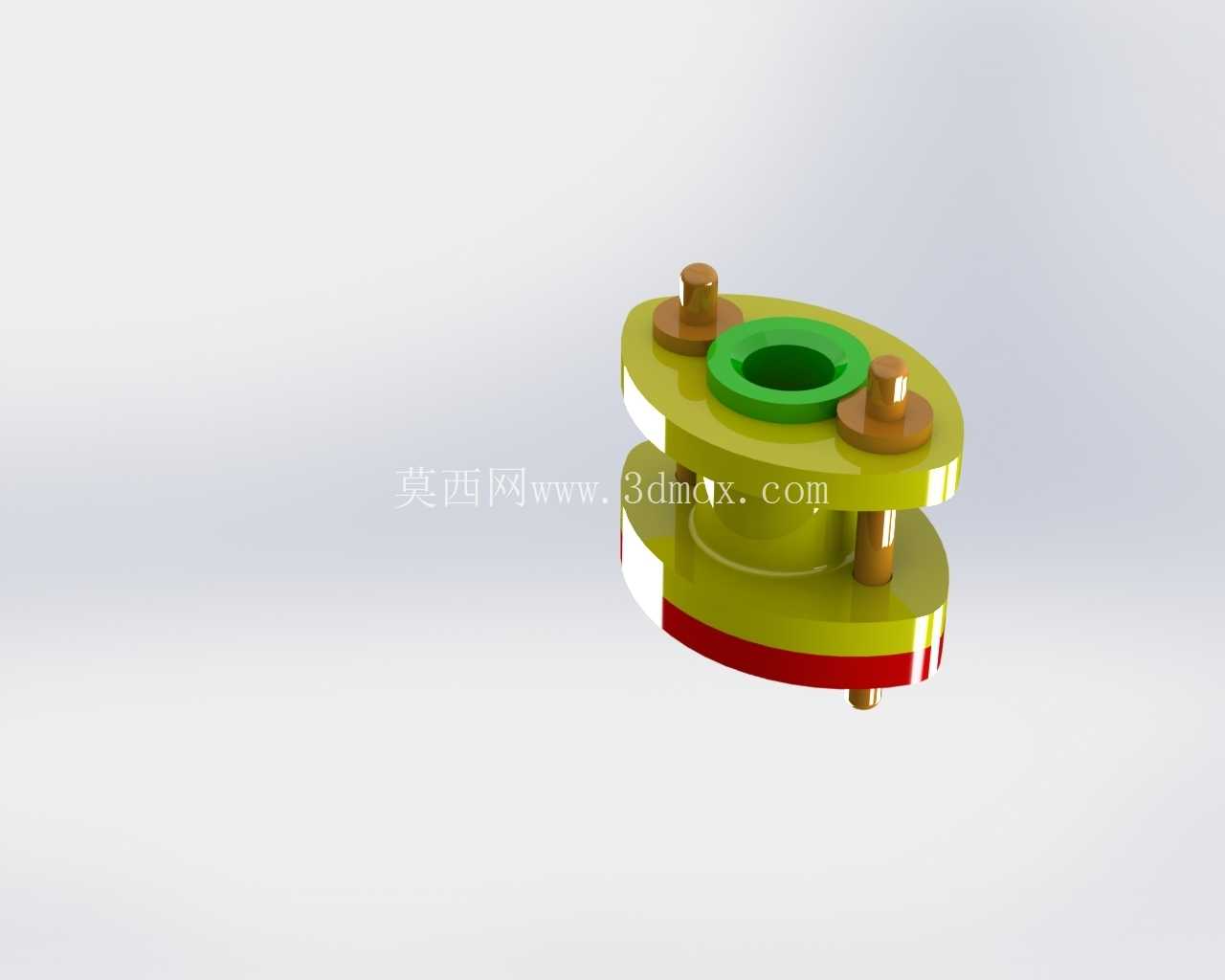

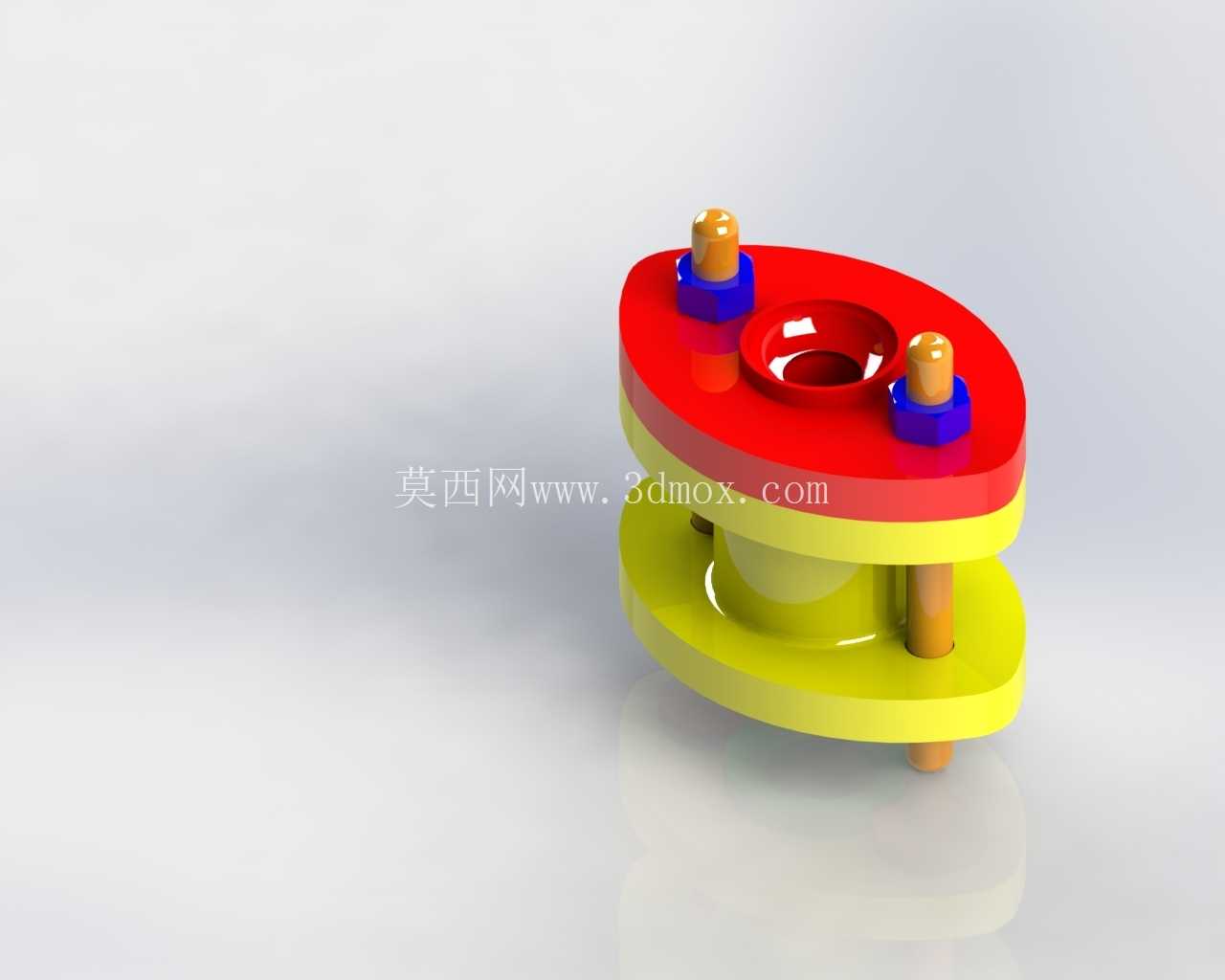

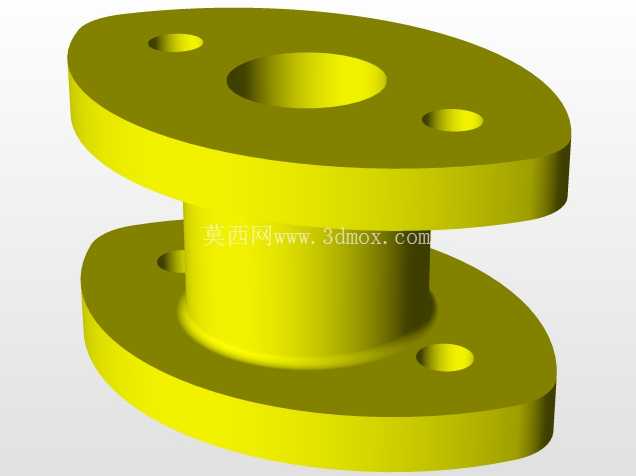

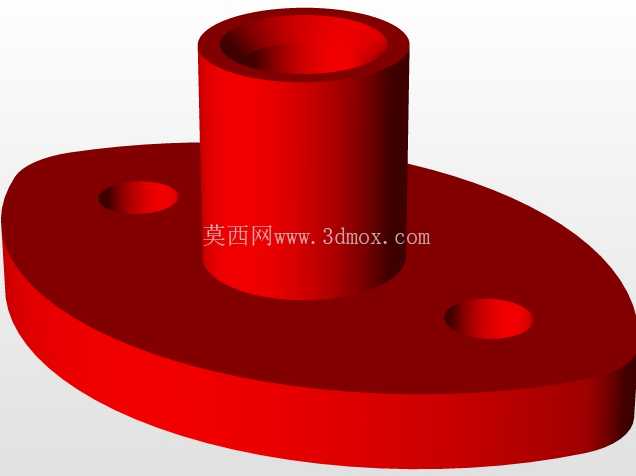

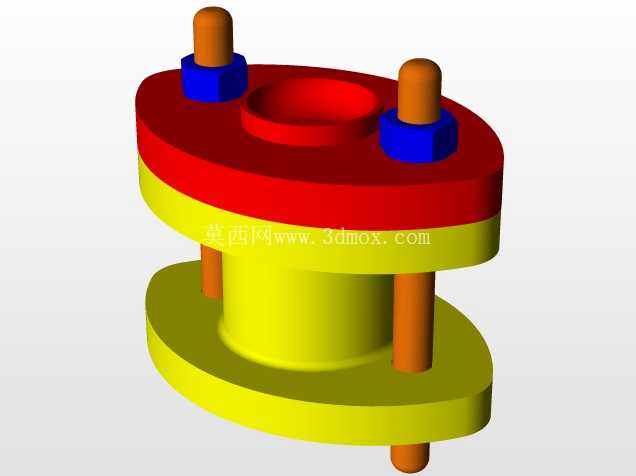

　　整体采用上下分体式压盖结构，上层为腰型密封压盖，下层为定位基座，两层结构之间预留的环形空腔就是填料填充腔，实际使用时会在腔内填充石墨盘根、耐高温石棉绳这类密封填料，通过上层压盖的下压力让填料产生径向形变，紧密抱合穿过中心孔的运动杆件或者固定管路，阻断熔体、气体的泄漏通道。外形上采用腰型轮廓而非传统圆形压盖，是考虑到安装空间的边界限制——很多铸造工装的穿壁位置周边空间狭窄，圆形法兰的螺栓布置需要更大的周向空间，腰型结构将两个紧固螺栓布置在长轴两端，既保证了压合受力的均匀性，又能将整体安装占用的横向尺寸压缩30%左右，适配狭窄的安装位。

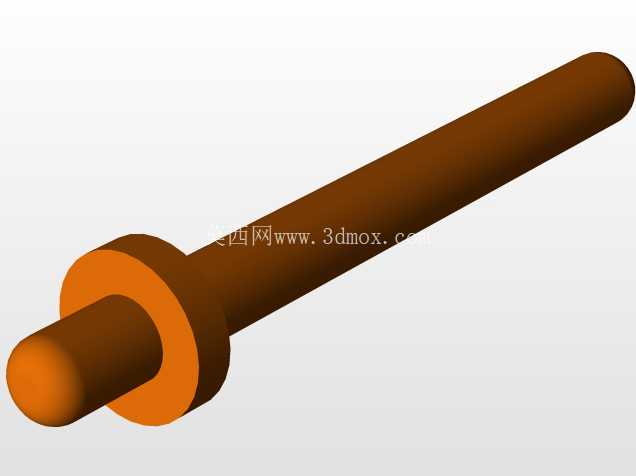

　　两个紧固螺栓配套了防松压垫，螺栓柱身的长度经过精确核算，拧紧时不会因为压入行程过大导致填料被压死失去弹性补偿能力，也不会因为行程不足导致密封比压不够出现泄漏，螺栓与压盖接触的位置做了沉台设计，避免螺栓头突出压盖表面，减少生产过程中剐蹭操作人员、勾挂其他工装附件的风险。中心通孔的尺寸公差按照铸造工装的配合要求设计，孔壁做了轻微的倒角处理，既方便穿装杆件或者管路，也能避免尖锐棱边切割填料，延长密封填料的使用寿命。下层基座的底部设置了定位止口，安装时可以直接嵌入设备壁板的预留槽内，不需要额外找正，就能保证填料函中心与穿装杆件的同轴度，减少偏磨导致的密封失效问题。上下压盖的贴合面做了平面度公差约束，避免合模后出现缝隙导致填料从压合面挤出。

　　从设计思路上来说，这套结构没有采用复杂的自动补偿密封结构，是因为铸造车间工况粉尘大、温度高，复杂的弹簧补偿结构很容易被金属粉尘、飞溅的熔体颗粒卡滞失效，反而分体式压盖结构简单可靠，现场操作人员只需要定期拧紧两个螺栓就能补偿填料的磨损量，维护门槛极低，非常适合铸造车间的粗放式运维场景。安装边界上，整套结构的高度方向尺寸控制在较小范围内，不会过多突出设备壁板的内外表面，两个螺栓的安装孔距按照通用铸造工装的安装孔系列设计，可以直接替换同规格的老旧填料函，不需要对原有设备壁板进行二次加工，降低现场改造的工作量。密封腔的深度经过优化，既可以容纳足够厚度的填料保证密封寿命，又不会因为填料过厚导致压盖拧紧时受力不均出现局部泄漏。实际建模过程中，所有的圆角、倒角特征都按照铸造车间工装的加工工艺设置，没有出现无法加工的尖锐内角，压盖的壁厚经过强度校核，在高温工况下长期受压不会出现形变翘曲，保证密封面的贴合度。这套结构除了用于铸造设备的熔体密封，也可以适配其他有高温密封需求的通用工业设备穿壁位置，只需要根据实际穿装杆件的直径调整中心孔尺寸，就能快速衍生出不同规格的同系列填料函，结构的通用性较强。
