多耳式环形连接法兰结构设计

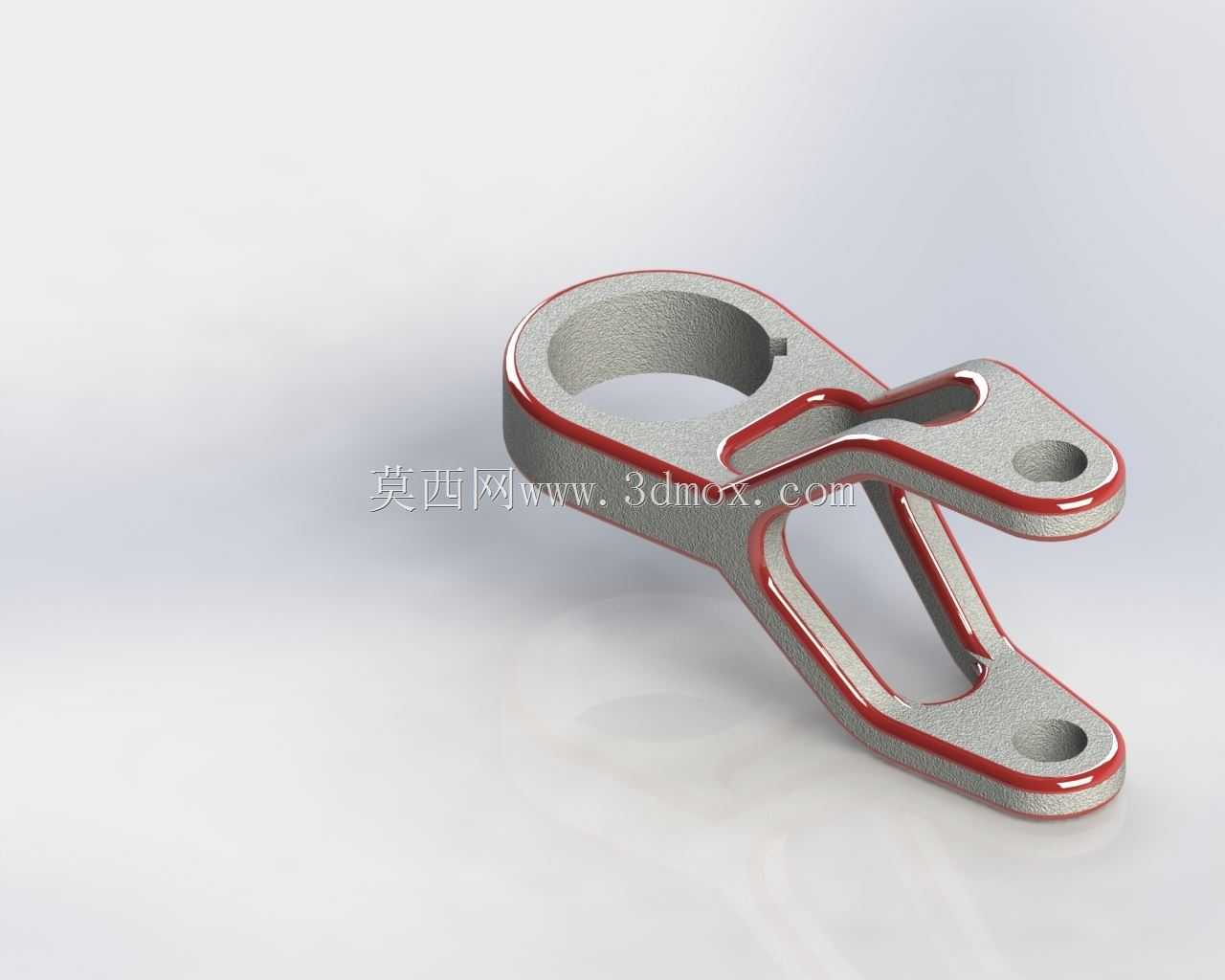

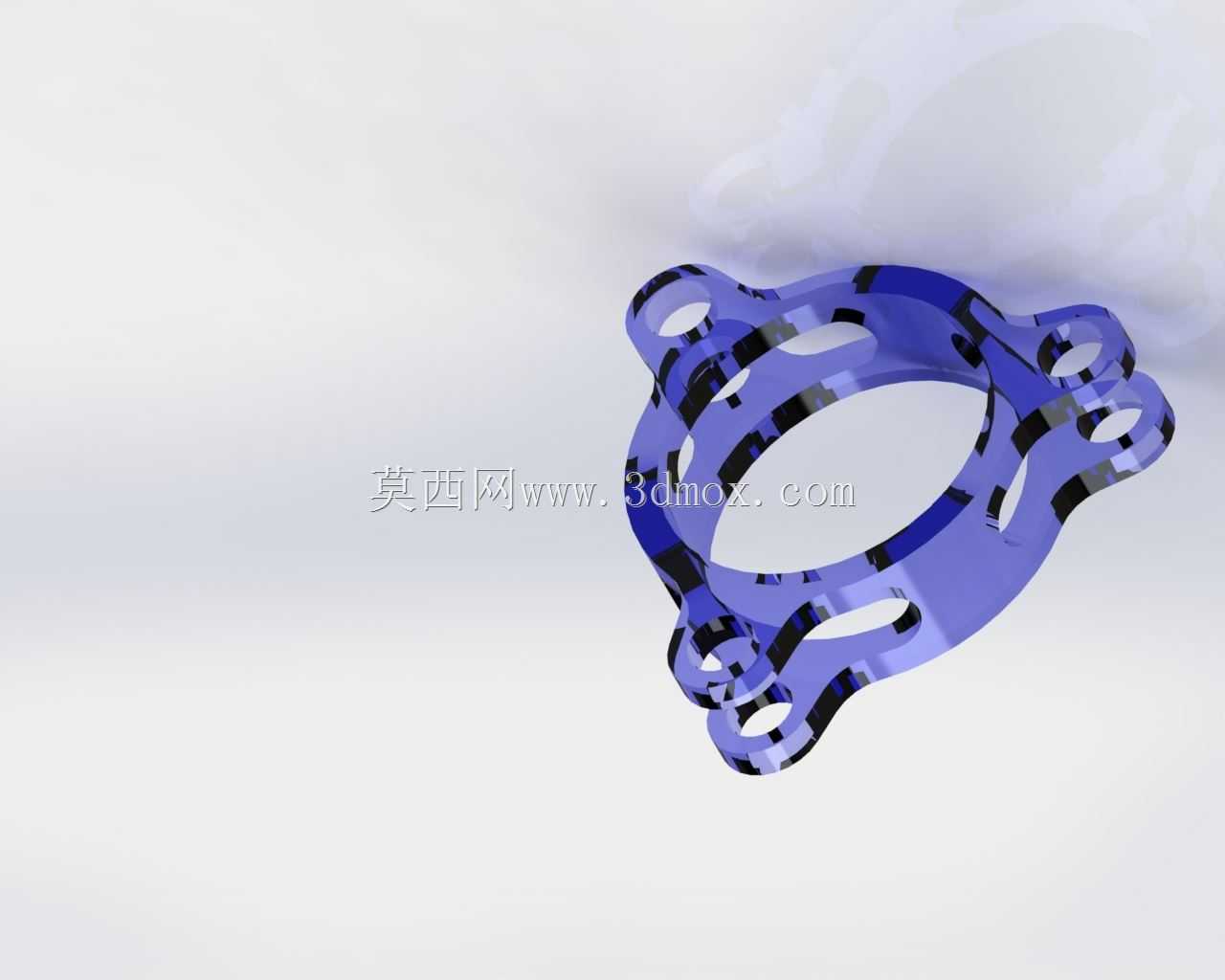

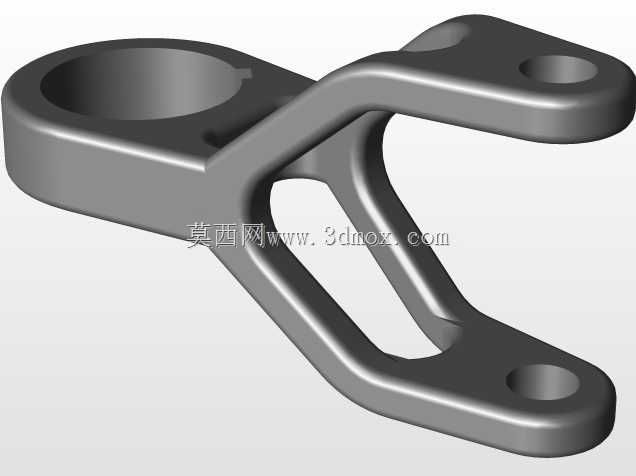

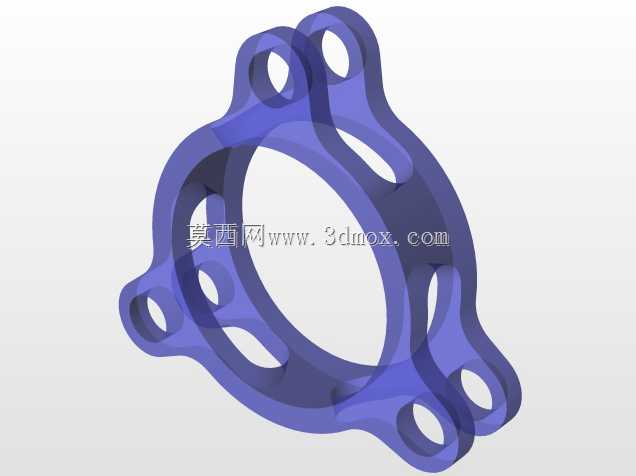

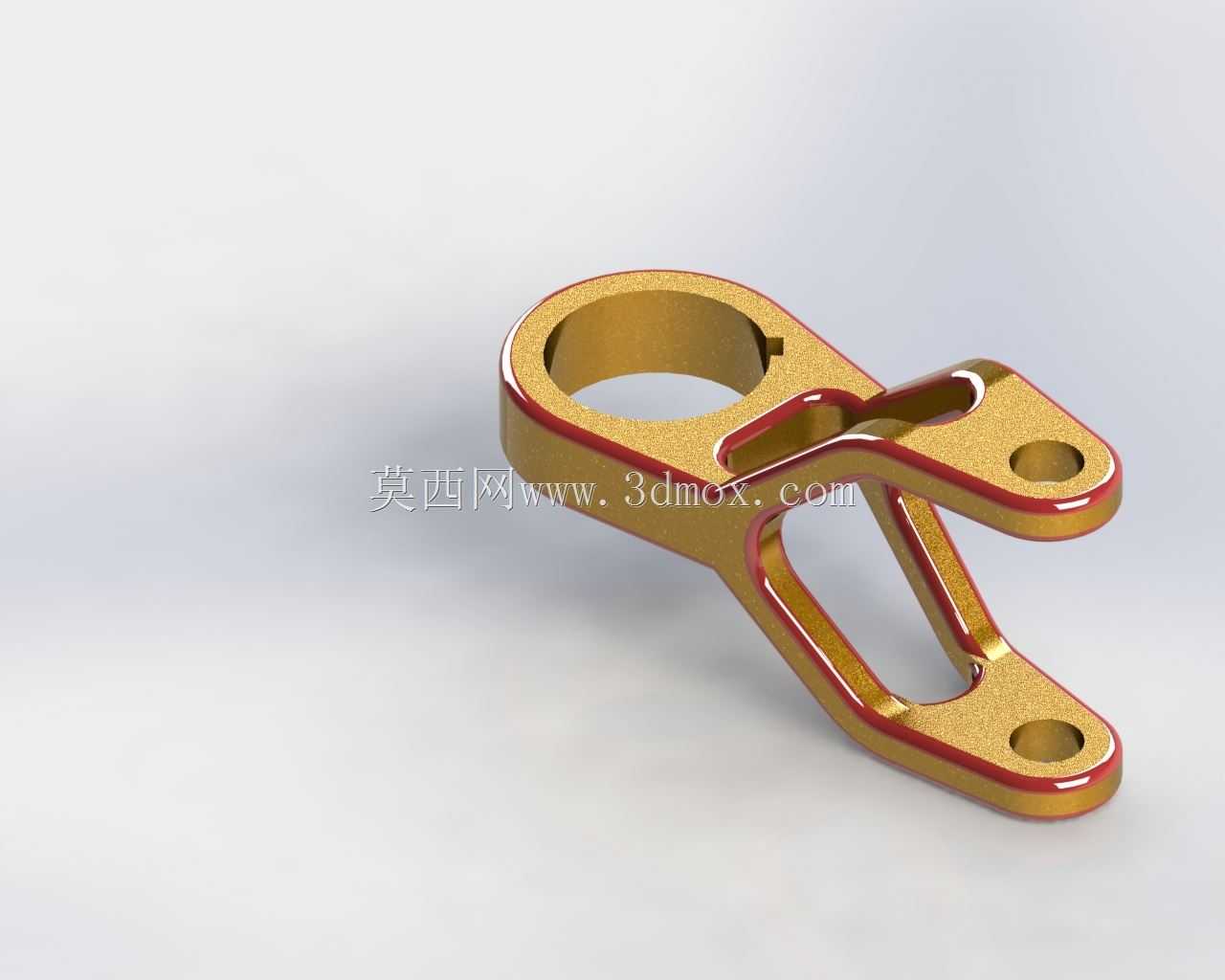

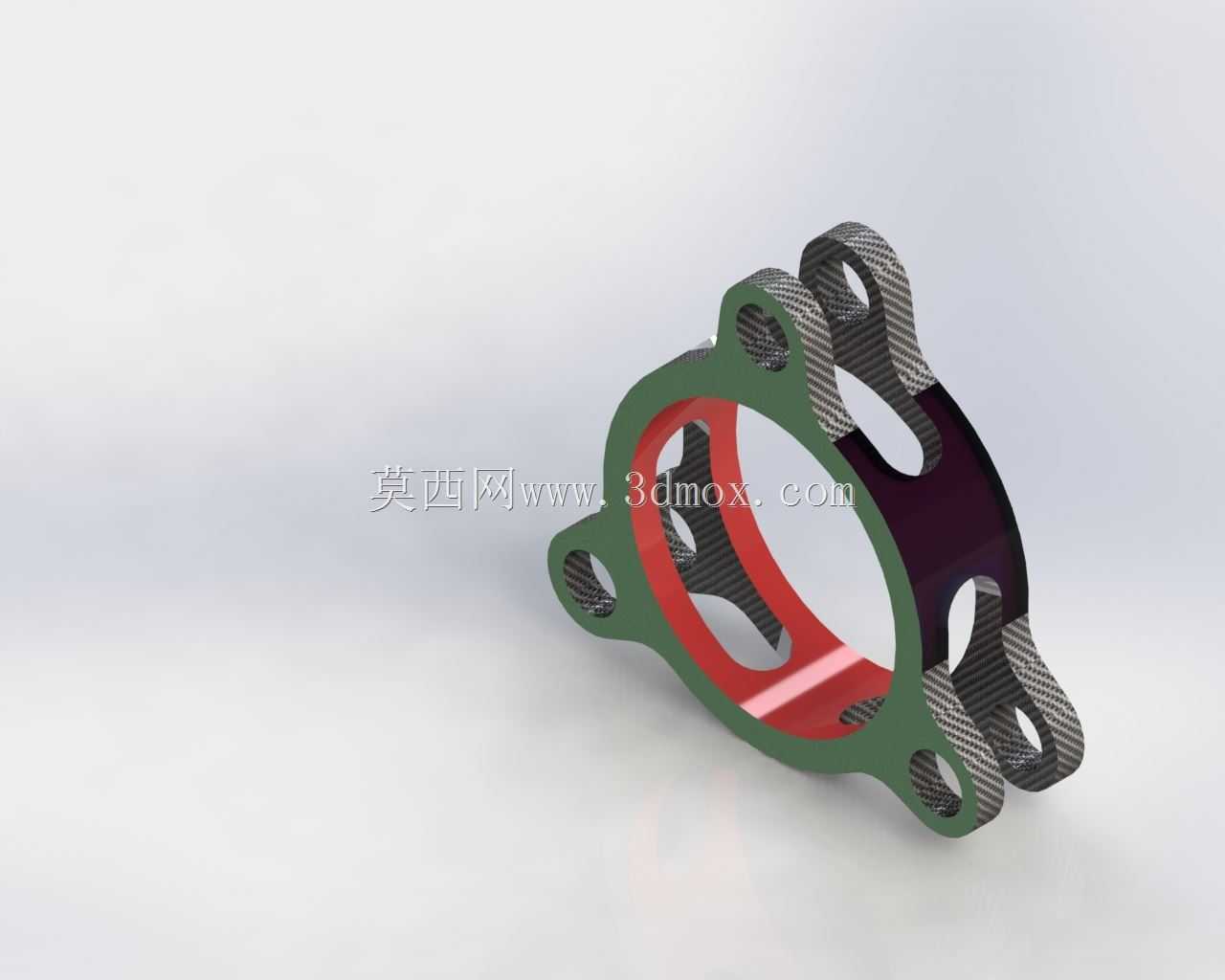

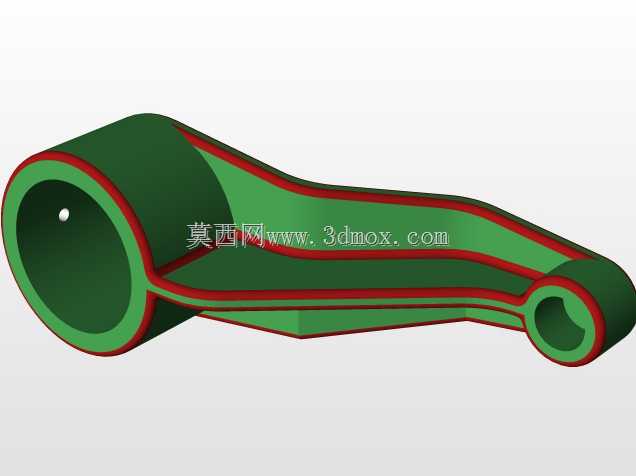

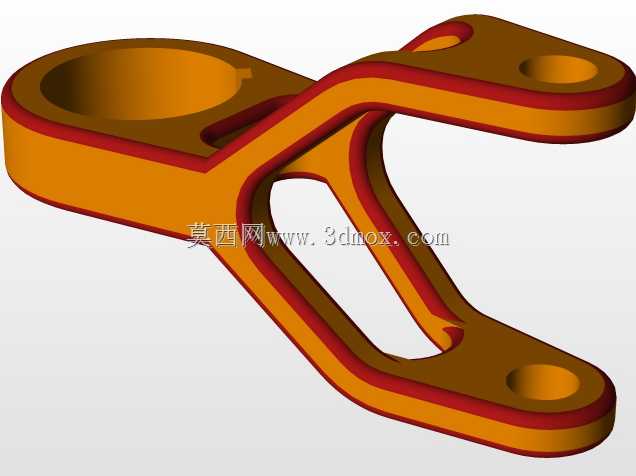

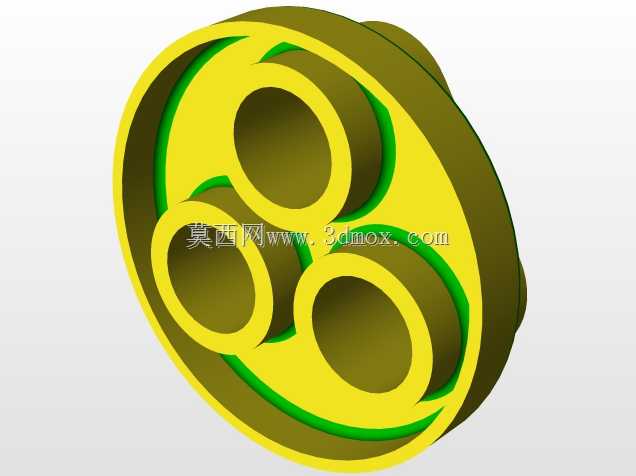

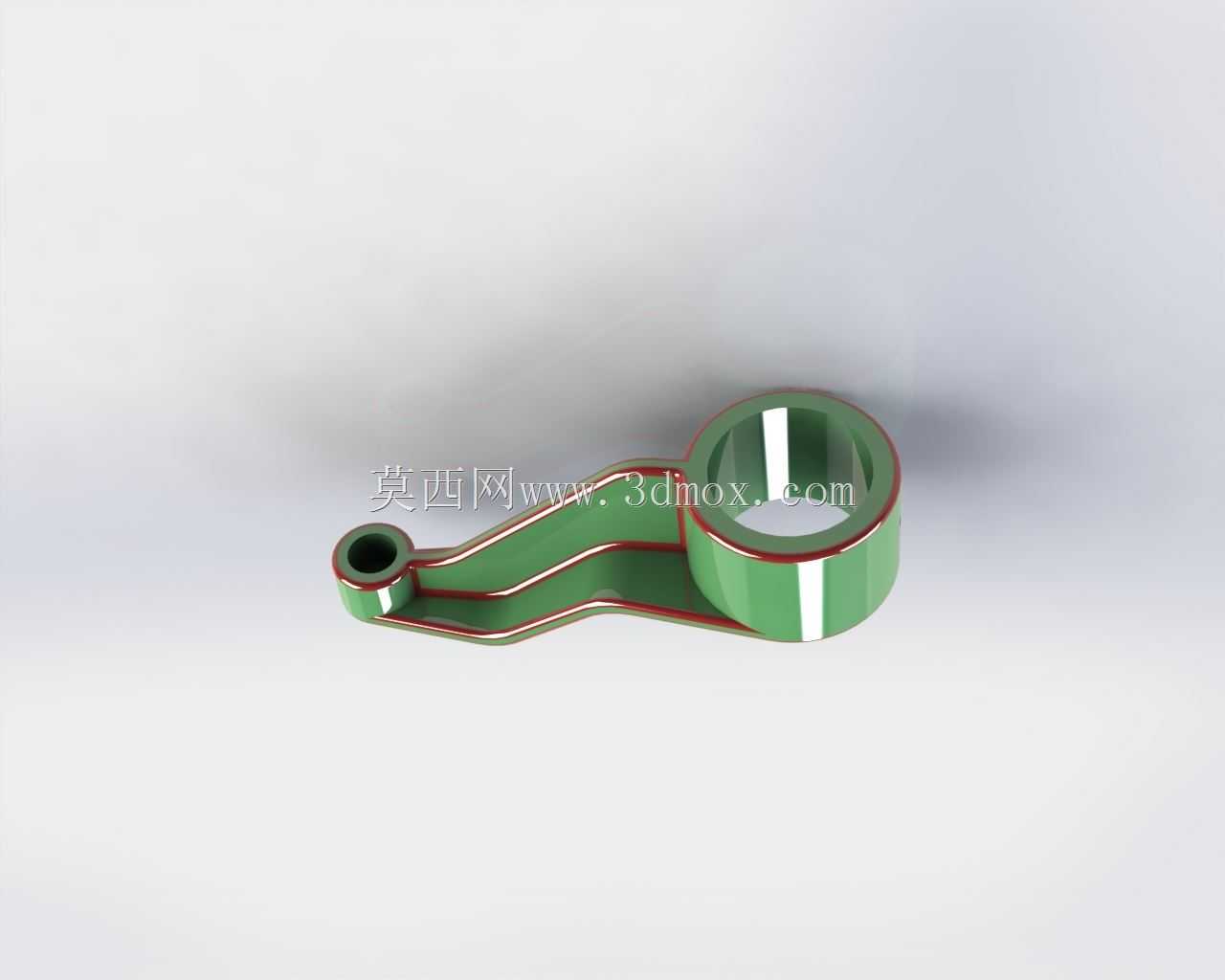

这类带周向安装耳的环形法兰件，常应用在管路对接、壳体端盖连接、传动部件限位支撑的场景中，比如气动管路的分段对接处、小型动力舱的端盖紧固位置，或是轻量化设备的框架连接节点，核心作用是通过周向均匀分布的安装点位，平衡连接面的压紧力，避免局部应力集中导致的密封失效或是连接松动。从结构特性来看，主体环形内圈是介质或轴件的通行通道，内圈边缘做了加厚的限位凸台，装配时可以直接卡入对接件的定位槽，省去额外的定位销调整步骤；周向伸出的多个安装耳上预留了同轴的螺栓过孔，孔位做了锪平处理，保证螺栓头安装后能完全贴合受力面，不会出现偏载剪切的问题；法兰主体的密封面预留了密封圈嵌装槽，图中红色区域就是密封胶圈的安装位，装配后胶圈受压填充对接面的微观间隙，能满足低压工况下的气液密封需求。设计这类零件的时候，首先要根据对接部位的通径确定内圈的核心尺寸，再根据额定的连接载荷计算安装耳的数量和单个耳片的厚度，耳片的外轮廓做圆弧过渡，避免直角位置在交变载荷下出现应力开裂；同时要控制整体的安装边界尺寸，保证相邻螺栓的安装扳手空间足够，不会出现工具无法就位的问题。建模时先绘制环形主体的草绘截面，旋转生成基础实体，再草绘单个安装耳的轮廓拉伸成型，通过圆周阵列完成所有耳片的创建，之后在安装耳上切除螺栓过孔，处理孔位的锪平特征，最后在内圈位置切除密封槽，对所有锐边做倒圆角处理，完成后要检查各个安装孔的同轴度、密封面的平面度，确保和对接件的装配公差匹配，实际生产前还要做受力仿真，验证额定压紧力下耳片的变形量在允许范围内，避免装配后出现法兰翘曲的问题。
