轨道行走多节串联小火车结构设计

项目分类:铸造模 发布时间:2026-05-26 ID:1160396
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计
  • 轨道行走多节串联小火车结构设计

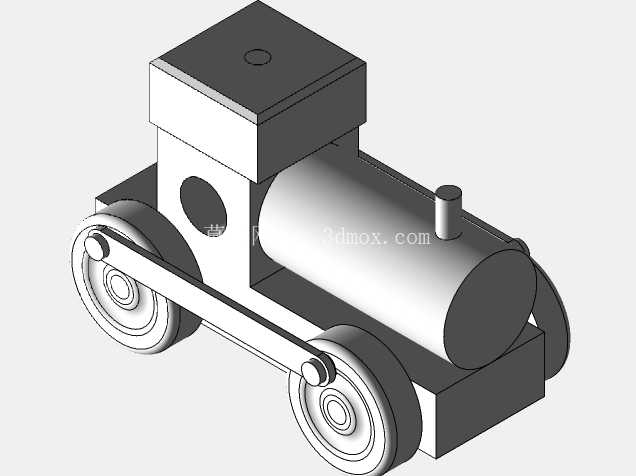

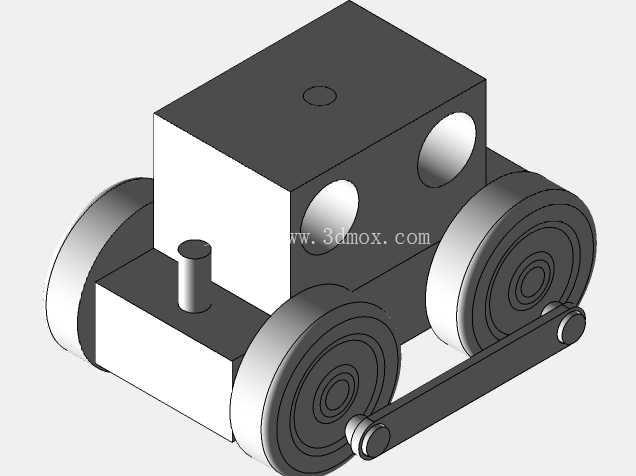

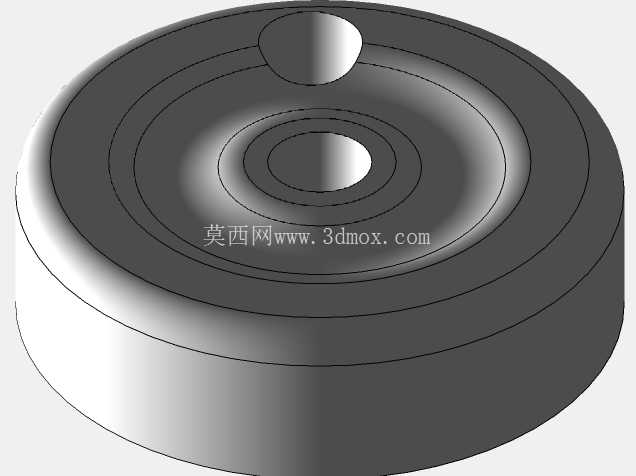

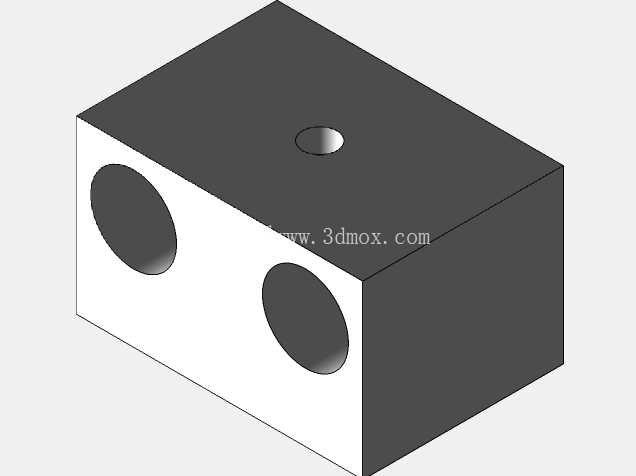

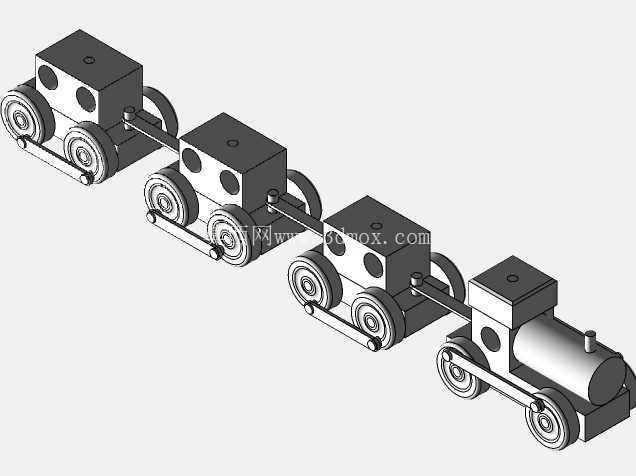

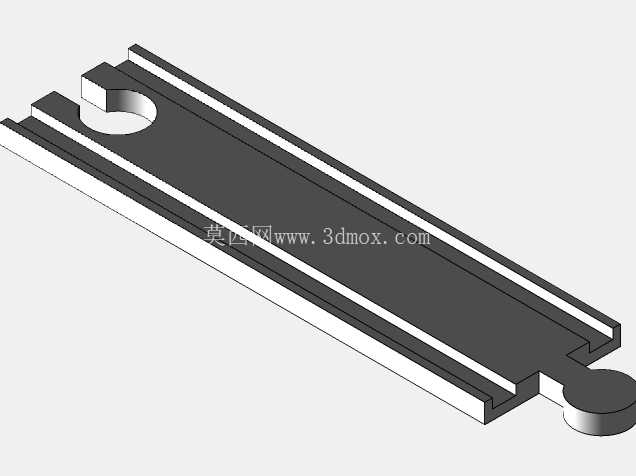

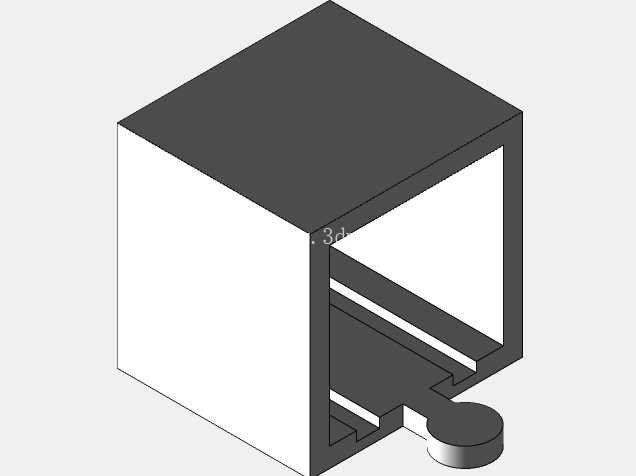

  该结构为轨道行走类串联小车,采用车头加三节独立车厢的排布形式,整体沿轨道方向线性布置,单节车厢主体为方块式承载结构,车头位置增设圆柱型模拟锅炉造型,区分动力端与承载端的视觉与结构差异。轮组部分每节车厢配置两对行走轮,轮缘做凸起限位设计,可卡合在轨道顶面两侧,避免行走过程中出现脱轨偏移,相邻轮对之间设置联动连杆,将同一车厢两侧的轮轴做刚性连接,保证轮组转动同步性,消除单轮打滑带来的行走卡顿问题。车厢之间采用铰接式连接结构,连接轴预留足够转动间隙,可适配小曲率半径的轨道转弯场景,不会出现相邻车厢干涉卡滞的情况。

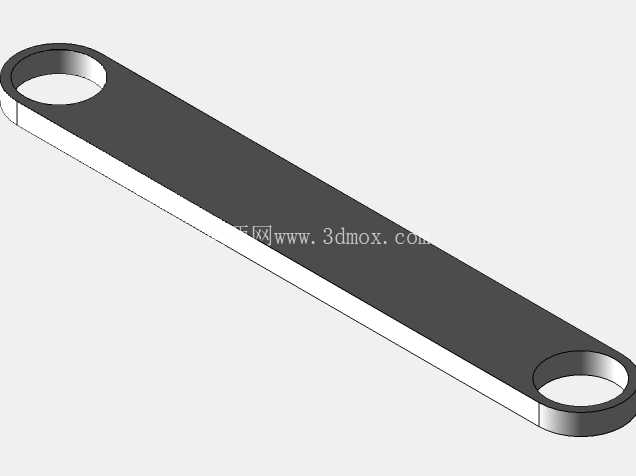

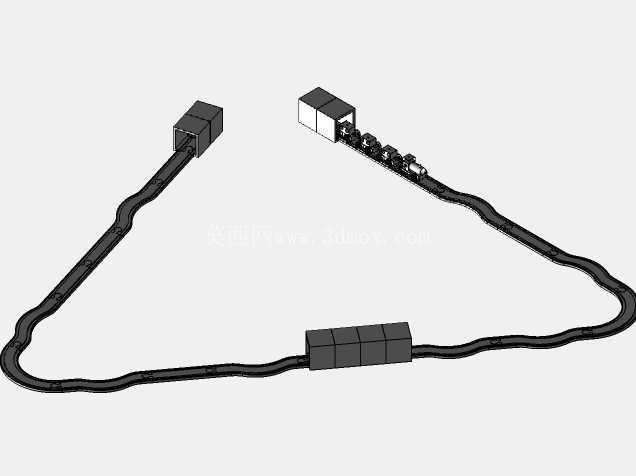

  从实际应用场景来看,该结构可作为科教演示模型、桌面玩具的核心承载结构,也可拓展为小型轨道输送线的载具单元,通过更换车厢上部的承载模块,适配不同的小件物料转运需求,比如在轻工生产线的窄轨输送场景中,可将车厢上部替换为料斗、工装夹具安装位,实现定点物料输送。设计过程中优先考虑轮组的同轴度公差,每对轮的安装轴孔采用同轴镗孔工艺保证精度,轮与轴之间采用间隙配合,既保证转动顺滑,又不会出现径向窜动,连杆与轮轴的连接位置做偏心设置,将车轮的转动转化为连杆的往复平动,模拟真实蒸汽机车的连杆传动结构,同时也能辅助传递扭矩,让多节车厢的轮组转动保持同步。

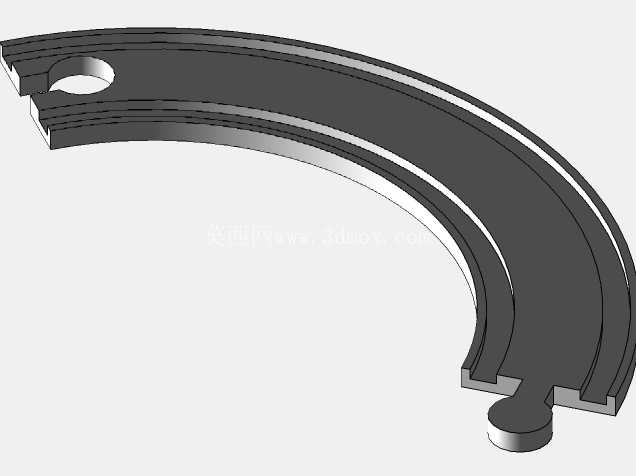

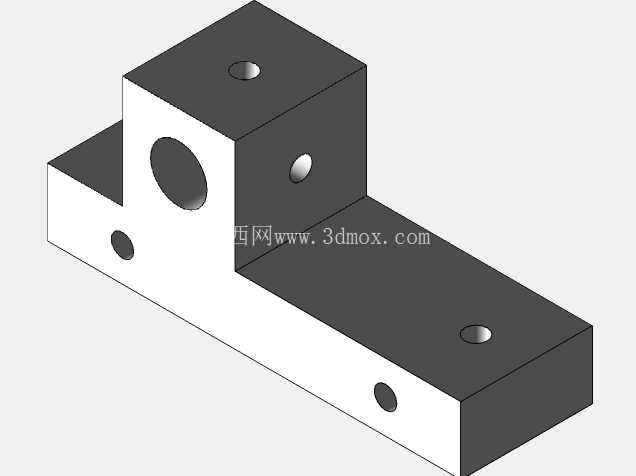

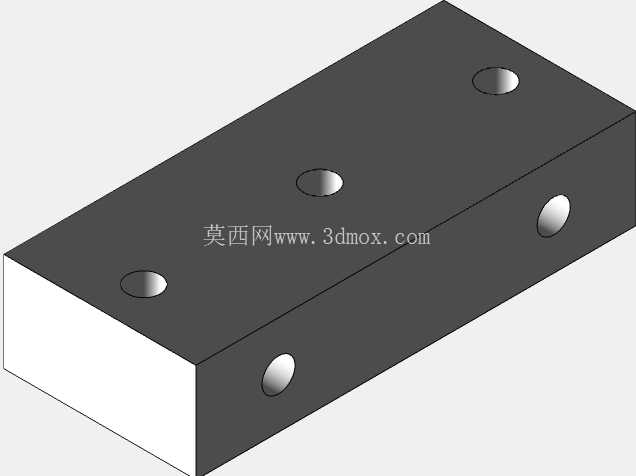

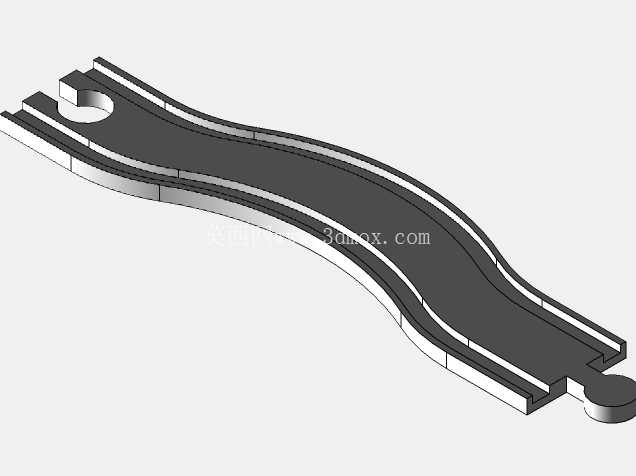

  安装边界方面,单节车厢的宽度控制在轨道宽度的1.2倍以内,轮缘内侧间距与轨道顶面宽度保持0.5-1mm的配合间隙,车厢底部与轨道顶面预留3-5mm的安全距离,避免轨道面存在微小凸起时刮蹭车厢底板,相邻车厢连接后的最小转弯半径可根据连接轴的间隙调整,常规设置下可通过半径为单节车厢长度3倍的弯道,满足多数桌面轨道、小型展示轨道的布设要求。结构主体的方块式造型一方面降低了加工成型的难度,不管是采用3D打印、注塑还是铸造工艺,都能快速脱模成型,减少复杂曲面带来的工艺成本,另一方面方块结构的上部平面预留了多个安装孔位,可根据使用需求加装不同的装饰件或者功能组件,比如加装声光模块、载货平台、传感器支架等,拓展结构的使用场景。

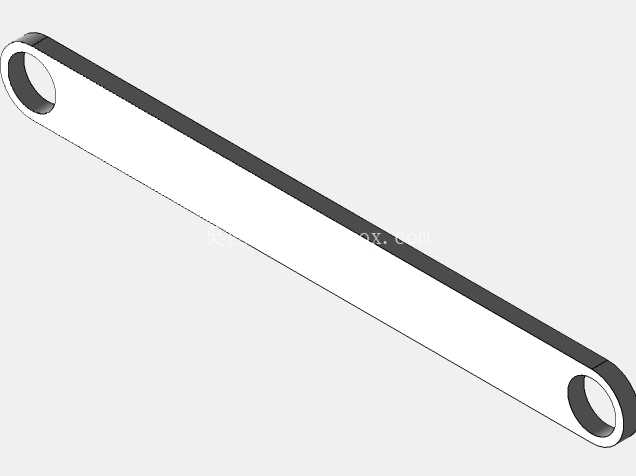

  车头部分的圆柱造型与主体方块结构采用嵌入式连接,安装定位止口做在方块结构的端面上,装配时直接嵌入即可保证同轴度,不需要额外的定位工装,圆柱端部的凸起模拟烟筒结构,既做造型区分,也可作为吊装或者手动推移的施力点,方便移动整列小车。轮组的材质可根据使用场景选择,科教演示场景可采用树脂材质降低重量,工业输送场景则更换为金属轮组提升耐磨性能,连杆部分采用薄板冲压成型即可满足强度要求,不需要额外做加厚处理,控制整体重量的同时降低传动过程中的惯性冲击。
