轮式仿古火炮铸造用装配结构

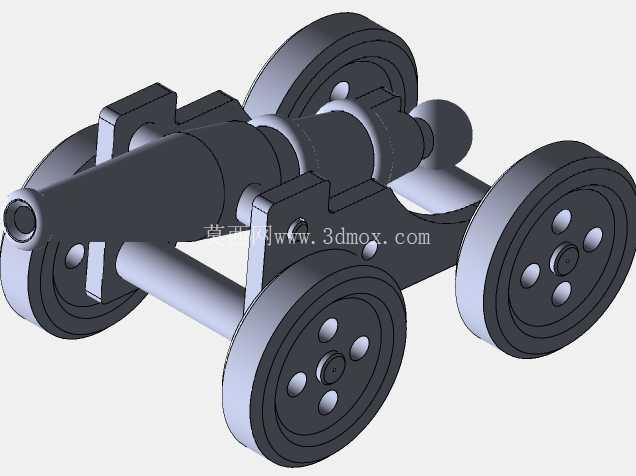

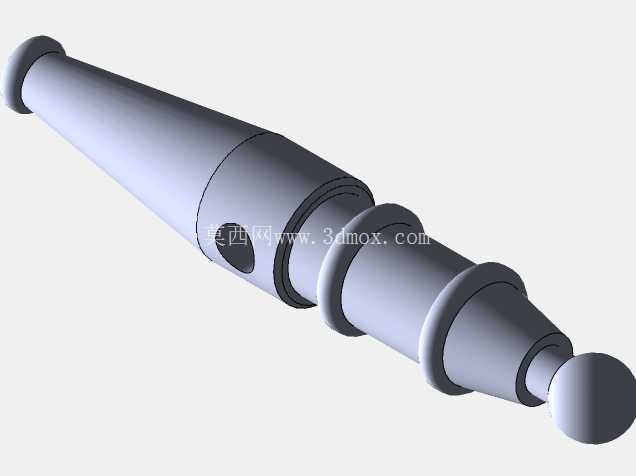

　　这套轮式仿古火炮装配结构，主要面向文旅场景仿古展品铸造、影视道具复刻、工艺礼品金属铸造成型环节的前置结构验证，区别于实战火炮的战术性能设计，整套结构完全围绕铸造工艺的脱模便利性、组件装配同轴度、后续表面处理的装夹适配性展开设计。从结构组成来看，整套装配分为炮身主体、炮架支撑组件、行走轮组三个核心模块，炮身采用变径圆柱段拼接结构，从炮尾至炮口依次设置同轴定位轴肩，每一段轴肩的拔模斜度控制在1.5°，既保证铸造时金属液充型流畅，也避免脱模时出现型砂卡滞，炮身中部设置的两个对称支撑耳轴，与炮架上的U型支撑座采用间隙配合，单边间隙预留0.2mm，既满足装配时的顺利插接，也能保证炮身可绕耳轴实现俯仰角度调整，适配不同展示场景的角度需求。

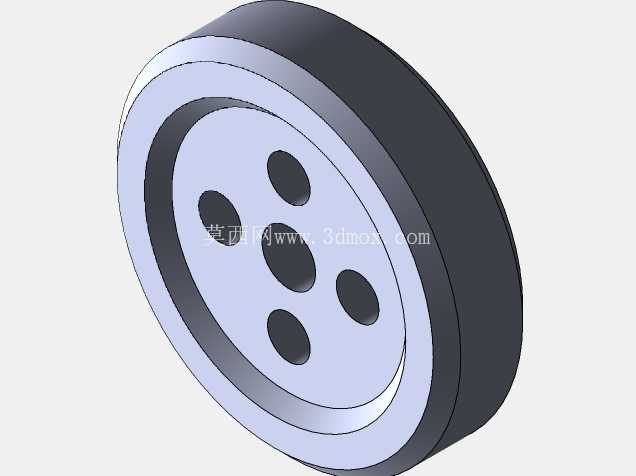

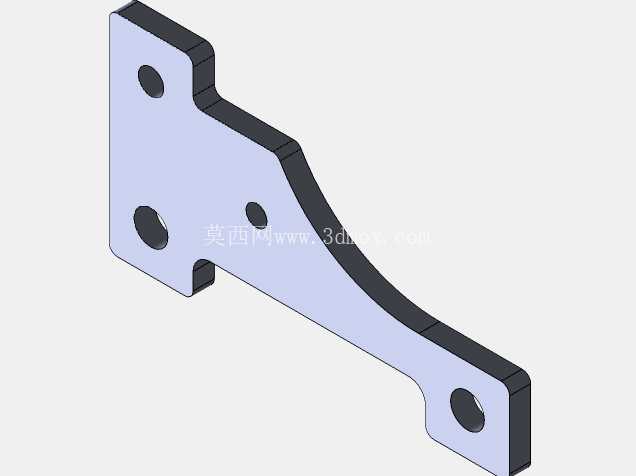

　　炮架部分采用双侧板夹装结构，两侧支撑板通过两根横向连接轴实现刚性固定，连接轴与侧板的安装孔采用H7/p6过渡配合，装配后无需额外焊接即可保证架体整体刚性，避免铸造后组件变形导致的装配错位；侧板下方的轮组安装位，同轴度公差控制在0.1mm以内，保证四个行走轮安装后接地平面度误差不超过0.3mm，避免放置时出现晃动。行走轮采用双轮缘结构设计，轮缘厚度8mm，轮辐上均匀设置四个减重孔，在不影响轮体结构强度的前提下，减少铸造时的金属用料，同时降低整体重量，方便后续展品的移动转运；轮体中心的安装孔与轮轴采用间隙配合，轮轴两端设置轴用挡圈槽，装配后通过挡圈实现轮体的轴向限位，防止移动过程中轮体脱出。

　　从设计思路上，整套结构完全适配砂型铸造的工艺特性，所有组件的壁厚控制在6-12mm区间，避免壁厚差过大导致铸造时出现缩孔、冷隔缺陷，所有棱边均设置R2-R3的铸造圆角，减少应力集中的同时，也避免脱模时划伤砂型。在安装边界上，整套结构装配完成后总宽度不超过轮组外侧的最大间距，总长度从炮尾端面到炮口端面的尺寸控制在适配常规砂箱的内腔范围，高度方向从地面到炮身最高点的尺寸满足小型熔模铸造、砂型铸造的起模高度要求，无需额外定制超大尺寸砂箱即可完成单组件的铸造成型。

　　在实际应用中，这套装配结构既可以作为铸造母模直接翻制砂型，也可以在完成金属铸造后直接组装为成品展品，炮身与炮架的连接位置预留了紧定螺钉安装孔，组装完成后可根据展示需求锁死俯仰角度，避免非人为调整导致的姿态偏移；轮组的转动阻尼经过结构适配，既可以推动实现短距离移动，也能在静止状态下保持位置稳定，不会出现自行滑移的问题。针对铸造后的机加工环节，所有配合面均预留了0.5mm的加工余量，炮身内孔、耳轴配合面、轮轴安装孔这些关键位置，在铸造后可通过普通车床、钻床即可完成精加工，无需特殊定制刀具或专用工装，大幅降低后续加工的成本与周期。整套结构没有冗余的装饰性设计，所有结构特征都同时服务于铸造工艺可行性与最终展品的实用展示需求，比如炮身的轴肩结构，既是铸造时的分型面定位基准，也是组装时的装配定位基准，同时还能在视觉上还原古火炮的分段铸造特征，兼顾工艺性与外观还原度。
