多工位铰接式连接夹具结构设计

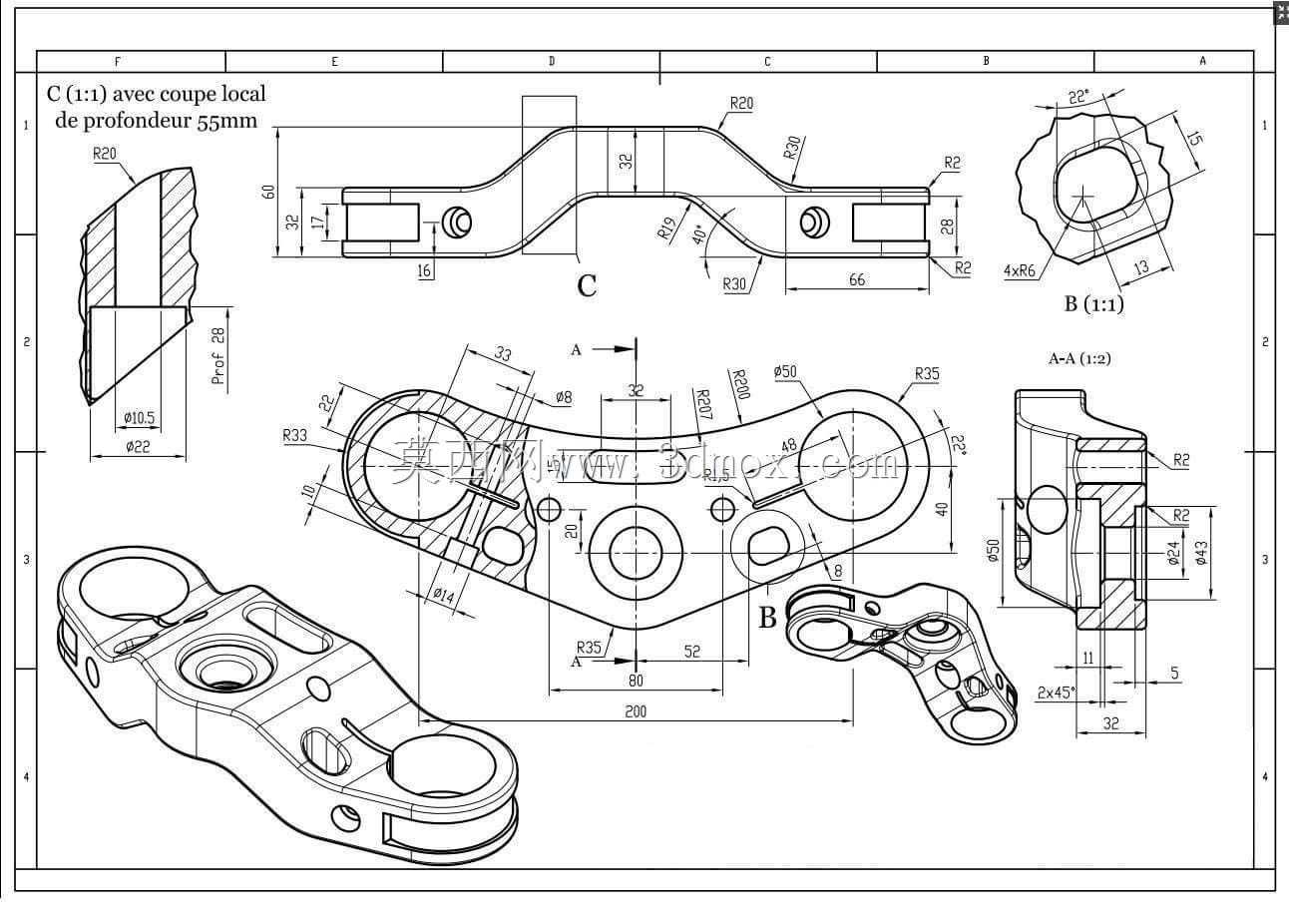

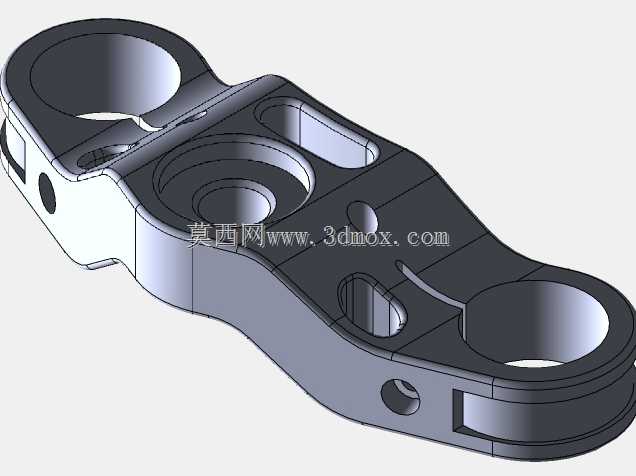

该铰接式连接夹具主要应用于工业生产线的工装定位、多工位联动机构的动力传递场景，常见于自动化装配线的工件夹持单元、输送线的变距接驳工位，以及需要实现小角度摆动传动的连杆机构中，承担相邻部件之间的铰接支撑、载荷传递与位置约束功能，可在往复摆动工况下长期保持连接精度，避免配合面出现异常磨损导致的定位偏差。从结构设计逻辑来看，该零件采用一体化锻压成型的基体设计，整体沿长度方向设置三处铰接孔位，两端的大直径铰接孔用于对接固定侧与动作侧的连接销轴，中间的两组小孔位用于安装限位销与润滑注油嘴，基体中部的异形减重槽在保证整体结构刚度的前提下，有效降低了零件自身重量，减少摆动过程中的惯性冲击。零件的外形轮廓充分考虑了安装空间的边界限制，总长度控制在200mm范围内，最大宽度处为82mm，厚度方向的安装尺寸为32mm，两端铰接孔的中心距为166mm，各孔位的同轴度公差控制在0.02mm以内，孔壁与端面的垂直度公差不超过0.015mm，能够满足高速往复摆动下的配合精度要求。局部结构设计上，零件一端的异形花键孔用于对接驱动端的动力输出轴，可传递额定扭矩范围内的旋转载荷，避免销轴连接出现的打滑问题；各铰接孔的边缘均设计有R2-R5的过渡圆角，消除应力集中点，提升零件在交变载荷下的疲劳强度；基体侧面的局部剖切区域为润滑脂存储槽，可在长期运行过程中持续为铰接销轴提供润滑，减少配合面的干摩擦损耗。安装适配层面，该零件的安装基准面设置在中部的平整加工面，可直接贴合工装基板的定位面完成固定，两端的铰接孔预留有卡簧安装槽，可通过轴用卡簧对连接销轴实现轴向限位，无需额外设计轴向固定结构，简化了整体机构的装配流程。零件的各加工面均标注有明确的形位公差要求，其中配合面的表面粗糙度达到Ra1.6，非配合面的表面粗糙度为Ra6.3，既满足了运动配合的精度要求，也合理控制了加工成本，可适配多数中低速摆动传动机构的安装使用需求，在工装夹具设计、非标自动化设备改造场景中可直接作为标准铰接连接件选用，减少重复设计的工作量。
