创意四足造型纪念摆件注塑成型结构

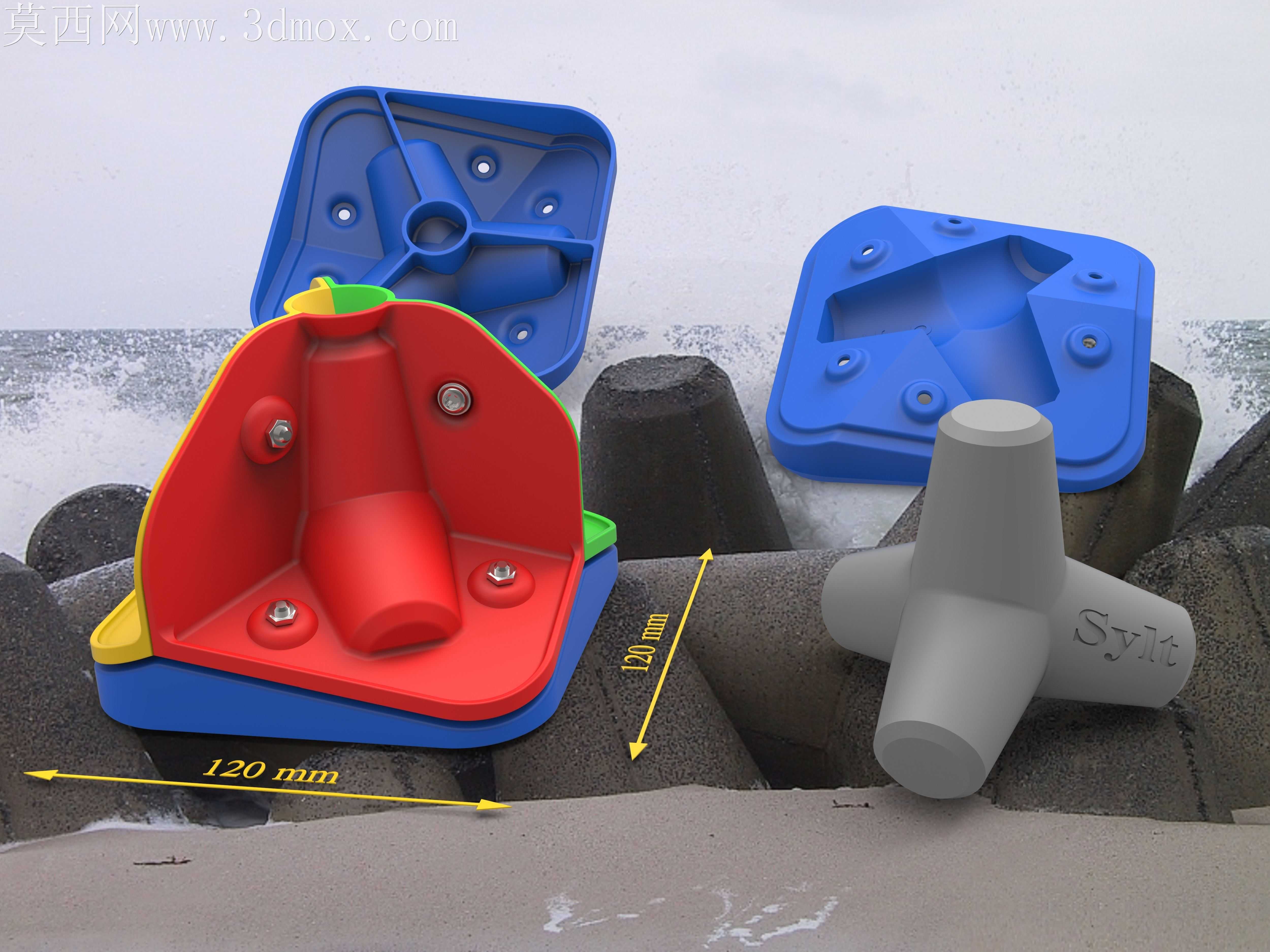

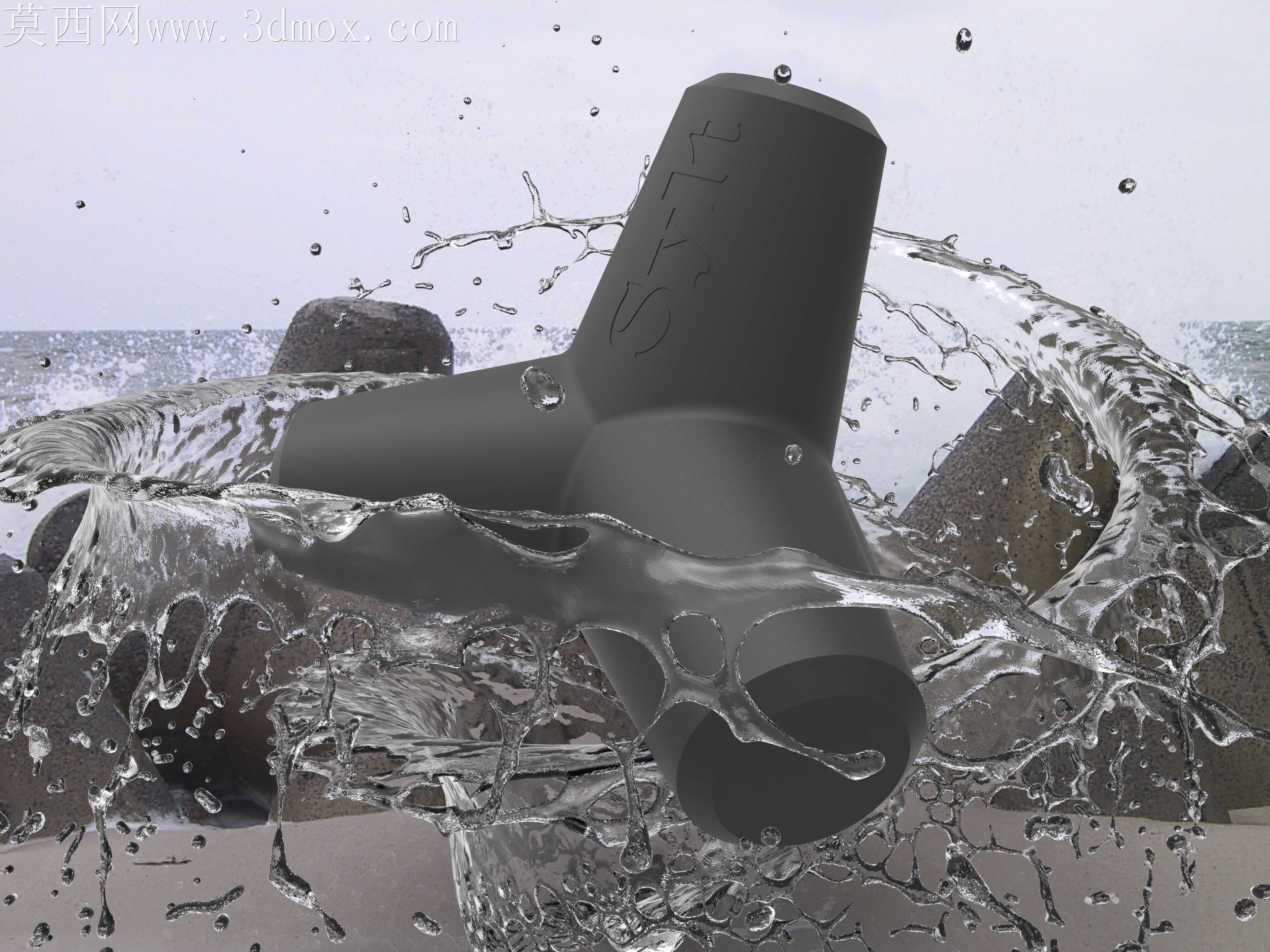

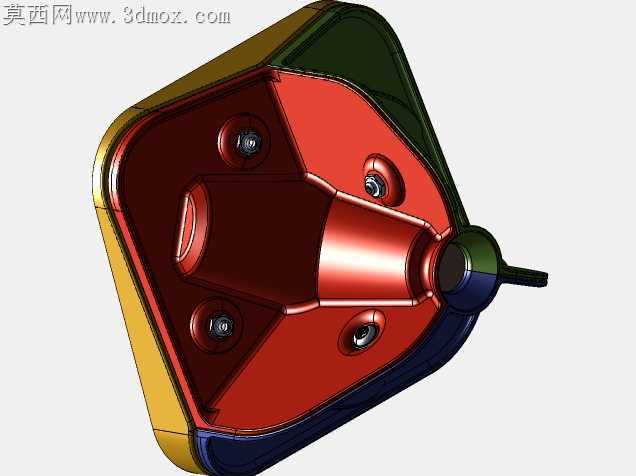

小批量文创注塑件最容易踩的坑，就是外观造型做的花哨，却忽略了分模线的外露瑕疵，还有装配后螺丝孔位的错位公差，这款四足造型的纪念摆件结构，刚好把这些容易被忽略的加工细节做了落地化处理。红蓝配色的外壳分件没有做整面倒扣，所有拔模角度顺着120mm的外形尺寸均匀放了1.5度斜度，既不会在外壳表面留下明显的顶针痕迹，也能让注塑完成后的件自动脱模，不用额外做斜顶结构增加模具成本。底部蓝色基座的四个安装柱没有做通槽设计，柱壁厚度均匀控制在2.2mm，避免注塑时出现缩水凹痕，柱端的沉头孔深度刚好匹配螺丝的锁付行程，不会因为锁付过深顶穿外壳表面的彩色涂层。中间灰色的四足型芯没有做尖锐棱角，所有过渡圆角都留了R0.8的余量，既避免CNC加工电极时出现刀具崩损，也能让注塑时的塑胶料流填充更顺畅，不会在十字交叉的位置出现缺胶、熔接痕明显的问题。外壳边缘的黄绿配色装饰块做了嵌入式卡位，没有用胶水粘接的结构，卡位的过盈量控制在0.1mm，装配时轻轻压入就能卡紧，长期摆放也不会因为温度变化出现脱胶脱落的问题。红蓝外壳的贴合面做了一圈0.3mm的止口，错位公差控制在0.05mm以内，装配后不会出现上下壳错边的缝隙，不用后续做打磨披锋的二次处理。用来做结构验证的灰色样件表面没有做晒纹处理，方便检查型芯的曲面顺滑度，十字交叉的三个柱体端面都做了平面度校验，摆放时不会出现翘边晃动的问题。外壳上的三个螺丝安装位做了局部加厚，不会因为锁付螺丝出现柱位开裂的情况，加厚区域和周边壁厚的过渡做了渐变斜面，避免壁厚突变产生的注塑内应力，让成品摆放多年也不会出现变形开裂的问题。基座背面的镂空结构不是单纯为了减重，镂空的位置刚好对应模具上的顶针排布点，顶针顶出时的受力点均匀分布在加强筋位置，不会让外壳表面出现顶白的瑕疵。
