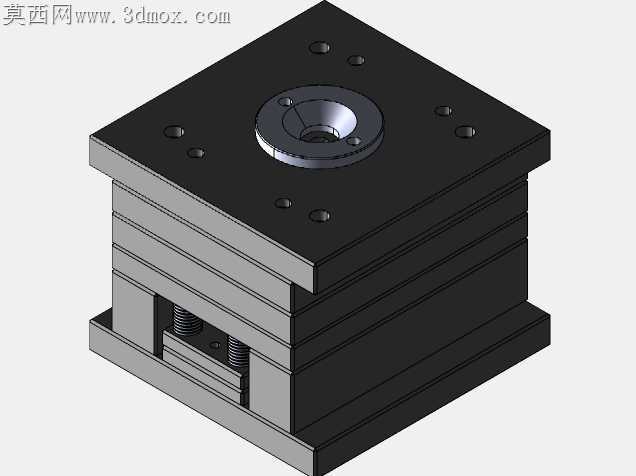

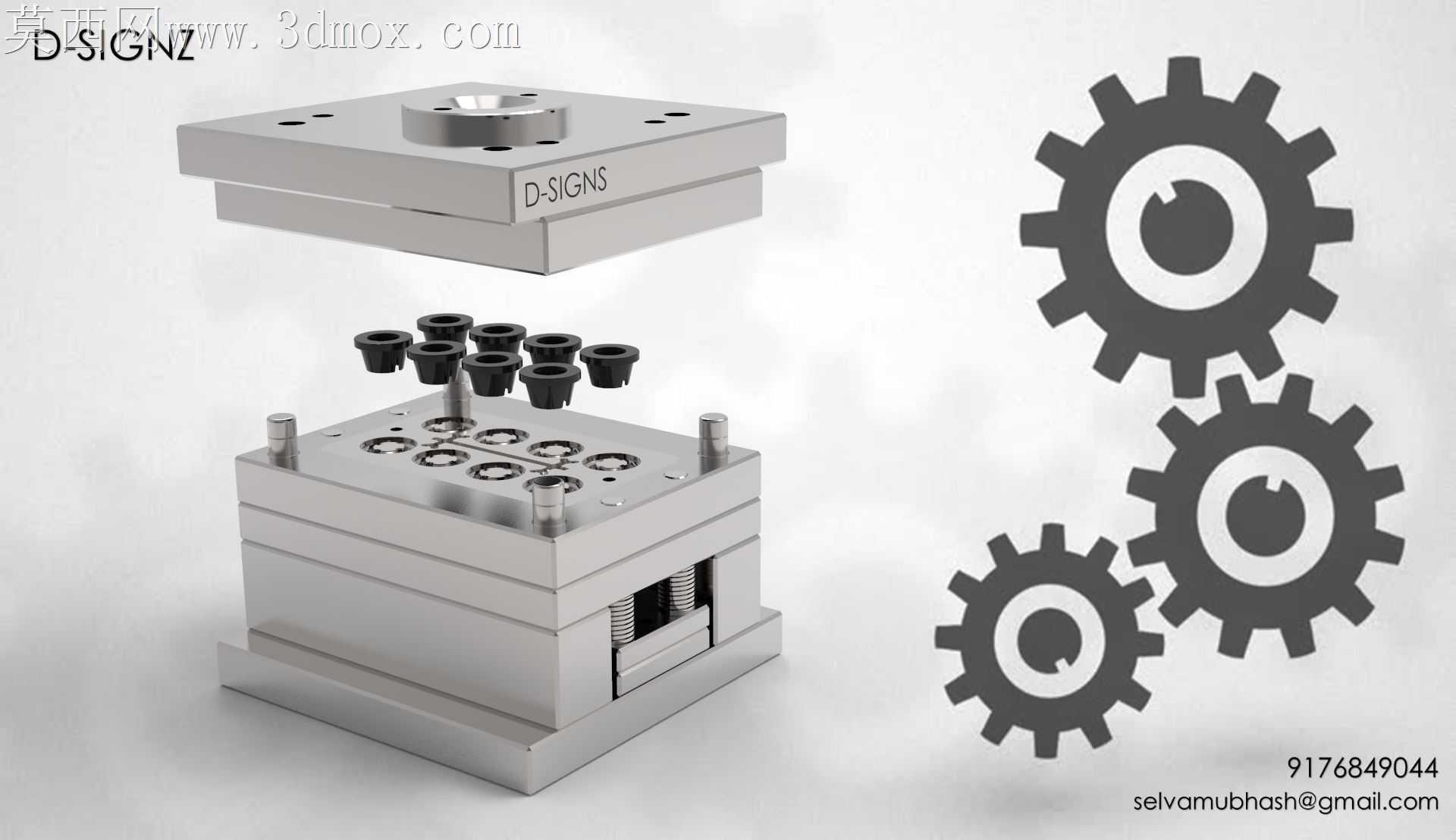

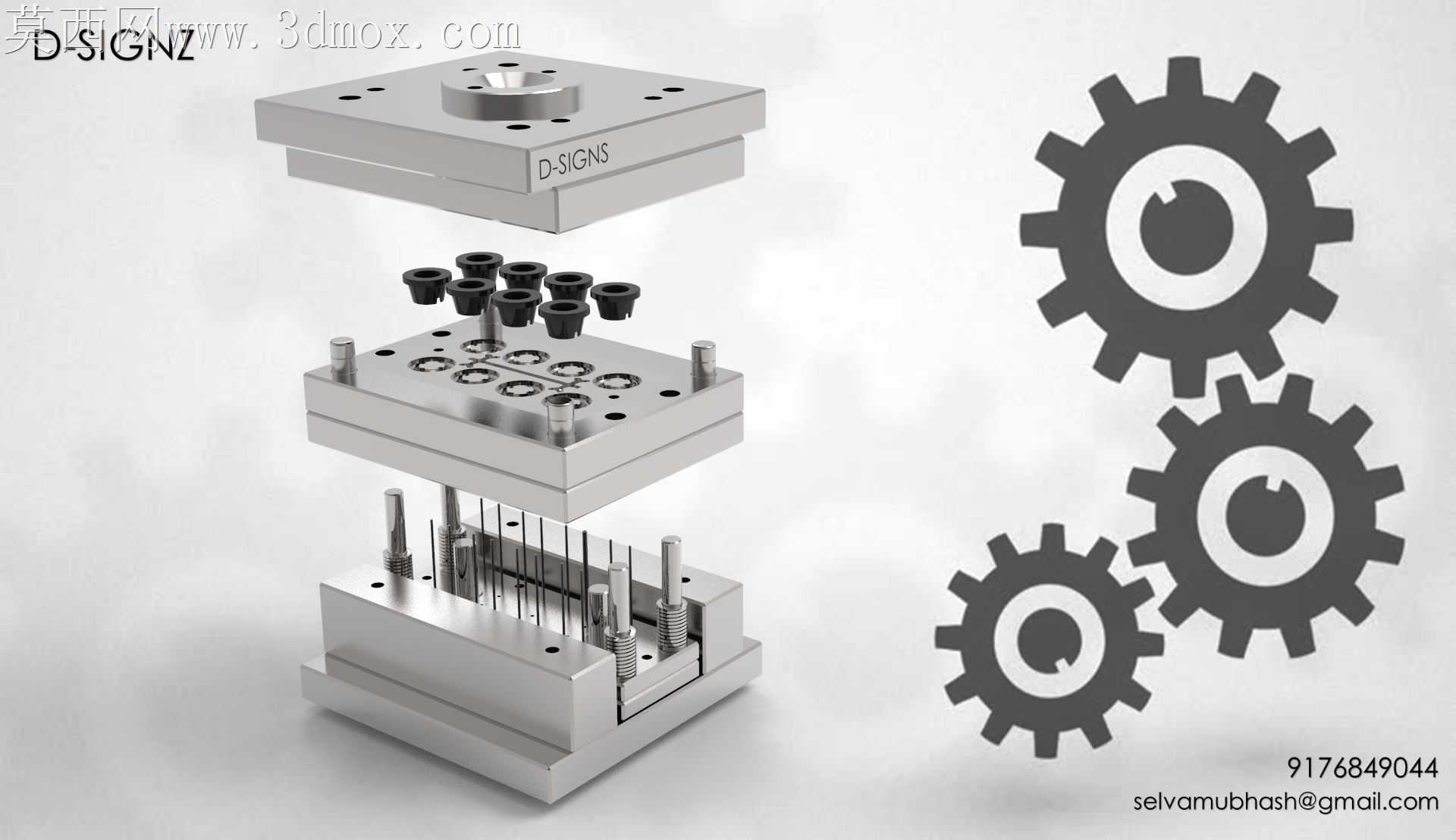

八腔双板注塑模具结构设计方案

小规格塑料盖帽类零件量产时，单腔模具的单位时间产出始终卡在成本线以下，普通侧浇口多腔结构又常遇到流道凝料占比过高、各腔填充速率差超阈值的问题，这套八腔双板结构恰恰是针对这类痛点做的定向适配。模架选用标准双板模架省去定制模坯的额外加工周期，上下模板的导柱孔位同轴度公差控制在0.01mm以内，合模时不会出现导柱偏磨拉伤的问题，八腔型腔围绕中心浇口套呈圆周对称排布，流道长度完全一致，熔融塑料从浇口套注入后能同步填充每一个型腔，不会出现边缘型腔缺料、中心型腔过保压的飞边问题。动模侧的复位弹簧选用矩形截面弹簧，相比普通圆线弹簧抗疲劳寿命提升三倍以上，连续开模合模二十万次也不会出现复位不到位导致的型腔碰伤，顶出结构采用直顶杆搭配顶板联动，顶杆位置全部选在成型零件的内圈边缘，顶出痕迹不会留在零件外观面，省去后续人工修剪浇口、打磨顶印的工序。定模侧的浇口套选用标准淬火件，和注塑机射嘴的对接球面做了R角匹配，射胶时不会出现溢料飞边，型腔镶件采用独立拆分设计，单个型腔出现磨损或烧蚀时不用更换整块模板，只需要拆换对应镶件就能快速恢复生产，大幅降低模具维护成本。冷却水道围绕每一组型腔做环形排布，水道距离型腔壁的距离恒定为15mm，冷却水流速控制在每秒1.2米，成型周期能稳定控制在18秒以内，零件出模后变形量控制在0.02mm以内，完全满足小尺寸塑料零件的尺寸精度要求。分型面的贴合面做了0.02mm的溢料槽设计，排气间隙控制在0.015mm，既能顺畅排出型腔内的空气避免烧焦缺料，又不会让熔融塑料溢出形成飞边，成型后的零件不需要额外修剪飞边就能直接进入装配工序。这套结构没有采用复杂的抽芯、脱螺纹机构，全部靠简单的开合模动作完成成型、顶出全流程，对注塑机的参数适配性极强，普通吨位的卧式注塑机就能直接上机生产，不需要额外改装设备，非常适合小尺寸通用塑料零件的大批量量产场景。
