电子类精密注塑模具内部结构设计

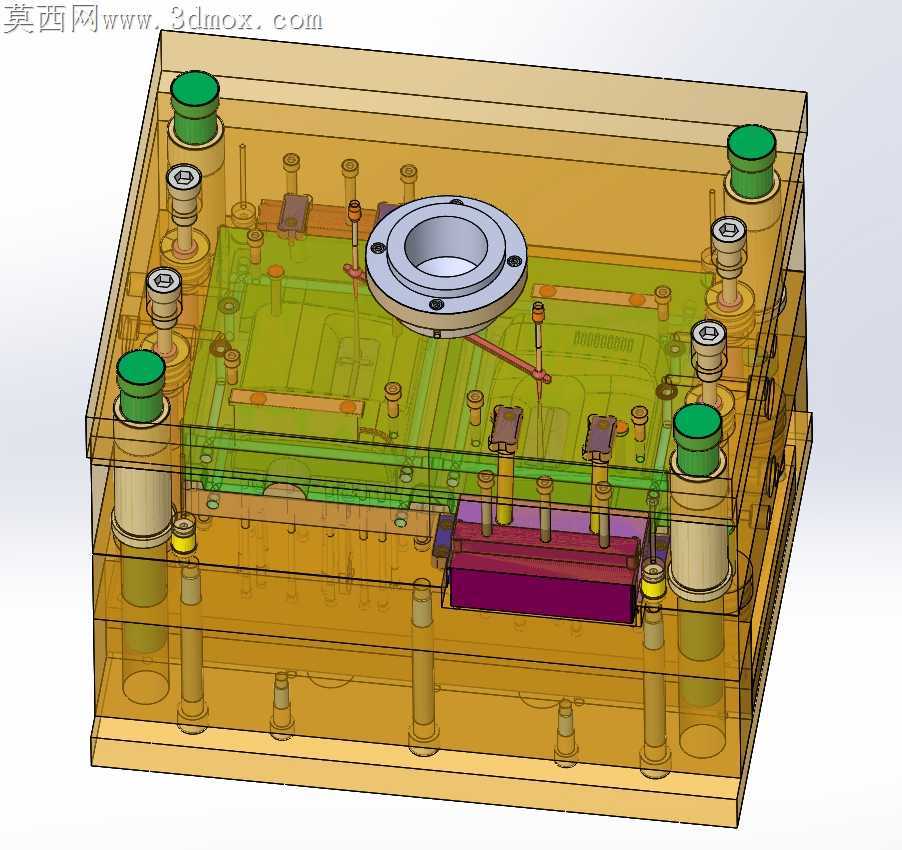

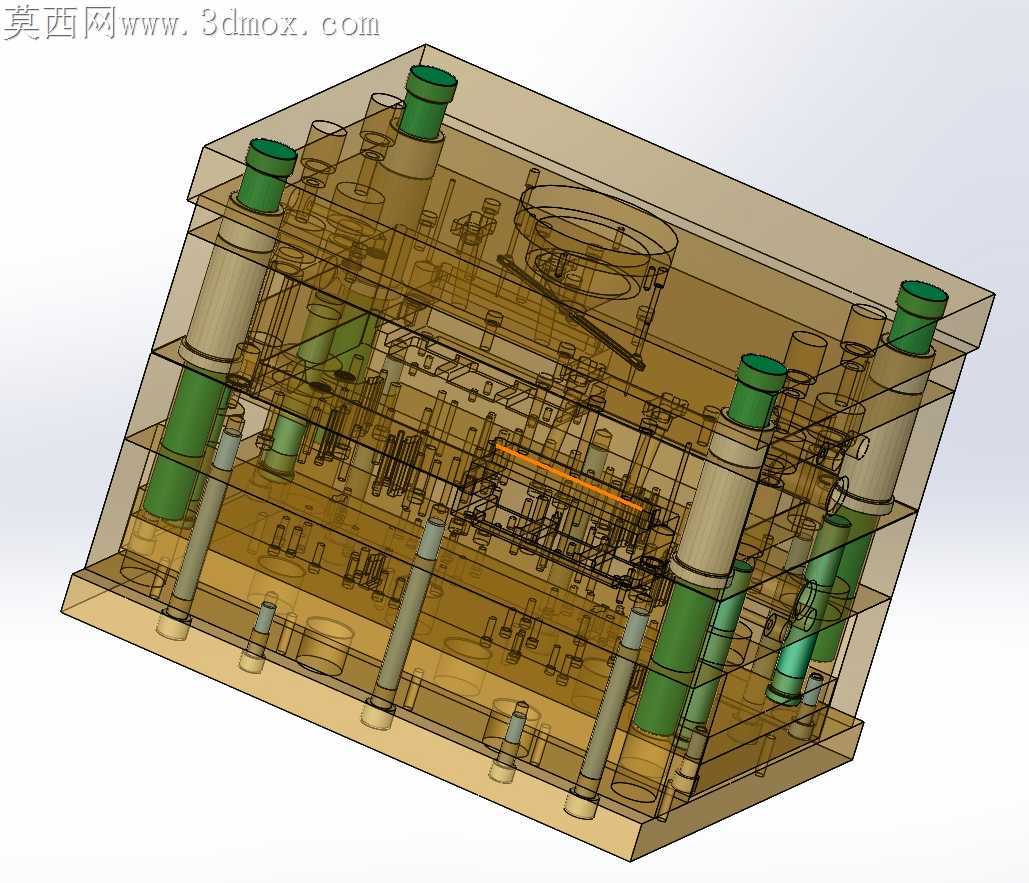

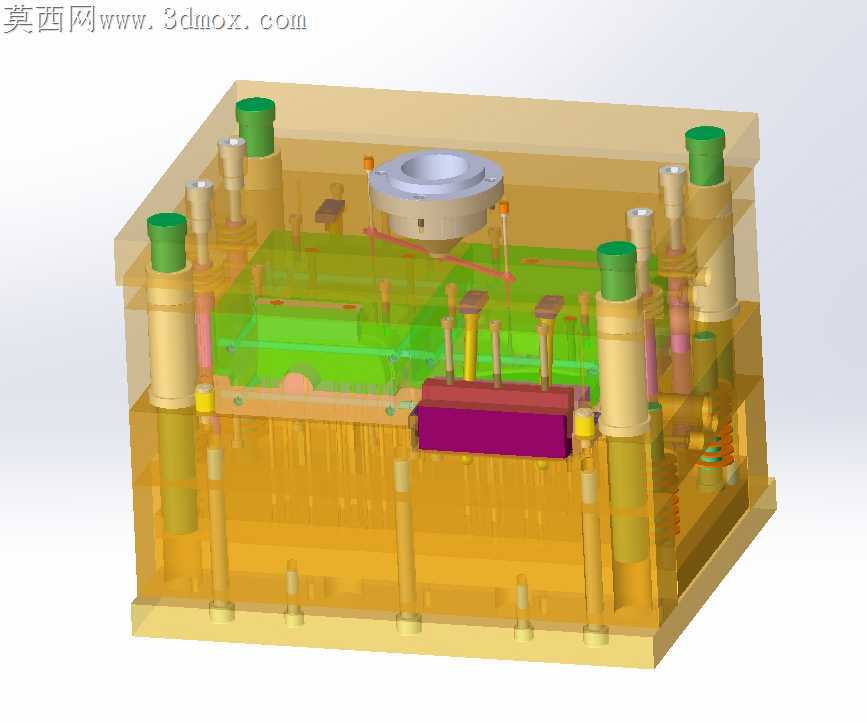

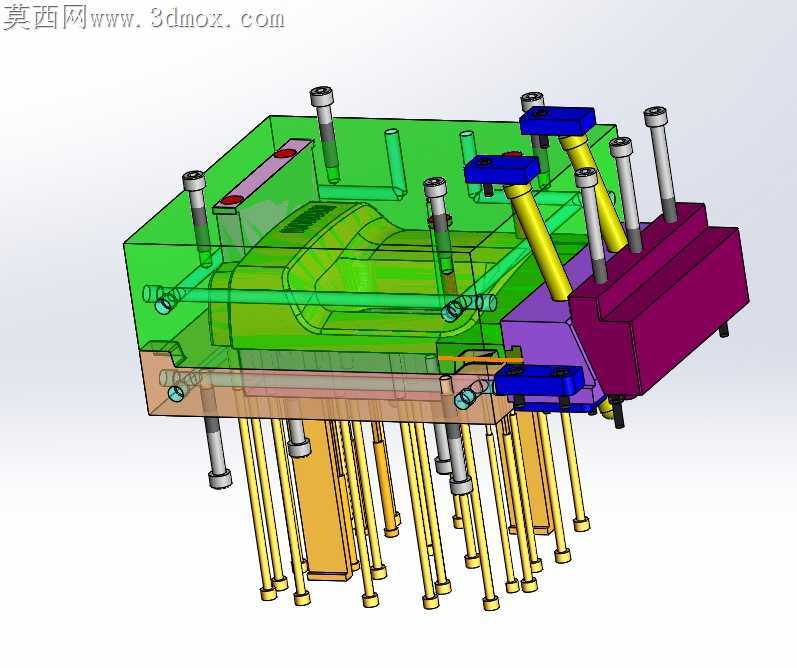

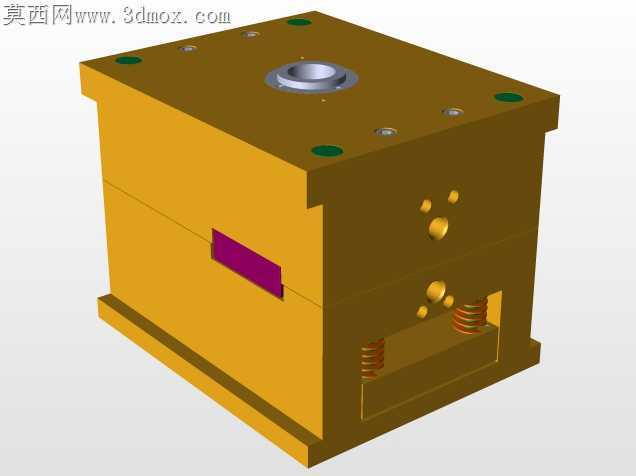

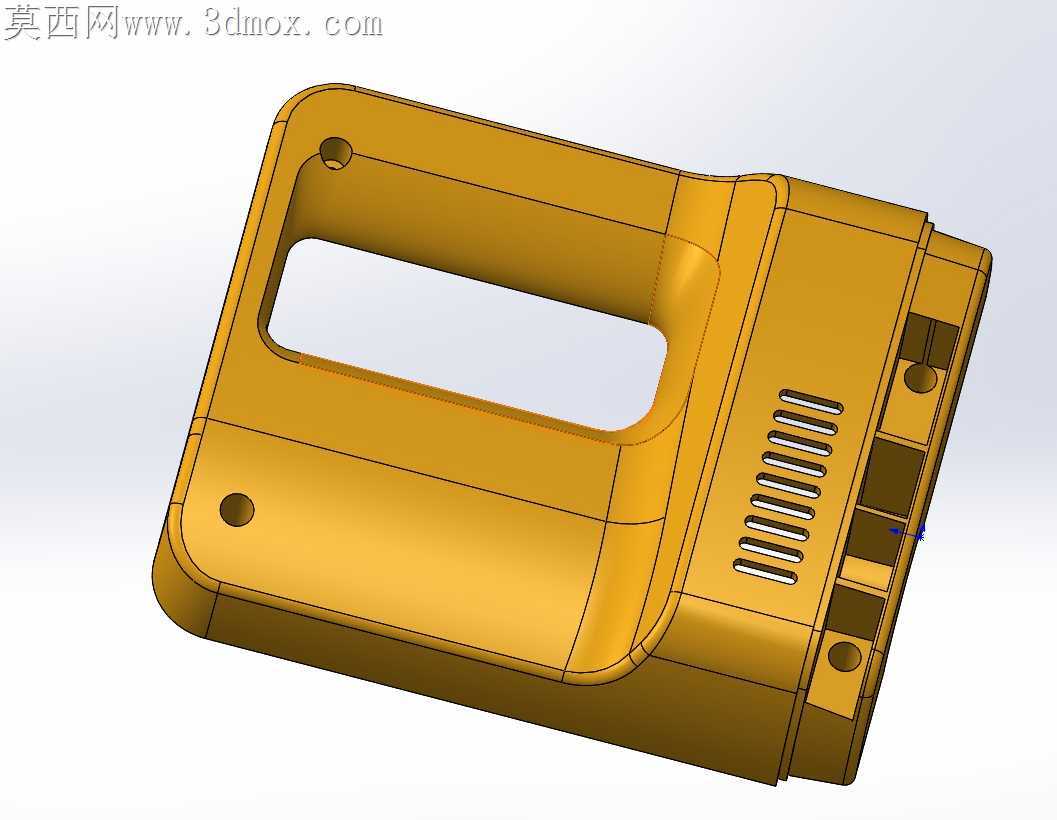

精密电子塑件成型过程中，最容易出现的问题就是薄壁区域填充不足、模温不均导致的翘曲变形，以及顶出受力不均造成的塑件表面顶白，这套模具的结构设计恰恰围绕这些现场加工痛点做了针对性的排布。透明化的模架展示里能看到，定模侧的浇口套直接对准型腔中心区域，流道走的是均衡式排布，没有急转的直角拐角，熔料流经时的压力损失能控制在极低范围，哪怕是0.8mm壁厚的电子壳体边角，也能在额定注射压力下完成完整填充，不会出现缺胶、熔接痕明显的问题。四根绿色密封端的导柱做了不等径的错位排布，装配时不会出现模架反装的低级失误，导柱表面预留的油槽位置刚好对应模架开合的往复行程，长期量产时的润滑保持性更好，不会出现干摩擦拉毛导柱表面的情况，导套和模仁的配合公差选的是H7/m6过渡配合，压入模架板时不会出现偏斜，合模时的定位精度能稳定控制在0.02mm以内，避免型腔错位导致的塑件飞边。动模侧的紫色顶出板区域，顶针的排布完全贴合电子塑件的内部筋位位置，没有在塑件外观面布置顶针，每根顶针的直径都对应筋位宽度做了匹配，不会因为顶针过细出现生产过程中顶针弯曲断裂的问题，顶针和顶针板的连接做了防转定位，反复顶出动作下不会出现顶针转动刮伤塑件内表面的情况。冷却水道的走向绕开了模仁里的细小镶件位置，进出水口的位置做了统一排布，接水时不会和周边的油管、信号线产生干涉，水道距离型腔表面的距离保持在1.5倍水道直径的区间，模温传递更均匀，塑件冷却时的收缩率差能控制在极小范围，成型后的电子壳体平面度可以满足后续装配的公差要求。模架各层板之间的定位销做了对角布置，拆解维护后重新装配时能快速复位，不需要反复调校板件的平行度，定模侧的紧固螺丝排布避开了冷却水道和流道的位置，不会出现钻穿水道导致生产时漏水的隐患，细小的镶件都做了挂台固定，生产时不会因为熔料的反复冲击出现镶件移位的问题。
