复古私人游艇诺伦50英尺船体造型设计

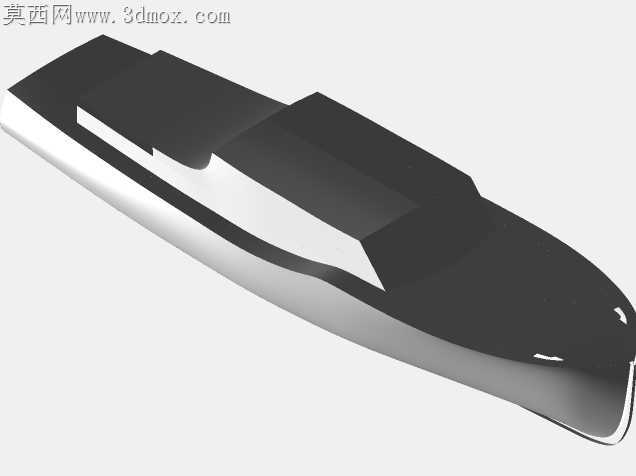

小型私人游艇的曲面外板加工一直是船体制造成本管控的核心痛点，传统放样工艺依赖老师傅的经验把控舷弧与舭部的过渡曲率，稍有偏差就会导致外板拼接时出现焊缝间隙不均、线型走样的问题，后续打磨矫正的工时甚至会超过板材下料本身的耗时。这款经典复古游艇的三维模型，在曲面设计阶段就把加工适配的细节嵌入到每一段曲面的曲率控制中，没有为了视觉上的流畅感刻意追求大跨度的连续G2曲面，而是沿着船体肋骨的排布逻辑拆分曲面片，每一段外板曲面的展开曲率都控制在常规冷弯设备的加工阈值内，避免出现需要定制特殊压型模具才能加工的极端曲面段。船首部分的前倾首柱曲面没有做尖锐的棱线处理，而是保留了微小的圆角过渡，这个细节并非造型上的妥协，而是考虑到玻璃钢船体糊制时，尖锐内角容易出现树脂堆积、玻纤布贴合不实的缺陷，微小圆角既能保留经典船型的锐利视觉感，又能降低糊制成型的废品率。船体中部的舷侧折角线位置，曲面做了0.8度的微小拔模斜度，这个角度在视觉上几乎无法察觉，却能让船体在模具中脱模时不会出现粘模拉毛的问题，省去了后续大量的表面修补工序。船尾部分的艉板曲面与舷侧曲面的衔接处，特意把曲面拼接的接缝位置设置在水线以上120毫米处，这个位置既避开了航行时水流冲刷的核心区域，减少焊缝长期受水流冲击出现腐蚀渗漏的概率，也方便工人在船台装配时进行仰焊位置的焊接作业，降低施工难度。甲板与舷墙的衔接曲面没有做一体化的顺滑过渡，而是预留了2毫米的装配止口，这个止口结构能让甲板构件吊装时快速定位，不需要反复调整对位，同时能在后续打胶密封时形成完整的胶槽，避免密封胶受挤压外溢影响外观，也能提升接缝处的水密性能。船舱上层建筑的曲面弧度特意与船体主曲面的曲率做了匹配，让上层建筑的外板可以和船体舷侧外板采用同规格的板材加工，减少车间加工时的板材规格种类，降低物料管理成本与换模调试的耗时。就连船体底部的舭部升高曲面，也把曲率变化的拐点设置在肋骨站位的整数位置，方便下料时直接对照肋骨型线进行尺寸校验，不需要额外做复杂的坐标转换，工人拿到下料图纸就能快速核对加工尺寸，减少识图误差带来的加工报废。
