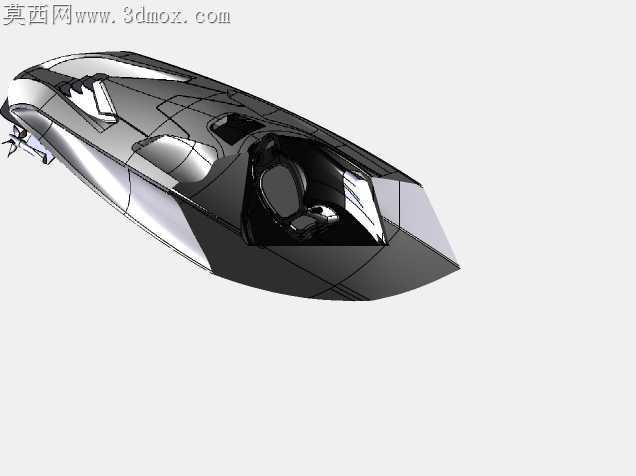

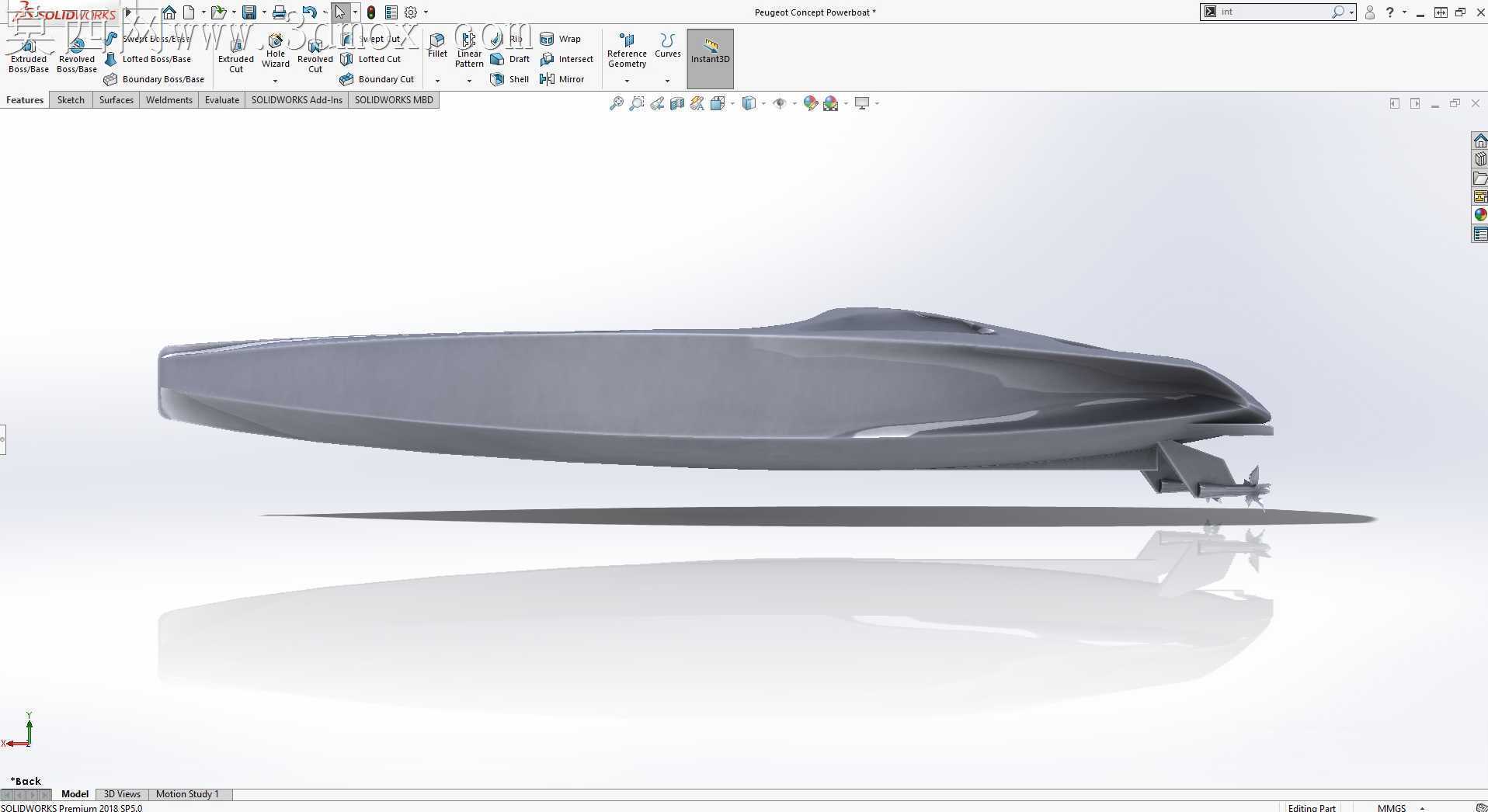

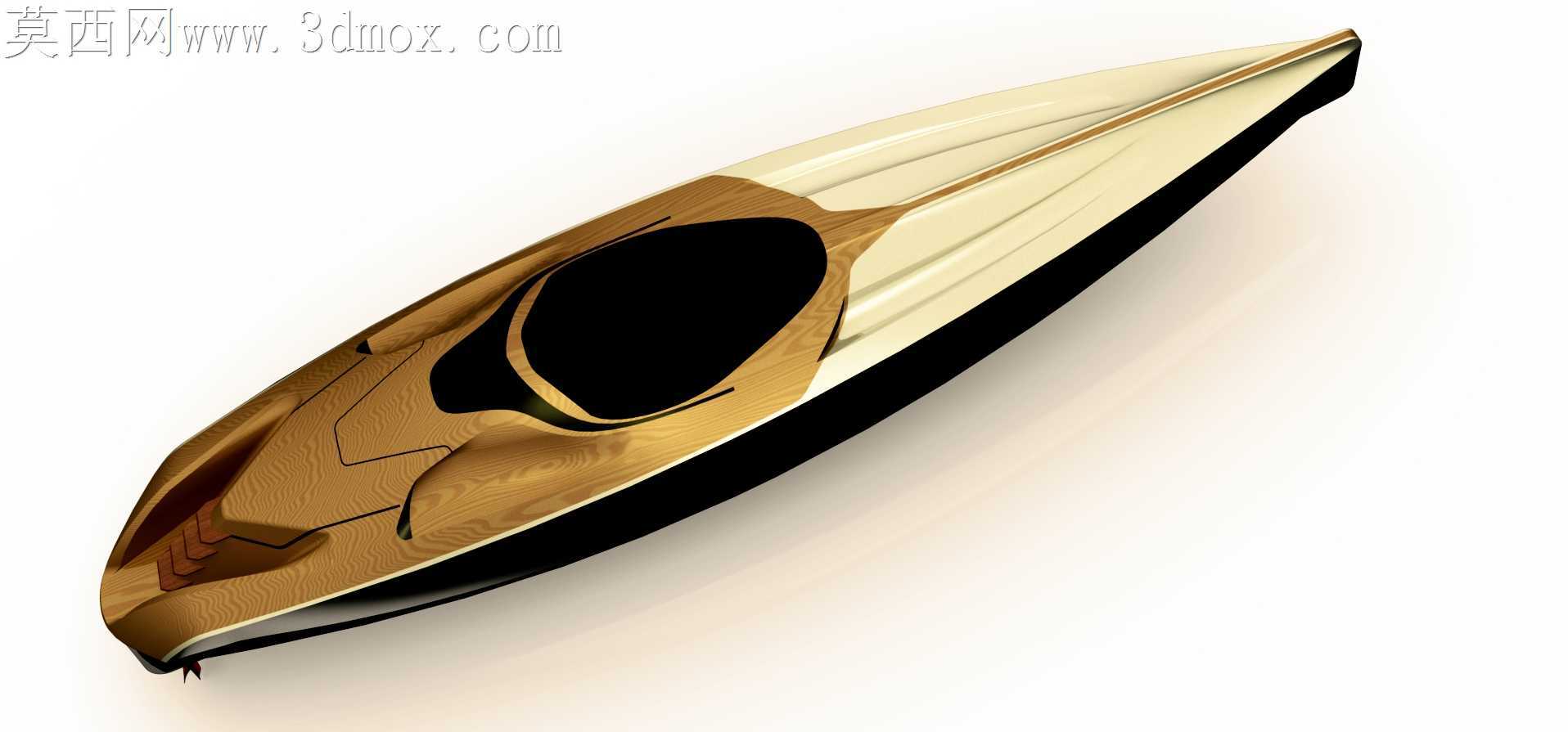

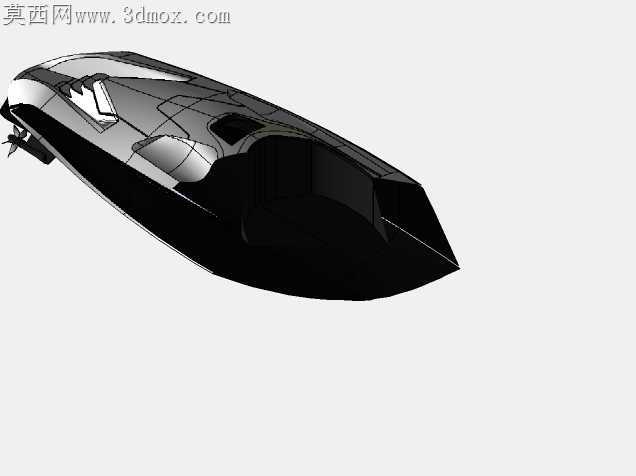

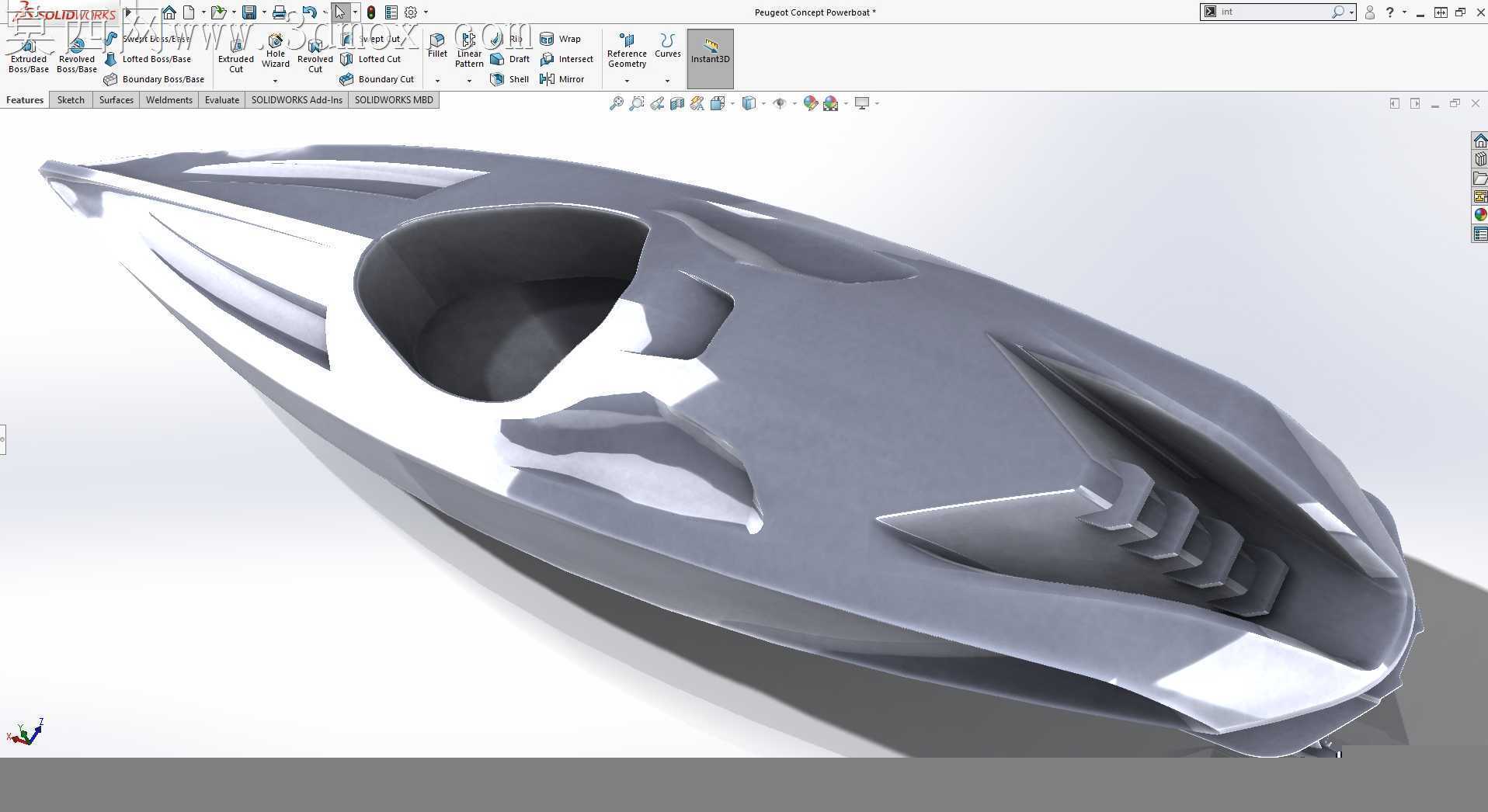

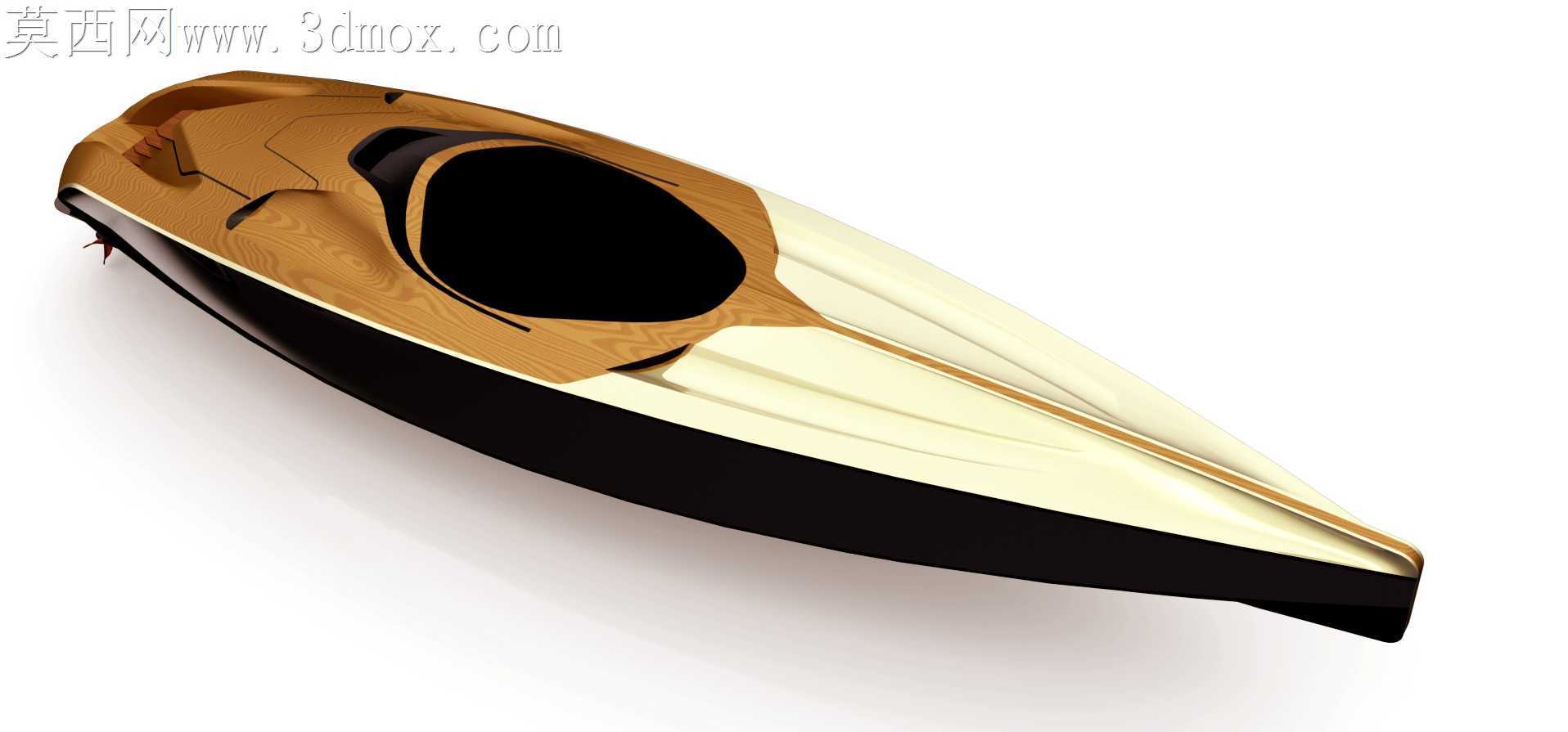

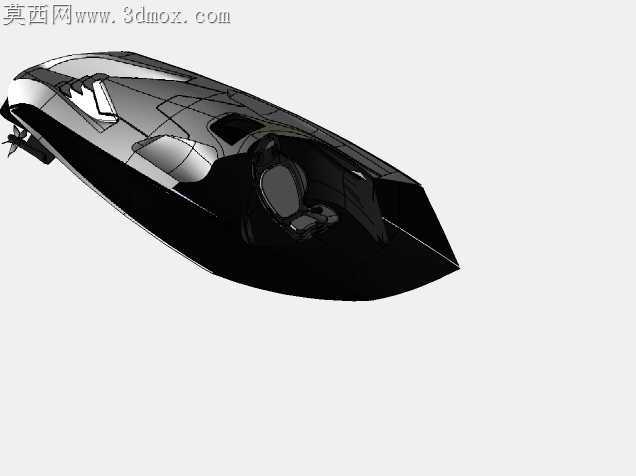

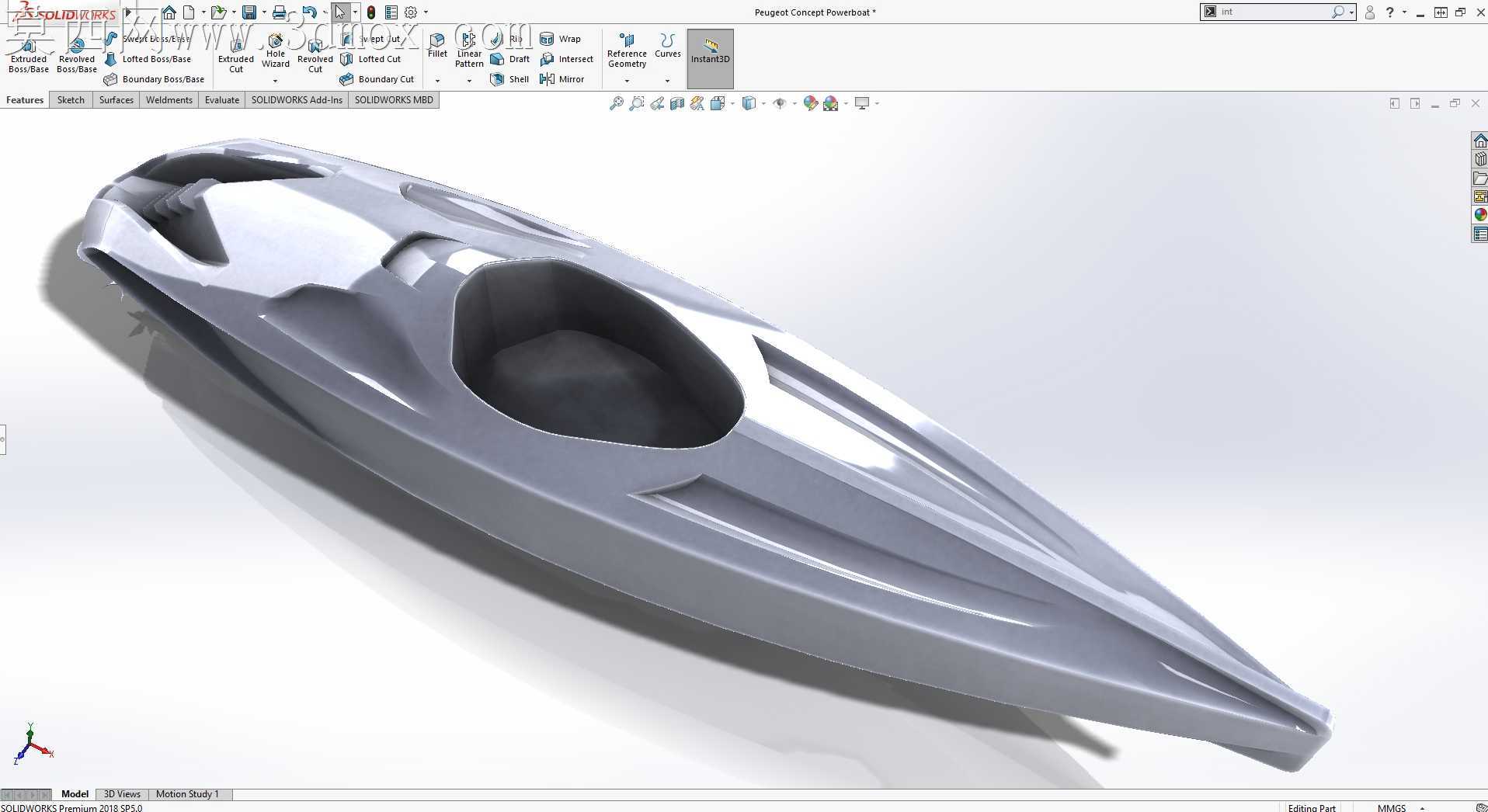

双喷推进式概念动力艇外观结构设计

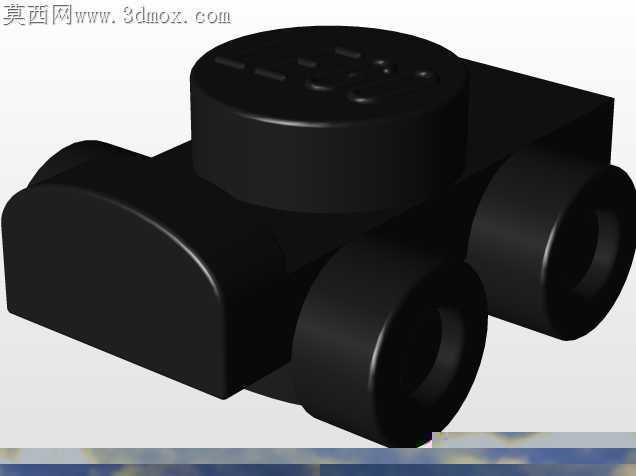

小型高速艇的喷水推进舱段，一直是加工环节最容易出现壁厚不均、流道畸变的重灾区，常规建模时直接做圆柱喷口与艇身的布尔合并，往往会忽略喷口根部与艇身衔接处的圆角过渡对流体阻力的影响，甚至在后续手板制作CNC走刀时，出现刀具无法伸入夹角区域、需要二次电火花补加工的问题。这款概念动力艇的结构处理上，特意将两个侧置喷口的根部做了渐变式的壁厚过渡，从喷口出口端8mm的均匀壁厚，逐步过渡到与主艇身连接位置的15mm壁厚，既避免了注塑成型时厚壁位置出现缩痕，也让CNC加工时可以用R3的圆鼻刀一次性走完衔接曲面，不需要换小刀清角，能缩短近三成的加工时长。顶部的设备安装座没有采用常规的平面凸台设计，而是做了带0.5°拔模斜度的圆形凸台，凸台边缘做了R2的倒圆角，既方便后续安装导航、动力控制模块时快速定位，也避免了直角位置在高速航行受水流冲击出现应力开裂的隐患。艇身两侧的弧形挡水结构，没有直接用简单的拉伸切除做造型，而是顺着喷口的出水方向做了12°的外飘角度，曲面曲率连续保持G2级别，航行时喷出的水流不会被挡水结构回卷到艇身尾部形成紊流，手板打磨时也能顺着曲面弧度一次性抛光到位，不会出现局部凹凸的光影畸变。喷口内部的流道做了0.3°的内锥度，从进水端到出水端直径逐步收窄，既匹配喷水推进泵的出水压力特性，也让3D打印验证时不需要做过多的内部支撑，打印完成后只需要简单打磨就能达到流道的粗糙度要求。主艇身的底部平面预留了0.2mm的加工余量，后续做阳极氧化或者喷漆处理时，不会因为涂层厚度导致艇身放置时出现倾斜，装配推进泵时也能保证泵轴与艇身基准面的平行度公差控制在0.1mm以内，避免运转时出现轴系振动的问题。很多概念艇模型只追求外观的视觉冲击力，忽略实际加工与装配的可行性，这款模型在每一处曲面衔接、壁厚变化、安装位预留上都做了工程化的取舍，没有为了造型做无法落地的尖锐夹角或者突变壁厚，不管是做外观展示手板，还是做小型竞速艇的功能验证原型，都能直接对接加工环节，不需要做过多的结构调整。
