适用于3D打印的达芬奇密码筒结构设计

这款密码筒结构的设计初衷，是面向桌面级FDM3D打印场景开发的可直接组装使用的机械密码锁具，整体结构完全采用无额外金属紧固件的装配逻辑，所有零件均可通过普通PLA、PETG等常见3D打印耗材制作，打印完成后仅需去除支撑、简单打磨配合面即可完成组装，无需额外粘接或螺丝紧固，非常适合3D打印爱好者、机械结构教学场景作为实操案例使用。从实际应用场景来看，该结构既可以作为小型私密储物容器使用，用来收纳便签、小型首饰、U盘等尺寸小巧的贵重物品，也可以作为解谜类游戏、密室逃脱场景的道具使用，相比市面上常见的注塑密码锁产品，3D打印制作的该款密码筒可以根据使用需求自定义密码字符、调整整体尺寸，甚至可以修改内部储物腔的容积来适配不同的存放需求，灵活度远高于标准化量产的锁具产品。

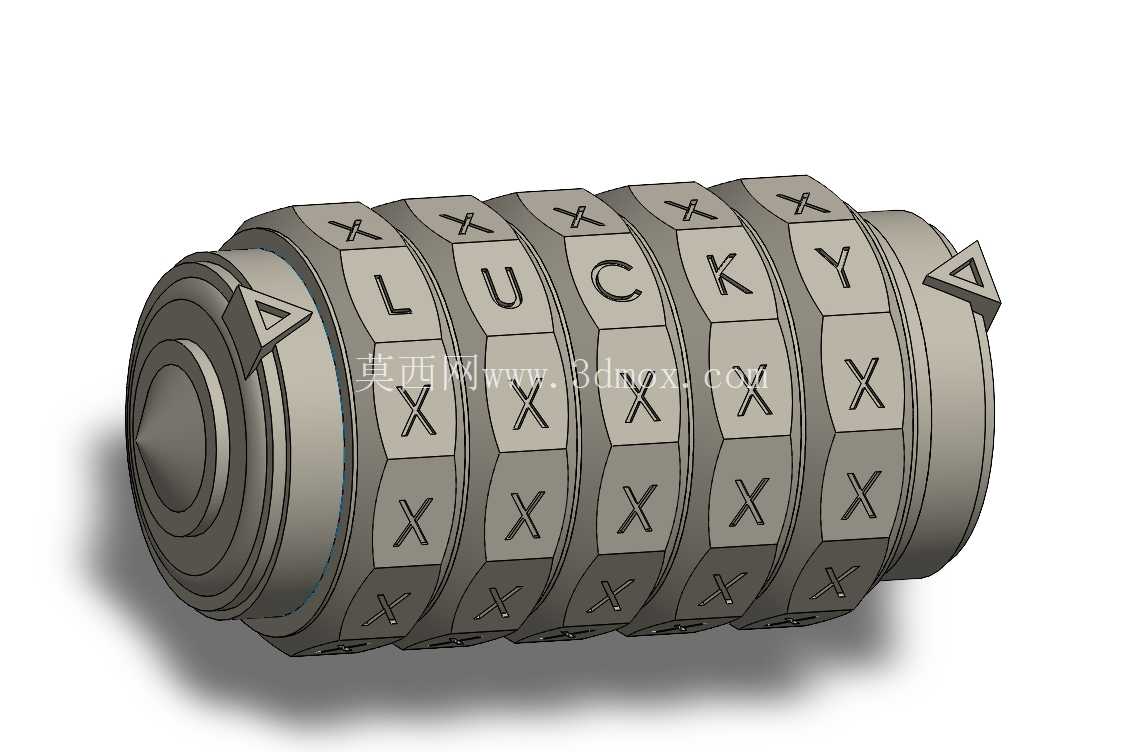

从功能特性来看，该密码筒的核心工作逻辑与常见的自行车转轮密码锁一致，采用多组同轴布置的密码转轮作为密码验证结构，每一个转轮外圈都蚀刻有对应的字符标识，相邻转轮之间设计有定位凸点与卡槽结构，转动转轮时会产生清晰的段落反馈，避免密码对位出现偏移；当所有转轮的字符都对齐到预设的正确密码位置时，转轮内侧的环形缺口会刚好对齐内部锁芯的限位凸台，此时两端的端盖就可以顺利抽出，露出内部的储物腔体；只要有任意一个转轮的字符没有对齐，缺口就会与锁芯凸台形成干涉，端盖无法被抽出，整体结构完全依靠机械配合实现锁止功能，不需要额外加装电子元件，可靠性高，也不存在断电失效的问题。

在设计思路上，整个结构做了大量适配3D打印工艺的优化：所有零件的壁厚均控制在1.8-2.5mm区间，既保证了打印完成后的结构强度，又不会因为壁厚过大导致打印时间过长、耗材浪费；所有配合面都预留了0.2-0.3mm的装配间隙，考虑到FDM打印常见的尺寸膨胀问题，这个间隙量可以保证零件打印完成后不需要过度打磨就能顺利装配，同时又不会因为间隙过大导致转轮晃动、密码对位不准；所有转角位置都做了R1以上的圆角过渡，既避免了3D打印过程中尖角位置容易出现的翘边问题，也能提升使用时的手感，避免锋利边角划伤手部；转轮表面的字符采用凹陷蚀刻的设计，字符深度0.4mm，打印时不需要额外更换耗材颜色，打印完成后只需要用马克笔填充凹陷位置再擦除表面多余颜料，就能获得清晰的字符标识，降低了多色打印的门槛。

从外形尺寸与安装边界来看，该款密码筒整体为圆柱形结构，基础版本的整体外径为60mm，总长度为120mm，内部储物腔的内径为30mm，有效储物长度为70mm，足够放下卷成筒状的便签纸、小型TF卡、耳钉类的小型饰品；如果需要调整尺寸，只需要在建模时等比例缩放所有零件，或者单独调整内部腔体的轴向长度即可，缩放比例在0.8-1.5倍区间内时，所有配合结构依然可以正常工作，不需要额外调整间隙参数。装配时需要注意，要先将锁芯的限位条对准每个转轮的缺口，按照预设的密码顺序将转轮依次套入芯轴，之后再安装两端的端盖与定位三角标识块，两端的三角标识块需要与锁芯的基准位置对齐，保证标识指向的字符位置就是密码的正确对位位置；组装完成后需要逐个转动转轮，检查每个转轮的段落感是否清晰，锁止状态下是否存在旷量，如果出现转轮卡滞的问题，可以用细砂纸打磨转轮内侧的配合面，或者在配合位置涂抹少量润滑脂来提升转动顺滑度。

相比传统的密码锁结构，这款密码筒没有采用弹簧、弹子这类细小零件，所有零件都是一体化打印成型，不存在细小零件丢失的问题，非常适合作为机械结构入门的教学模型，可以让学习者直观理解转轮密码锁的工作原理，了解同轴装配、限位配合这类基础机械结构的设计逻辑；同时因为整体结构完全适配3D打印工艺，不需要复杂的机加工设备，普通用户在家就可以完成制作，自定义密码字符的设计也让产品具备很强的个性化属性，可以作为定制化礼品、创意周边产品使用。在结构强度方面，采用PETG耗材打印时，整体结构可以承受100N左右的轴向拉力，正常使用情况下不会出现零件断裂、锁止失效的问题，如果需要更高的强度，也可以采用ABS、尼龙等高强度耗材打印，只需要根据耗材的收缩率适当调整装配间隙即可。
