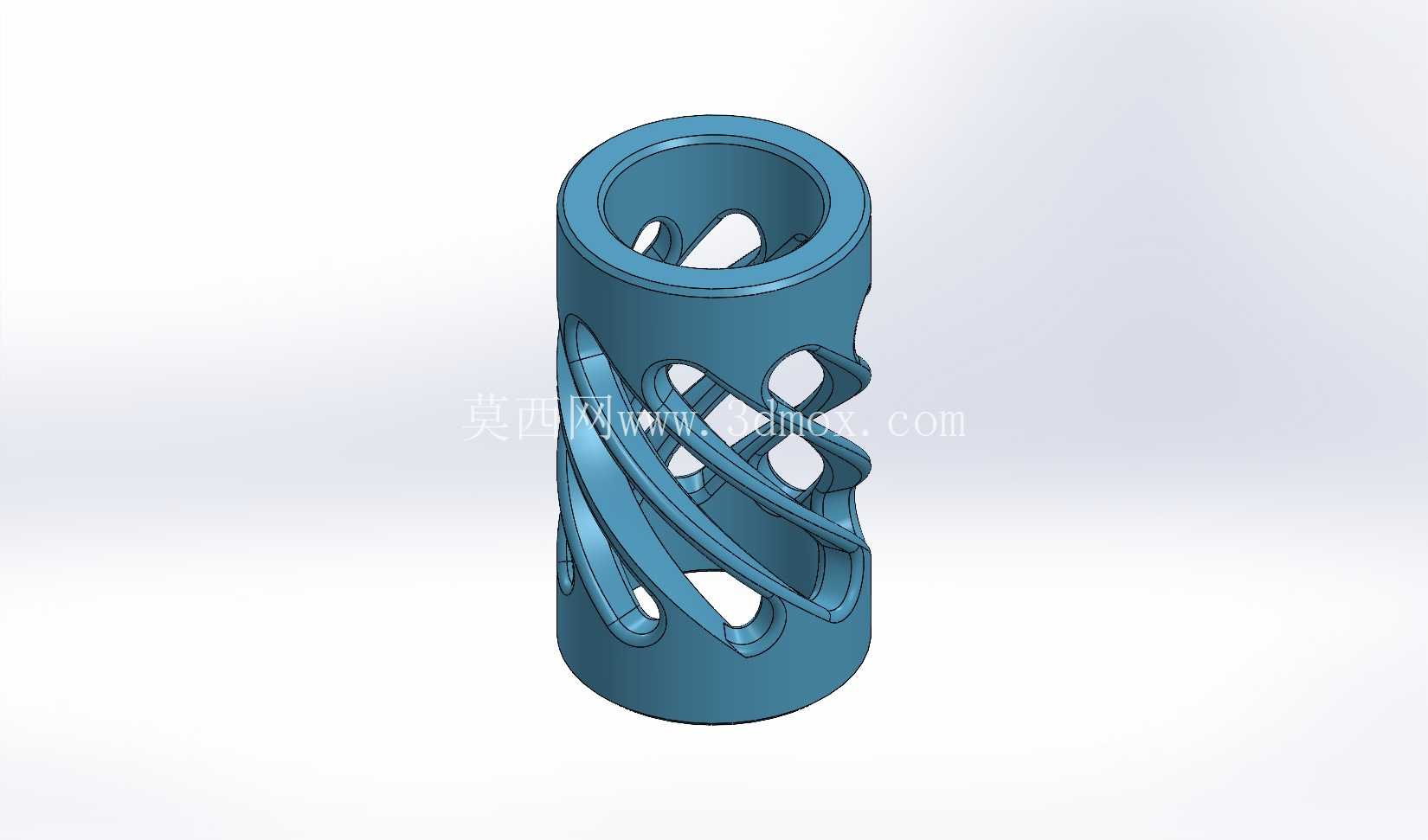

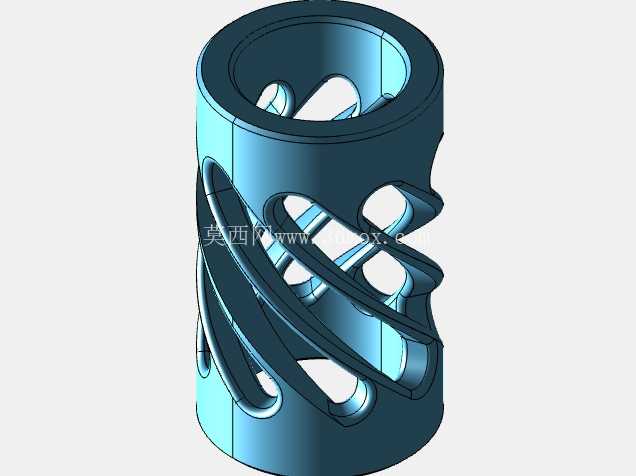

这类带连续螺旋镂空槽的空心圆柱构件,在流体输送、物料筛分、轻载传动导向场景中应用十分广泛,日常接触到的小型物料输送换向机构、流体混合腔的导流内芯、柔性轴的防护导向套,都能见到同结构构件的身影。做这类结构的设计时,首先要明确构件的安装边界:整体为等径空心圆柱结构,两端为平整的环形端面,可直接嵌入对应内径的安装基座内,端面可通过端盖压合或者圆周点焊完成固定,不需要额外设计复杂的安装法兰,适配的安装腔体内径与构件外径保持h7级间隙配合即可,安装长度与构件总长度匹配时,不需要额外调整轴向定位尺寸,两端的环形壁厚均匀,压合固定时不会出现应力集中导致的端部变形。
从功能特性来看,构件壁面的螺旋镂空槽并非简单的减重设计,连续的螺旋走向槽道可以让通过构件内部的流体或者粉状物料在流出时形成稳定的旋流状态,在小型混合设备中,这种旋流可以让不同组分的物料在流出瞬间完成初步混合,减少后续混合腔的搅拌行程;如果用作柔性传动轴的导向套,螺旋槽可以存储润滑脂,在轴高速往复或者旋转运动时,槽道内的润滑脂会持续均匀附着在轴表面,相比光滑内壁的导向套,润滑维护周期可以延长三倍以上,同时镂空结构可以让轴运动过程中磨下的微小碎屑顺着槽道排出,避免碎屑卡滞在轴与套的配合面之间造成磨损加剧。
设计这类结构时,首先要确定基础的壁厚参数,空心圆柱的基础壁厚要满足使用场景的结构强度要求,如果是用作流体导流,壁厚只需要满足承压要求即可,螺旋槽的宽度要根据通过的物料粒径调整,粉状物料输送场景下槽宽取最大物料粒径的1.5倍,避免大颗粒卡滞在槽道内;如果是用作导向套,槽宽取润滑脂存储需求的最小宽度即可,过宽的槽道会降低构件整体的抗扭强度。螺旋槽的升角设计是核心参数,需要根据预期的旋流强度调整,需要强旋流的混合场景升角取30到45度,只需要排屑和储油的导向场景升角取15到20度即可,过大的升角会让螺旋槽接近轴向直槽,失去旋流导流的作用,过小的升角会让槽道接近环形槽,物料或者润滑脂的轴向流动阻力会大幅提升。
这类构件采用铸造工艺生产时,要注意螺旋槽的拔模角度设计,因为槽道是连续螺旋走向,拔模方向要顺着螺旋切线方向设置,不能直接沿轴向拔模,否则会出现槽道内壁拉伤的问题;镂空位置的过渡圆角要统一取R1到R2,避免铸造时出现应力集中导致的冷裂缺陷,两端的环形端面要预留0.2到0.3毫米的加工余量,铸造完成后只需要平端面即可满足安装精度要求,不需要对整个外圆和内壁进行机加工,能大幅降低批量生产的成本。如果是采用3D打印工艺打样,不需要额外考虑拔模问题,但是要注意螺旋槽与内壁交接位置的支撑设置,避免打印过程中悬空位置出现塌边,影响槽道的尺寸精度。
实际选型替换时,要注意构件的内径尺寸要匹配穿过的轴径或者流体通径,外径要适配安装腔体的尺寸,总长度要覆盖需要的导流或者导向行程,螺旋槽的数量可以根据流量需求调整,单螺旋槽适合小流量场景,双螺旋或者三螺旋槽可以在不降低构件整体强度的前提下提升过流面积,满足大流量的输送需求。构件的内壁保持光滑圆柱面,没有额外的凸起或者凹槽,不会对内部通过的物料或者轴造成额外的刮擦,外圆面同样为光滑圆柱面,与安装腔体配合时不会出现密封间隙不均的问题,如果有密封需求,只需要在两端的环形端面加装密封垫片即可,不需要在外圆面额外加工密封槽。
