带多面安装孔的蓝色方块结构件设计

日常做铸造工装配套的结构件设计时，这类带多面安装孔的立方体构件出镜率不算低，很多车间的工位定位、小型模具的模架配套、工装夹具的基座单元都会用到类似结构，我之前给汽配铸造线做工位挡料定位块的时候，就出过结构逻辑几乎一致的模型，只是孔位排布根据现场安装需求做了调整。先从实际应用场景说，这类构件大多用在铸造生产线的工位辅件、小型压铸模具的模仁固定座、工装夹具的基准块位置，不像大型模架那样承担上百吨的合模力，更多是承担定位、小型部件承载、工位挡停的作用，安装的时候不需要复杂的调平步骤，只要对应安装面的孔位对齐锁紧紧固件就能完成固定，对一线装配工来说上手门槛很低，不用反复核对复杂的安装基准。

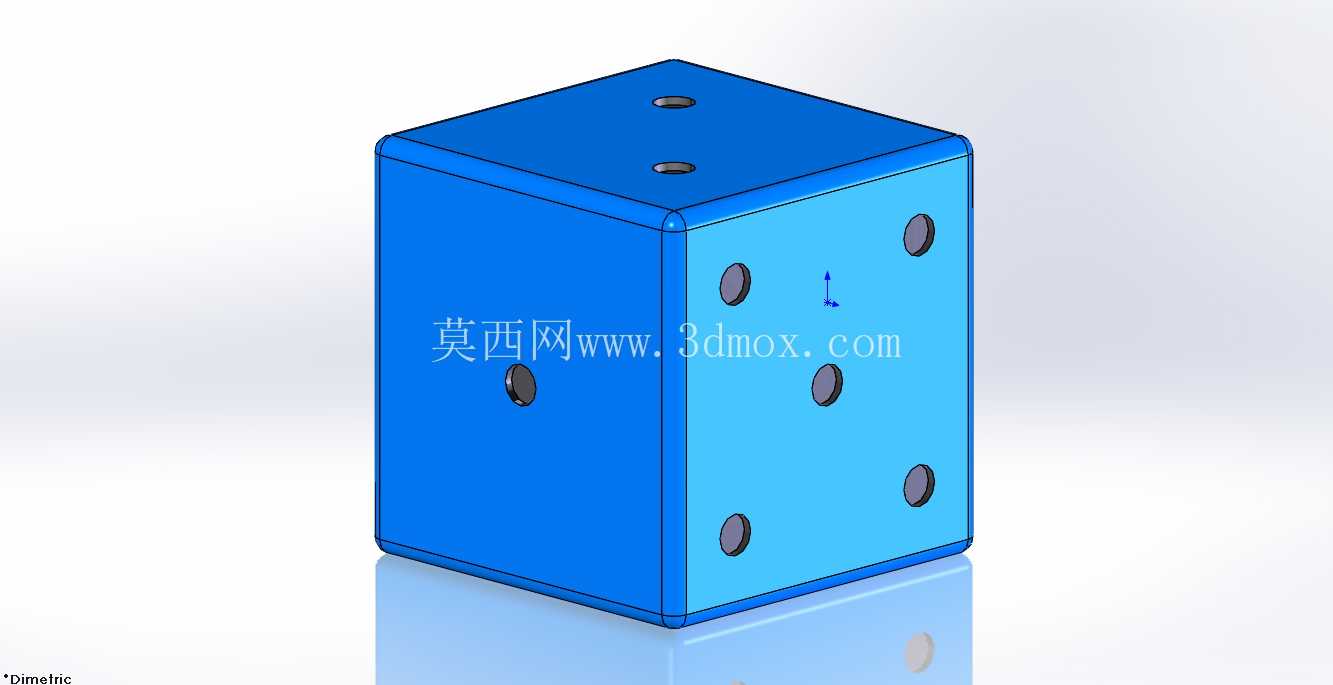

从功能特性上拆解，这个构件的六个面里，相邻三个立面都做了均匀排布的沉头安装孔，顶面也设置了两个定位孔，这种孔位排布的好处是可以根据现场安装空间灵活选择固定面，比如安装空间局促、只能从侧面锁螺丝的工位，就可以用立面的孔位完成固定；如果是安装在工作台面、需要从上方锁紧的场景，直接用顶面的孔位固定就行，不用额外做转接板，省了不少二次加工的成本。边角位置做了小圆角过渡，不是尖锐的直角，一方面是铸造工艺的要求，避免直角位置出现浇铸不满、应力集中开裂的问题，另一方面也能减少车间转运、安装过程中边角磕碰掉渣的情况，毕竟铸造件的边角如果是尖锐直角，摔碰之后很容易掉块，影响安装基准的精度。

设计思路上，做这类构件的时候首先要确定安装边界，也就是构件的整体外形尺寸要适配安装工位的预留空间，不能出现构件放进去之后和周边的送料轨道、传感器支架产生干涉的情况，我当时做那个挡料定位块的时候，一开始把立面的孔位做的太靠近边角，现场安装的时候螺丝拧进去之后，螺丝头和旁边的导轨安装座差了两毫米干涉，后来把孔位往中心挪了三毫米才解决问题，所以孔位的边距设置很关键，既要保证螺丝锁紧之后有足够的握持力，不能太靠近边缘导致构件开裂，也要预留出螺丝安装的操作空间，不能让扳手拧螺丝的时候碰到周边的其他部件。另外孔位的同轴度、相邻面的垂直度也要控制好，作为定位基准块的话，如果相邻面的垂直度超差，后续安装在这个构件上的其他部件位置就会偏，比如之前有个客户把类似的方块用来装检测传感器，因为立面垂直度差了0.2度，传感器的检测位置偏了三毫米，导致生产线频繁误判，后来重新做了构件才解决问题，所以这类看起来简单的方块件，形位公差的要求其实并不低。

外形尺寸方面，这类构件的长宽高比例大多接近1:1:1，属于立方体类的基准构件，安装的时候不需要刻意区分长宽方向，只要对应孔位就能装，降低了现场装错的概率。孔的深度也要匹配常用的紧固件长度，不能做的太浅导致螺丝锁不紧，也不能做的太深打穿对面的安装面，影响其他面的安装精度。表面的蓝色处理一般是做了氧化或者喷塑，一方面是防止铸造件生锈，延长车间使用的寿命，另一方面也能在视觉上和周边的钢制工装区分开，方便日常巡检的时候快速查看构件有没有移位、松动。另外构件的底面一般会做平面度处理，保证和安装台面贴合的时候没有缝隙，不会因为贴合不实导致锁紧之后构件出现形变，影响上面安装的其他部件的精度。

很多刚入行的工程师做这类构件的时候，容易忽略铸造的拔模斜度，把所有面都做成纯直角，结果开模之后铸件拔不出来，或者表面拉伤严重，还要后续大量打磨，反而增加了加工成本，所以在建模的时候就要提前给非安装面留出合适的拔模斜度，安装面因为要保证配合精度，后续会做铣削加工，所以可以不留拔模斜度，留够加工余量就行。还有孔位的位置，要尽量避开铸件的浇口、冒口位置，避免铸件内部缩孔导致孔位位置强度不够，锁螺丝的时候出现开裂的情况。这类构件虽然结构简单，但是在生产线里的作用很关键，一旦因为设计问题出现松动、断裂，就可能导致整条生产线停线，所以设计的时候每一个尺寸、每一个孔位的位置都要结合现场的实际使用场景来确定，不能照着标准件生搬硬套。
