桌面夹持式迷你台虎钳结构设计

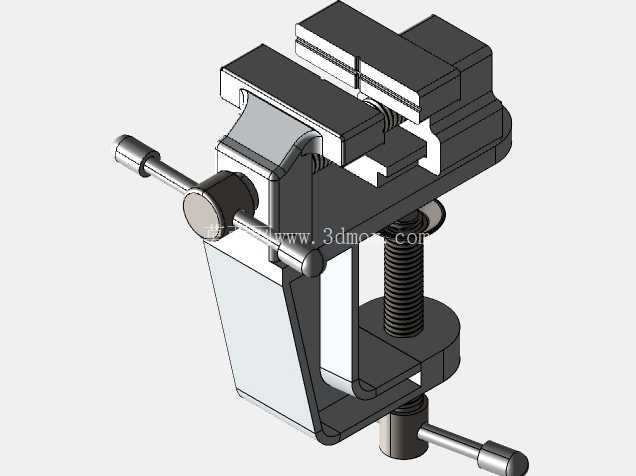

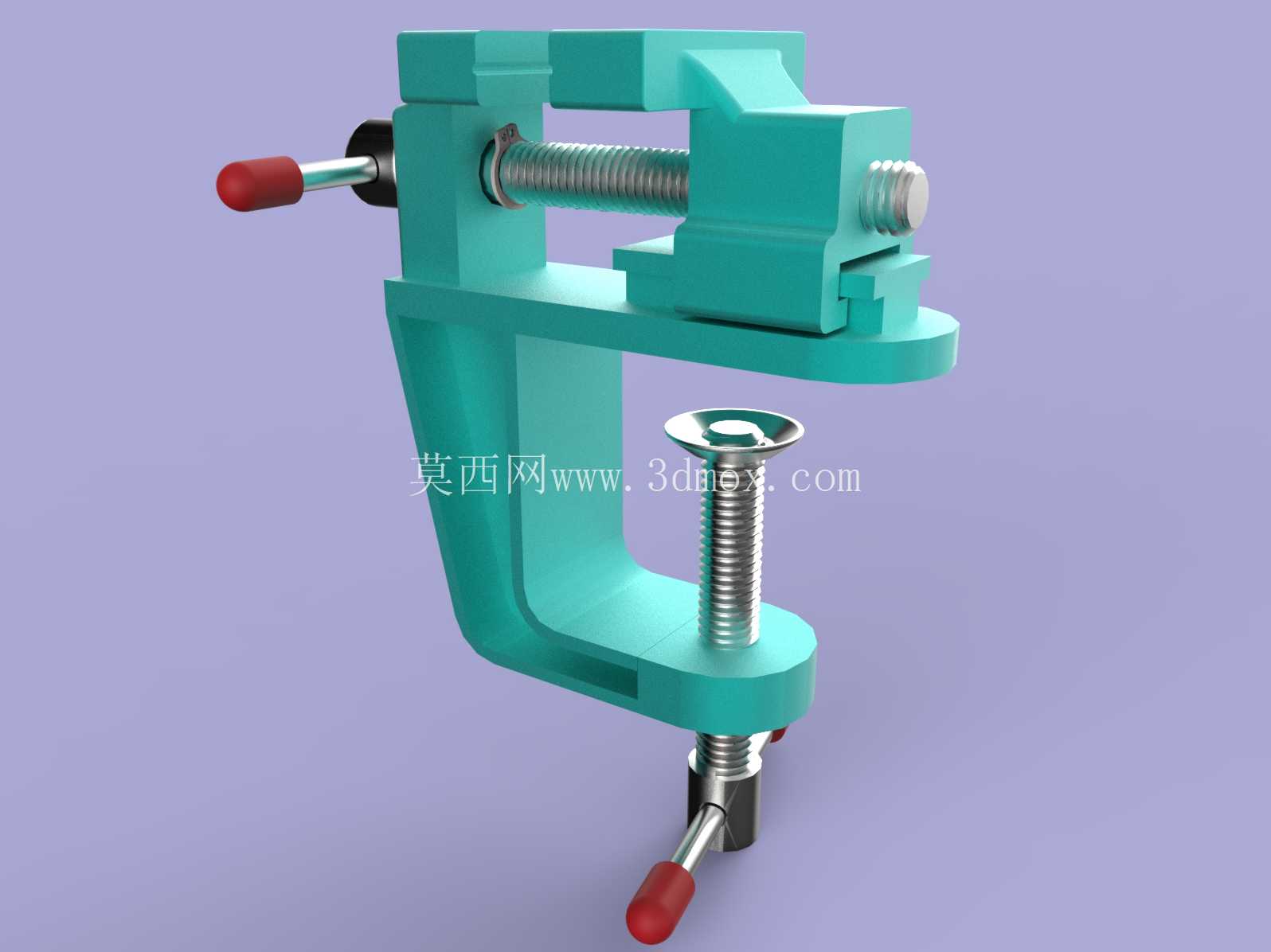

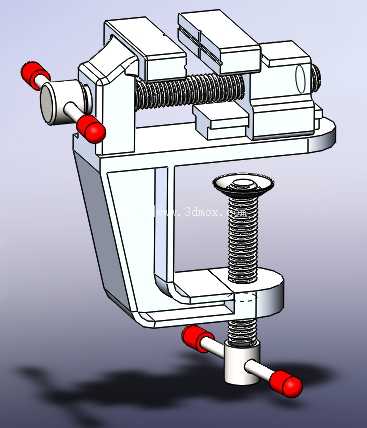

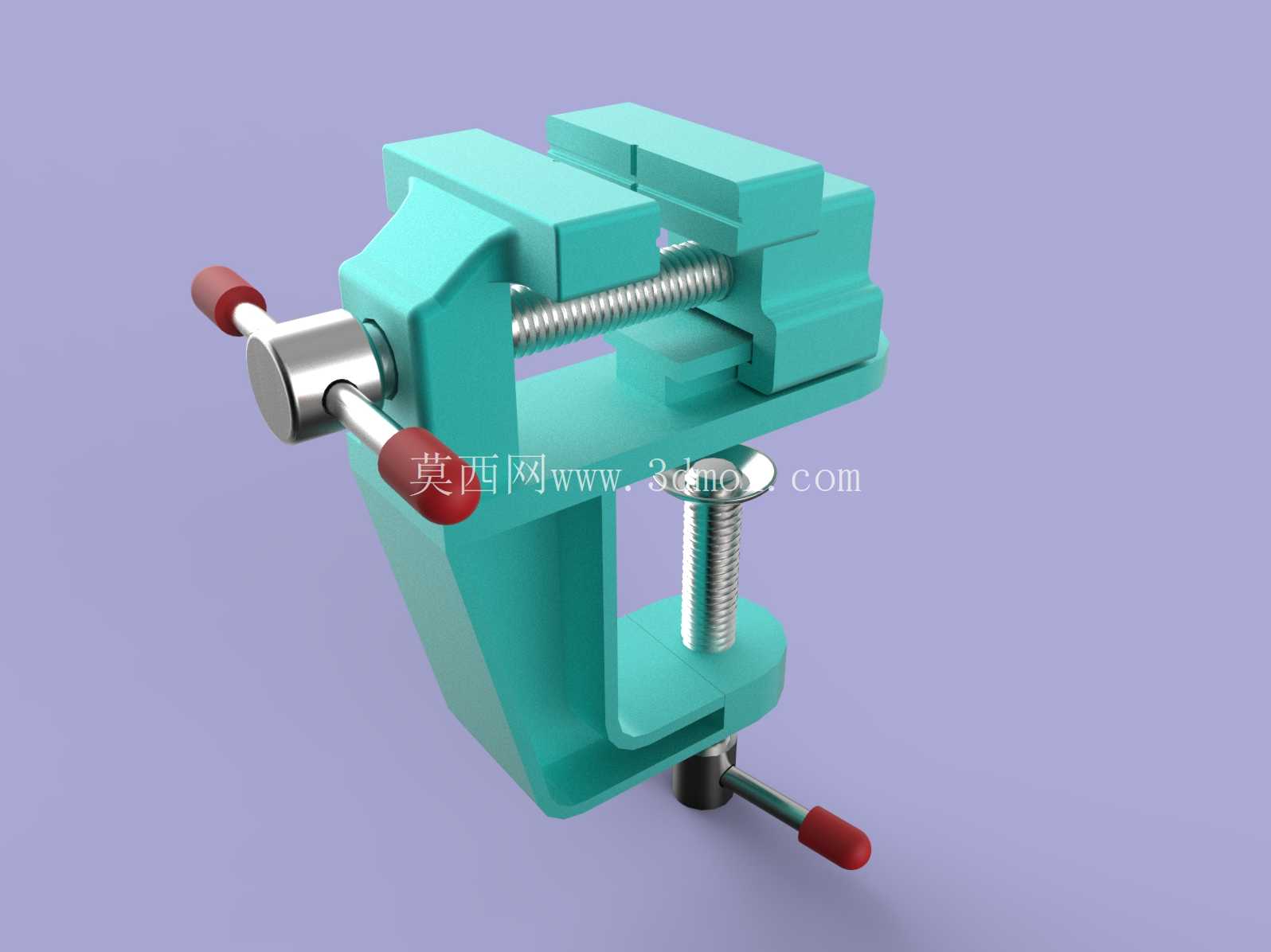

　　这款小型夹持工具的设计初衷，是填补精密小件加工场景下常规台虎钳适配性不足的空白，在电子元器件引脚修整、精密铜件去毛刺、小型塑料件粘接定位、首饰加工打样、模型零件修配等作业场景中，常规落地式或大尺寸台虎钳往往存在夹持行程冗余、钳口过宽易损伤薄壁小件、安装占用空间大的问题，这款迷你夹持装置刚好匹配这类轻载精密作业的需求。从结构设计逻辑来看，整体采用分体式铸造主体框架，活动钳身与固定钳身通过梯形传动丝杠连接，丝杠端部设置双握柄手摇结构，相比单柄旋钮结构，双握柄可以在夹持锁紧时提供更均匀的扭力输入，避免单侧施力导致的钳身偏移，保证钳口贴合面的平行度误差控制在0.02mm以内，满足小件夹持的定位精度要求。钳身底部的夹持固定结构采用垂直锁紧丝杠搭配底部压块的设计，安装边界适配10-50mm厚度的桌面边沿、工作台侧帮或者工装架横梁，不需要在工作台面打孔安装，拆卸移位灵活，不会破坏作业台面的完整性，对于流动作业、临时工位搭建或者家用DIY场景的适配性更强。钳口部分采用平口直面设计，没有额外的齿状防滑结构，避免硬质齿面在软质金属、塑料、木质小件表面留下压痕，实际使用时如果需要加持异形件，也可以自行搭配橡胶垫、铜皮作为钳口衬垫，拓展夹持适配范围。

　　传动丝杠的螺距选用1.5mm的细牙梯形螺纹，一方面细牙螺纹的自锁性能更好，夹持锁紧后不会因为作业过程中的振动出现松脱，另一方面细牙传动的进给量更平缓，调整夹持开度时可以精准控制夹持力，避免用力过大夹碎脆性材质的加工件。整体结构的受力路径经过优化，夹持作业时的反作用力依次通过活动钳身、传动丝杠、固定钳身传递到底部安装夹，最终由工作台边沿承接，不会出现局部应力集中导致的钳身变形，在最大500N的夹持力工况下，钳口的张开量偏移量不超过0.03mm，完全满足轻载精密作业的刚性要求。从外形尺寸来看，钳身整体长度不超过150mm，钳口最大开度为60mm，闭合状态下整体高度不超过120mm，收纳时可以直接放入工具抽屉，不会占用过多仓储空间。

　　在实际应用场景中，除了常规的钳工修配作业，这类迷你虎钳还可以搭配小型台钻、电磨使用，作为临时定位工装固定小型加工件，解决小型电动工具作业时工件手持不稳的问题；在电子维修场景中，可以用来固定电路板、小型接插件进行焊接作业，相比专用的电路板夹具，它的夹持行程更大，适配不同厚度的工件；在手工模型制作场景中，不管是木质航模零件的裁切粘接，还是塑料拼装模型的修边打磨，都可以通过它固定工件，解放双手完成精细化作业。设计过程中特意简化了不必要的附属结构，没有额外加装转盘、角度倾斜等调节机构，一方面控制整体重量，单只重量不超过1.2kg，搬运移位轻便，另一方面减少活动连接结构带来的装配间隙，保证夹持状态下的整体刚性，避免多余活动间隙导致的作业抖动。

　　固定钳身与底部安装座采用一体化成型结构，相比拼接式结构，装配环节更少，长期使用后的结构精度保持性更好，不会因为连接螺丝松动导致钳身晃动。锁紧丝杠的底部压块采用球面接触设计，即使安装台面存在轻微的倾斜或者不平整，压块也可以自动适配贴合面，保证锁紧后的整体稳定性，不会出现单点接触导致的夹装松动。手摇握柄的端部采用绝缘防滑材质，在进行涉及焊接、带电检测的作业时，可以避免金属手柄导电带来的安全隐患，同时防滑纹理设计在手上沾有切削液、油污的状态下也能稳定施力，不会出现打滑脱手的情况。
