机加工夹持用手动台虎钳结构设计

　　活动钳身通过梯形丝杠副与固定钳身连接，丝杠采用大导程梯形螺纹设计，既保证了足够的轴向传动力矩，转动手柄时可快速带动活动钳身开合，调整夹持范围，同时梯形螺纹的自锁特性可以在夹持到位后自动锁止，避免加工过程中受振动影响出现钳口松动、工件移位的问题。钳口部位设计了可更换的齿面钳口板，齿形采用交叉网纹结构，夹持金属工件时可以增加接触摩擦力，即便是表面带有少量切削液或油污的工件，也能保证足够的夹持力，不会出现打滑偏移；钳口板通过沉头螺钉固定在钳身上，长期使用出现齿面磨损后，只需要拆卸更换钳口板即可，不需要整体更换钳身，降低工装维护成本。在常规机加工工位、钳工装配台、小型维修作业场景中，手动虎钳是承担工件定位夹持的核心基础工装，其夹持稳定性直接影响后续锉削、钻孔、攻丝、小零件打磨、零部件拆装等工序的作业精度。这款手动虎钳的整体结构围绕刚性夹持、操作便捷性两个核心需求展开，主体采用固定钳身与活动钳身配合的经典布局，固定钳身作为整个工装的承载基座，底部预留了与工作台面连接的安装孔位，可通过T型螺栓直接固定在标准钳工台或机床辅助工作台面上，安装边界适配多数常规工位的台面厚度，不需要额外定制转接板即可完成装夹固定。

　　丝杠端部的转动手柄采用弯折式杠杆结构，操作人员施加较小的径向力即可获得足够的夹持力矩，不需要额外加力杆就能满足常规有色金属、低碳钢工件的夹持需求，手柄与丝杠的连接部位设置了防脱结构，避免操作过程中手柄滑脱。从结构设计逻辑来看，这款虎钳的固定钳身与活动钳身的导轨配合面采用了燕尾槽结构，相比平导轨结构，燕尾槽可以同时承受垂直方向和水平方向的载荷，在承受钻削类的轴向冲击力时，活动钳身不会出现向上翘起的问题，保证夹持精度的稳定性。整体外形尺寸适配常规工位的操作空间，最大开合行程覆盖多数小型零件的夹持需求，钳身高度设计符合人体工程学操作高度，操作人员在站姿或坐姿作业时，手腕可以保持自然姿态，长时间作业不易产生疲劳。

　　在实际应用中，这类虎钳不仅可以用于常规的钳工加工作业，也可以作为小型工装的定位基座，配合角度垫块、V型块等附件，完成轴类、套类、异形小零件的定位装夹，满足多品种小批量零件的加工、维修、装配需求。钳身主体采用铸铁材质结构设计，铸铁本身的减震性能可以吸收加工过程中产生的振动，减少振动传导到工作台面，提升作业过程的稳定性，同时铸铁的刚性足够，在额定夹持力范围内不会出现钳身变形，长期重复使用也能保持钳口的平行度精度。丝杠与活动钳身的连接部位设置了推力轴承，减少转动手柄时的摩擦阻力，即便在夹持较大尺寸工件时，转动手柄也不会出现卡滞、费力的问题，操作手感顺畅。

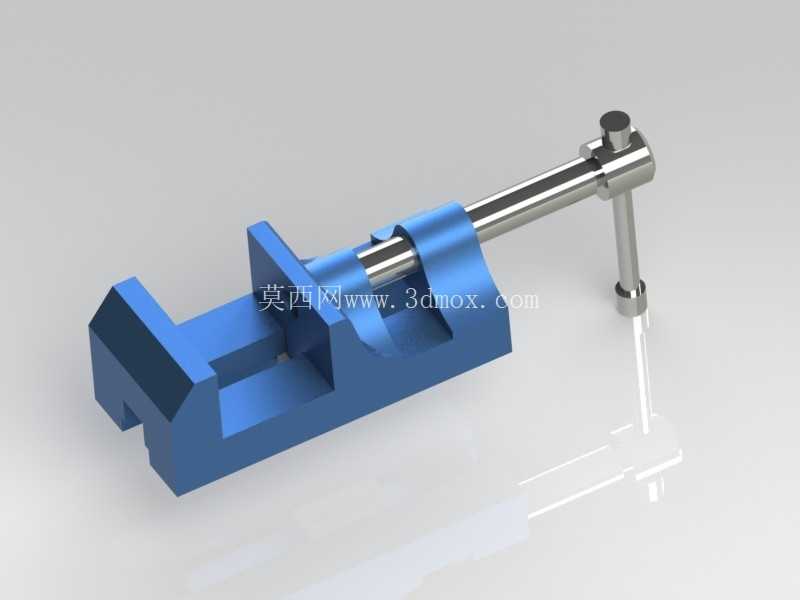

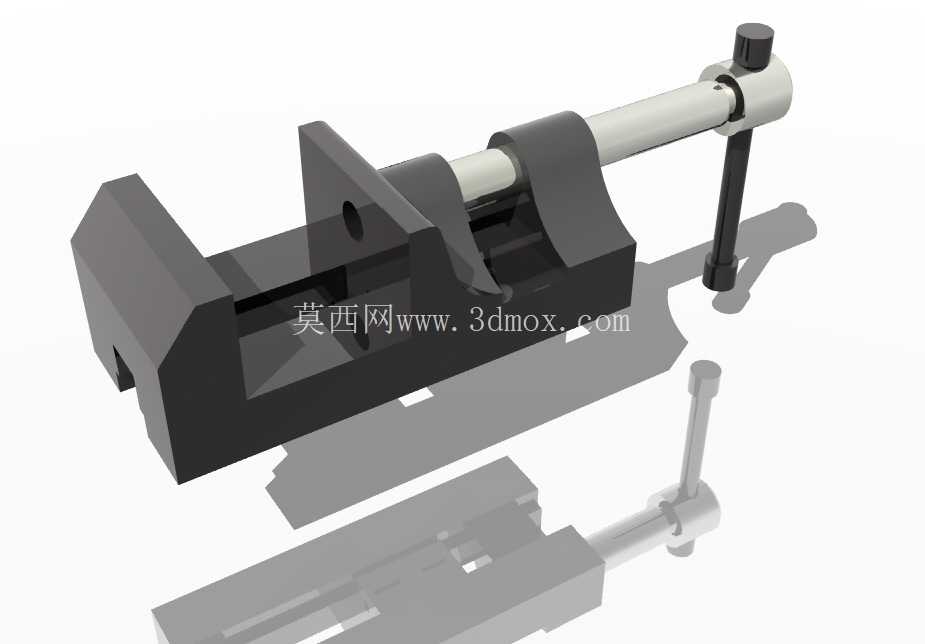

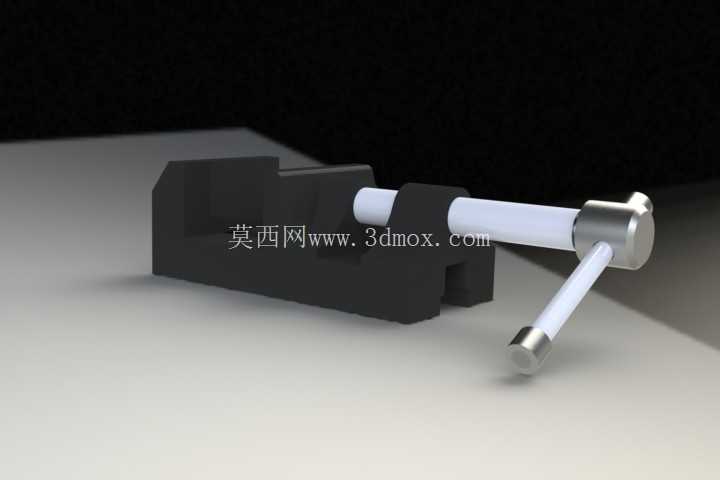

　　钳身的所有棱边都做了倒角处理，避免安装、操作过程中尖锐棱边划伤操作人员，符合工装设计的安全要求。在安装适配性上，这款虎钳的底部安装孔位间距符合通用工装的安装标准，可以直接替换同规格的老旧虎钳，不需要重新在工作台面打孔，降低工位改造的工作量。从三维建模的角度来看，整个模型的结构拆分完全按照实际加工装配逻辑划分，固定钳身、活动钳身、丝杠、手柄、钳口板、固定螺钉等零件都做了独立的结构建模，配合间隙符合实际装配公差要求，可以直接用于工装结构的受力分析、装配干涉检查，也可以作为机加工教学的演示模型，帮助初学者理解手动夹持工装的工作原理与结构组成。
