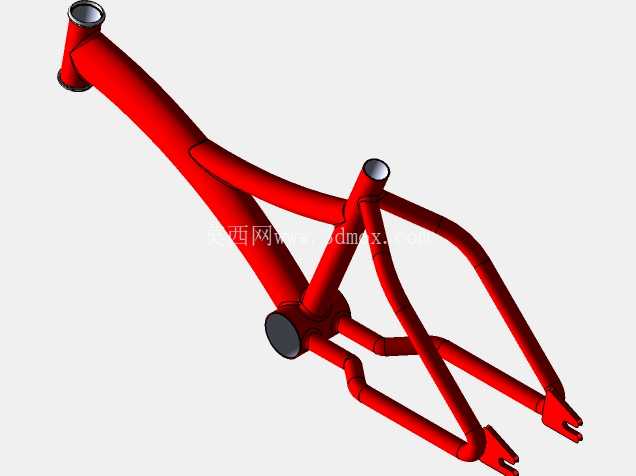

儿童自行车车架结构三维设计

这款儿童自行车车架的结构设计，首先要匹配低龄儿童的骑行使用场景，针对3-6岁年龄段孩童的身高、肢体活动范围做适配，区别于成人自行车车架的尺寸逻辑，所有管型的弯折角度、连接点位都要兼顾骑行时的腿部活动空间，避免孩童蹬踏时出现磕碰车架的情况。从实际使用场景来看，这类车架主要应用于入门级儿童代步自行车，适配小区休闲骑行、公园短途游玩的使用需求，不需要承载高强度越野骑行的载荷，因此在管材壁厚选择上兼顾轻量化与结构强度，既不会因为车架过重增加孩童推行、骑行的负担，也能保证日常使用过程中跌落、轻微碰撞时不会出现结构变形。

从功能特性来看，车架作为童车的核心承载基体，需要同时完成多个部件的安装定位：头管位置负责连接前叉与车把组件，需要保证转向轴线的倾角符合童车操控逻辑，过大的后倾角会导致转向过于灵敏孩童难以控制，过小的倾角则会让转向过于沉重，增加孩童操控车把的难度；中管位置用于安装座管，可调节范围覆盖该年龄段孩童的坐高区间，不需要额外更换配件就能适配不同身高的使用者；后叉端的开口结构直接卡装后轮轴，配合勾爪结构可以快速完成后轮的拆装，不需要复杂的工装就能完成后轮的维护调整，同时后下叉与后上叉的间距匹配常规童车轮组的宽度，预留了刹车组件、挡泥板的安装空间，不需要额外对车架做打孔改造就能完成整车装配。

设计过程中首先确定的是整车的轮距与轴距参数，轴距控制在适配12寸轮组的范围，保证整车的转弯半径足够小，适配孩童在狭小空间内转向的需求，同时不会因为轴距过短导致骑行时容易后翻。管材的弯折工艺采用一体弯管成型，减少不必要的焊接点位，每一处焊缝的位置都避开了应力集中区域，比如头管与上管、下管的连接位置采用弧形过渡，而不是直角对接，避免骑行过程中反复受载出现焊缝开裂的情况。五通位置的连接结构做了加厚处理，这里是骑行时蹬踏力的主要承载点，孩童蹬踏的发力方式不像成人那样均匀，经常会出现单侧突然发力的情况，加厚的五通衬套可以分散局部应力，避免中轴位置出现变形。

安装边界方面，车架的头管内径匹配通用童车前叉的舵管尺寸，不需要定制专用的碗组配件就能完成装配；后叉的开档尺寸符合常规12寸童车轮组的轴长标准，市面上的通用后轮组件都可以直接安装；中管的内径适配标准口径的座管，座管夹的安装位预留了足够的锁紧空间，不会出现锁不紧导致座管下滑的情况。整车的重心位置经过调整，当孩童坐在坐垫上时，重心落在前后轮的中心偏前位置，既可以保证骑行时前轮有足够的转向抓地力，也能避免急刹时出现前翻的风险。另外车架的所有外露管端都做了卷边处理，没有尖锐的切口，避免孩童在搬运、玩耍过程中被划伤，所有焊接位置都做了打磨平滑处理，不会出现凸起的焊渣刮蹭衣物或者皮肤的情况。

从结构强度验证的角度，这类车架需要承受垂直方向100kg的静载荷不会出现永久变形，侧向施加30kg的载荷时车架的形变量在允许范围内，完全可以满足孩童日常使用的强度需求，同时管材的重量控制在合理区间，整车装配完成后的总重量不会超过8kg，孩童可以独立完成车辆的扶起、短距离挪动。车架的走线位置预留了刹车线的过线孔，内走线的设计既可以避免刹车线外露被剐蹭损坏，也能让整车外观更加简洁，不会出现走线杂乱勾挂外物的情况。
