带链轮结构儿童自行车后轮结构设计

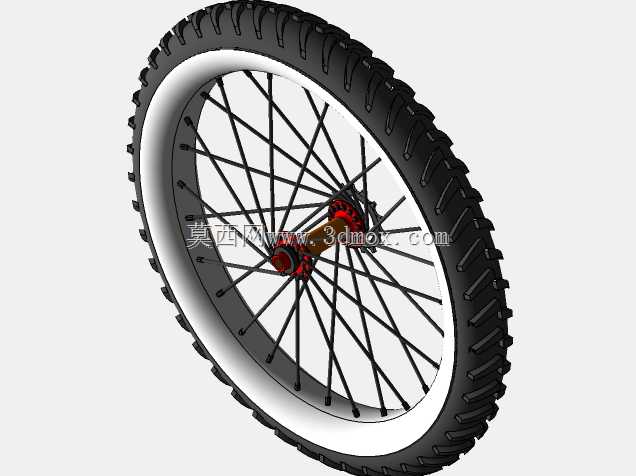

在儿童代步出行装备的结构开发环节，后轮作为整车承载、动力传递的核心部件，其结构合理性直接决定骑行安全性、传动效率与使用耐久度。这款儿童自行车后轮的三维结构设计，围绕低龄儿童骑行的实际使用场景搭建，适配轮径约5.5英寸的儿童自行车产品，可直接用于童车整车装配、零部件替换以及结构验证环节。从实际应用场景来看，该后轮主要适配面向3-6岁儿童设计的小型儿童自行车，这类车型通常用于小区休闲骑行、儿童平衡能力训练、短距离代步等场景，后轮需要同时承担车身及儿童的整体载荷、传递脚踏输入的扭矩、配合刹车组件实现制动功能，同时还要应对铺装路面、轻微非铺装路面的颠簸冲击，因此结构设计上需要兼顾强度、轻量化与转动顺滑度。设计思路上，整体采用经典的辐条式轮组结构，没有采用一体轮的设计方案，主要是考虑到辐条结构可通过调整辐条张力修正轮圈偏摆，后期维护成本更低，同时辐条结构的重量更轻，能降低儿童骑行时的轮组转动惯量，让起步、滑行更轻松。轮圈部分采用带唇边的结构设计，可适配对应规格的充气橡胶外胎，外胎表面设计有连续的块状防滑胎齿，能够在湿滑路面、轻微砂石路面提供足够的抓地力，避免骑行时出现侧滑风险；轮圈内侧预留了内胎安装的容纳空间，胎边卡槽的尺寸经过匹配设计，可保证充气后外胎与轮圈贴合紧密，不会出现高速转动下脱胎的安全隐患。辐条采用径向交叉的排布方式，每根辐条两端分别固定在轮圈的辐条孔与花鼓的法兰盘上，通过辐条帽可调整单根辐条的张紧力，保证整个轮圈的径向跳动、端面偏摆控制在合理公差范围内，避免骑行时出现轮组晃动感。花鼓部分集成了链轮安装位，链轮与花鼓采用同轴固定结构，脚踏输入的动力通过链条传递到链轮后，可直接带动后轮整体转动，减少动力传递过程中的损耗；花鼓内部预留了轴承安装位，可适配标准规格的深沟球轴承，保证轮组转动时的顺滑度，降低骑行过程中的阻力。安装边界方面，花鼓两端的轴径尺寸匹配通用儿童自行车的后叉开档尺寸，轴端预留了锁紧螺母的安装位置，可直接固定在整车后叉上，不需要额外做结构修改；链轮的齿形、节距匹配对应规格的儿童自行车链条，安装后链条与链轮的啮合间隙符合传动设计要求，不会出现跳齿、掉链的问题。整个轮组的结构设计充分考虑了儿童使用过程中的误操作、过载等极端情况，辐条的排布密度、轮圈的壁厚、花鼓的结构强度都经过针对性强化，在保证轻量化的前提下，能够承受儿童骑行过程中的颠簸冲击、急刹载荷，同时零部件均采用童车领域通用的标准规格，后期替换维修时可直接采购通用配件，降低全生命周期的使用成本。
