50毫升容量医用注射器结构设计

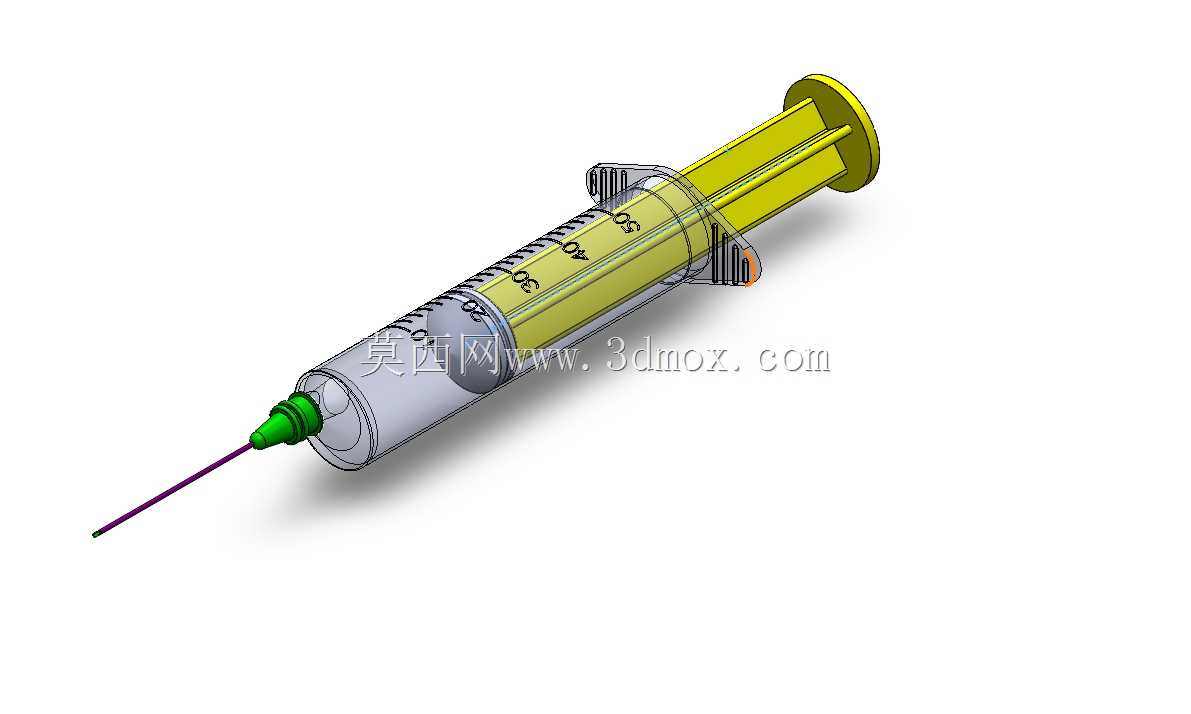

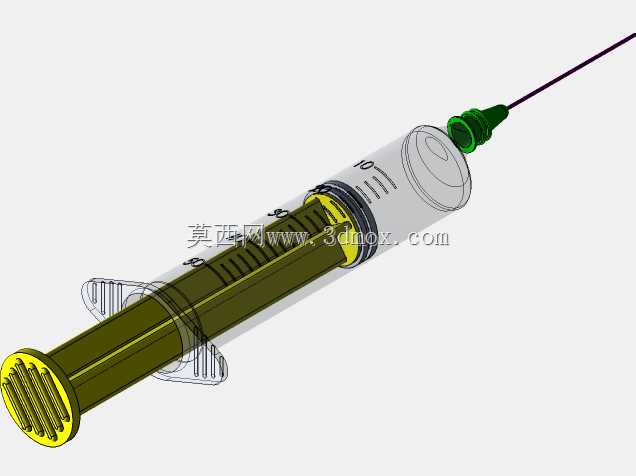

这款50毫升规格的注射器，是临床医护场景中常用的大容量药液推注器具，日常可用于静脉推注给药、大容量药剂抽吸配置、外科术中术区冲洗、营养管路输注等多种场景，相比小规格注射器，它单次抽吸容量更大，能减少反复抽吸药液的操作频次，降低药液暴露污染的风险，在急诊抢救、手术室配置药液、病房长期补液给药等场景下适配性极强。从结构设计来看，整个产品分为芯杆、活塞、外套、针头连接座、注射针几个核心部分，外套采用透明医用级材质制作，筒壁外侧蚀刻有清晰的容量刻度，刻度从筒身靠近针头端向芯杆推入端递增，最小刻度间隔满足临床给药的剂量精度要求，医护人员可直接透过筒壁观察内部药液的容量、性状，及时发现药液中是否存在絮状沉淀、气泡等异常情况。芯杆端部的橡胶活塞与外套内壁过盈配合，配合面的粗糙度控制在极低水平，保证推注过程中阻力均匀无卡顿，同时不会出现药液渗漏的问题，芯杆尾部的推片做了加宽防滑设计，医护人员推注时手掌受力均匀，长时间操作也不易产生滑脱、发力不稳的情况。针头连接座采用标准鲁尔接头结构，可适配通用规格的注射针头、输液管路、延长导管等配件，连接后锁紧力满足临床使用要求，不会在推注压力较大时出现接头脱落、漏液的问题。设计过程中充分考虑了手持操作的人机工程需求，外套筒身的指托位置做了凸起的防滑翼结构，医护人员抽吸药液时，中指与无名指可卡在防滑翼下方，拇指按压芯杆推片即可稳定发力，单手即可完成抽吸、推注的全流程操作，不需要额外辅助固定。整体外形尺寸适配常规的注射器固定架、输液泵卡槽等配套设备，安装边界符合通用医用器具的配套尺寸要求，不需要额外定制适配夹具即可在现有临床设备上使用。筒身的刻度标识做了耐磨处理，常规握持、消毒擦拭不会导致刻度脱落模糊，保证整个使用周期内剂量读取的准确性。活塞的材质选用耐常规药液腐蚀的医用橡胶，接触不同PH值的药液都不会出现溶胀、掉屑的问题，避免异物进入药液造成医疗风险。针头与连接座的装配做了同轴度校验，保证针尖正直无偏斜，穿刺时能减少对组织的额外损伤。
