简约三叶基础款家用吊扇结构设计

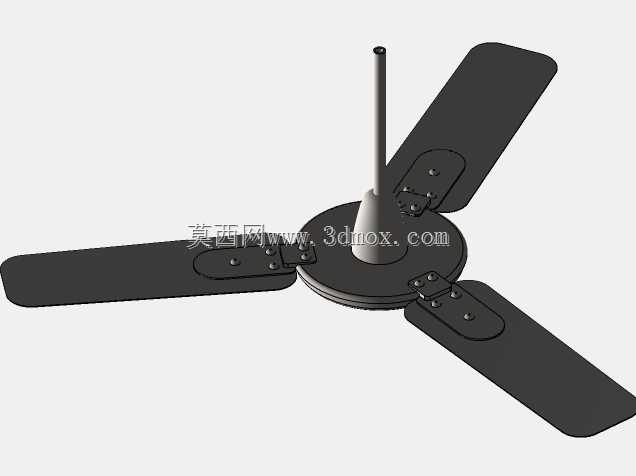

　　日常民用空间的空气循环需求里，吊装式风扇始终是低能耗、大覆盖范围通风方案的首选，这款基础结构的三叶吊扇，正是针对无复杂功能需求的常规通风场景做的简化结构设计，去掉了所有电控、调速相关的附加组件，只保留核心的机械承载与送风结构，方便后续做不同功能模块的拓展适配。从实际安装场景来看，这类吊扇的适配场景覆盖普通住宅客厅、卧室，也可用于小型商铺、食堂、临时搭建的活动场馆等层高在2.6米到3.5米之间的空间，吊装结构不占用地面摆放面积，送风范围覆盖下方直径6到8米的圆形区域，相比落地扇、台扇的局部送风，能带动整个空间的空气缓慢流动，不会产生直吹的强烈不适感，尤其适合需要持续保持空气流通、又不希望气流直吹人体的场景。结构设计上，整体采用中心对称的三叶布局，相邻扇叶夹角保持120度，这种布局相比四叶、五叶结构，转动时的动平衡更容易调校，单个扇叶的承载负荷更低，对吊装吊杆的抗扭强度要求也更宽松，长期运行的结构稳定性更好。中心的主机座采用圆盘式结构，上表面做锥度过渡连接吊装吊杆，下表面为平整平面，三个扇叶通过金属连接片固定在主机座边缘的安装位上，连接片上预留的长条形安装孔可以微调扇叶的安装角度，方便在装配阶段校正整体动平衡，避免转动时出现抖动、异响的问题。

　　扇叶采用长条形平直翼型设计，没有做复杂的曲面扭角，这种设计的加工难度低，冲压成型后只需要做边缘的钝化处理即可，平直结构在低速转动时就能推动较大体量的空气流动，送风柔和，同时因为翼型简单，运转时的风切噪声更小，适合对静音有要求的室内场景。吊装吊杆采用空心圆管结构，既可以降低整体自重，也预留了内部走线的空间，吊杆顶端做了安装法兰结构，能够直接固定在天花板的预埋吊装点上，法兰上的安装孔位按照常规民用建筑的吊装预埋件尺寸设计，不需要额外做转接件就能适配大部分已有的吊扇安装点位。

　　安装边界方面，整体结构的最大回转直径为1200毫米，安装时需要保证扇叶距离周边墙面、障碍物的距离不小于300毫米，避免转动时气流受遮挡影响送风效率，同时防止异物触碰运转的扇叶造成安全隐患；吊杆的长度可以根据实际层高调整，常规配置的吊杆长度为200毫米，适配2.8米左右的标准层高，保证扇叶距离地面的高度不低于2.3米，满足民用电气安装的安全规范要求。从结构受力角度来看，整个吊扇的重量全部通过吊杆传递到顶部安装点，主机座与吊杆的连接位置做了加厚的嵌件结构，避免长期受重力和转动扭矩作用出现连接松动；扇叶与连接片的固定位置采用多点螺栓固定，每个连接点都加装了防松垫片，抵消长期运转产生的振动带来的螺栓松脱风险。

　　因为没有集成电机和电气元件，这个结构框架可以适配不同功率的内转子吊扇电机，只需要匹配主机座内部的安装孔位即可，用户可以根据实际需要的送风距离、转速要求选配对应的动力组件，也可以后续加装灯组、调速模块等附加配件，拓展成吊扇灯等复合功能产品。在建模过程中，所有的安装配合面都预留了合理的装配公差，扇叶连接片的折弯角度按照实际装配需求做了精准的角度设定，保证装配后三个扇叶处于同一水平面上，避免出现高低差导致运转时的气流紊乱；所有的棱角位置都做了圆角过渡处理，既避免加工、装配过程中划伤操作人员，也能减少转动时的空气阻力，降低不必要的能耗。
