工业重型轨道式重物搬运移动架结构

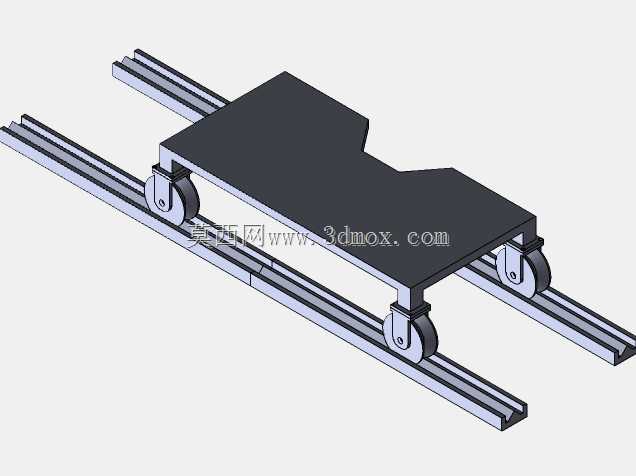

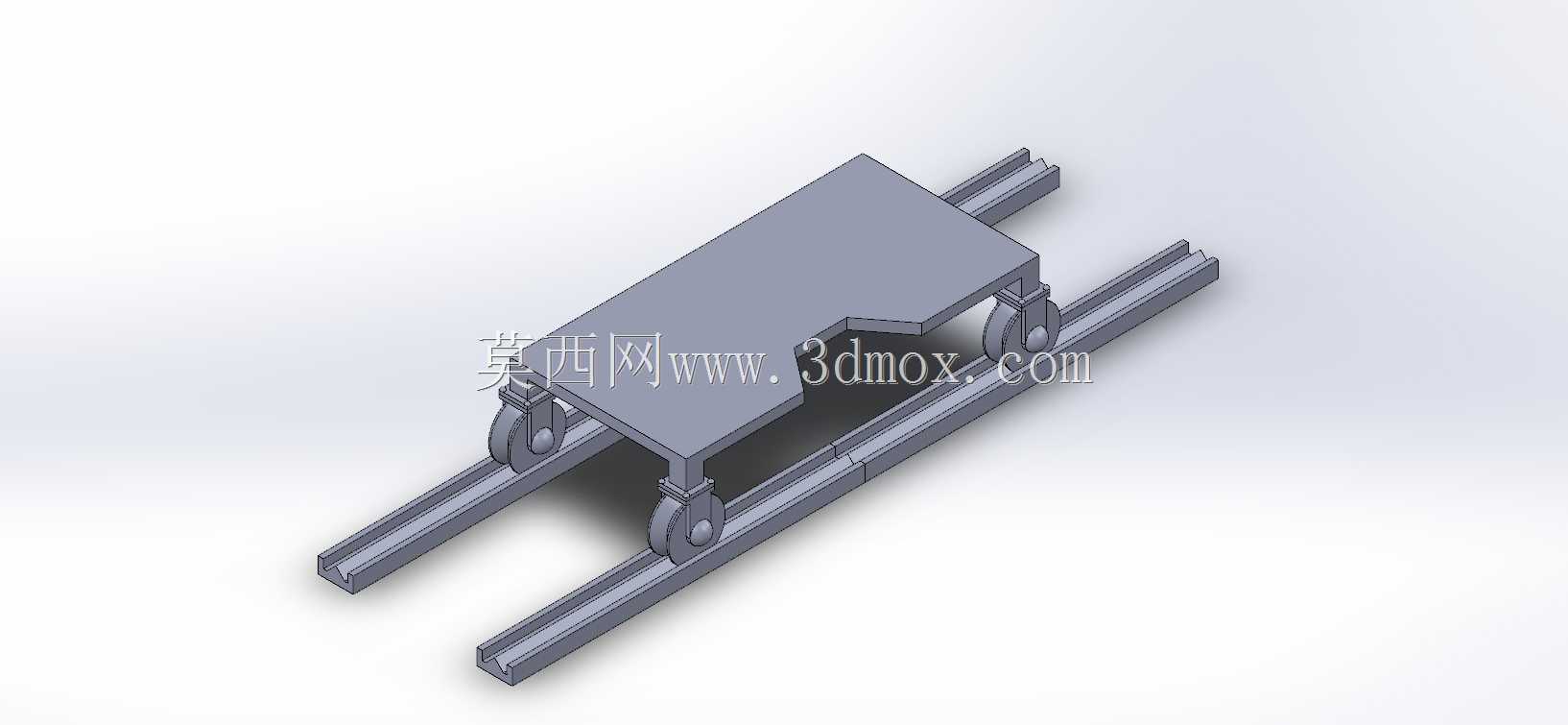

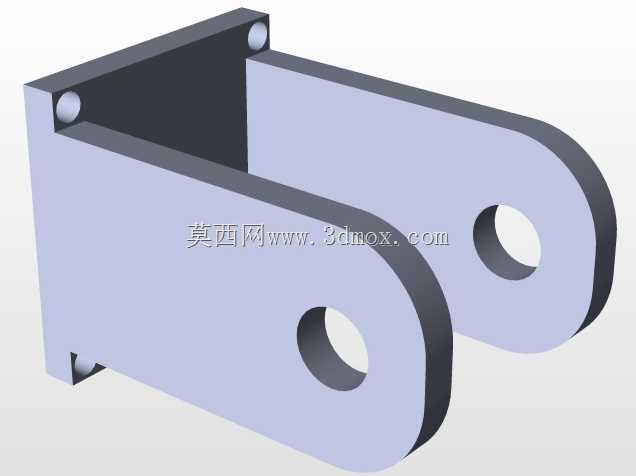

该移动架主要面向厂区内固定轨道线路的重载物料转运场景，常见于重型加工车间、铁路货场、冶金生产工段的短距离物料输送环节，适配沿预设轨道往复运行的作业需求，替代传统无轨转运设备在固定路径下的跑偏、载重不足问题。整体结构采用承载平台加双侧滚轮组的布局形式，承载平台为整块钢板裁切成型，边缘做倒角处理避免应力集中，平台下方对应轨道位置对称布置四组带轮缘的行走滚轮，轮缘卡在轨道两侧起到导向作用，防止运行过程中脱轨。滚轮通过销轴与平台下方的支座铰接，支座与平台底面采用满焊连接，焊缝高度根据额定载重做对应设计，保证重载下连接强度足够。设计过程中优先考虑载重工况下的结构刚度，平台厚度根据额定承载的重物压强做选型，避免重载下平台中部出现下挠变形，滚轮的轮压计算按照最偏载工况取值，即重物放置在平台最边缘位置时，单侧滚轮承受的最大载荷不超过滚轮材料的许用接触应力。轨道采用标准重型钢轨截面，安装时需保证两根轨道的平行度公差在允许范围内，轨道顶面的高度差控制在毫米级，避免移动架运行过程中出现卡滞、滚轮受力不均的情况。移动架的安装边界需匹配轨道的铺设间距，滚轮组的内侧间距与轨距保持合理间隙，既保证运行顺畅，又不会出现横向窜动量过大的问题。平台上表面可根据实际转运物料的形式加装定位挡块、绑挂点等附属结构，适配不同外形的重物固定需求，防止转运过程中重物滑移。行走滚轮采用耐磨钢材制作，轴孔位置加装自润滑衬套，减少日常维护的润滑频次，适配厂区多尘、重载的恶劣作业环境。整体结构无复杂传动部件，可通过外部牵引或者配套的驱动装置带动沿轨道移动，结构可靠性高，维护成本低，适合固定路径下的频繁重载转运作业，在设计建模时对各部件的配合间隙做了合理预留，滚轮与轨道的配合间隙、销轴与衬套的转动间隙都按照机械设计手册的推荐值选取，保证加工装配后能够顺畅运行，不会出现装配干涉的问题。
