双叉式环形连接机械构件结构设计

项目分类:通用五金配件 发布时间:2026-05-26 ID:1160832
  • 双叉式环形连接机械构件结构设计
  • 双叉式环形连接机械构件结构设计

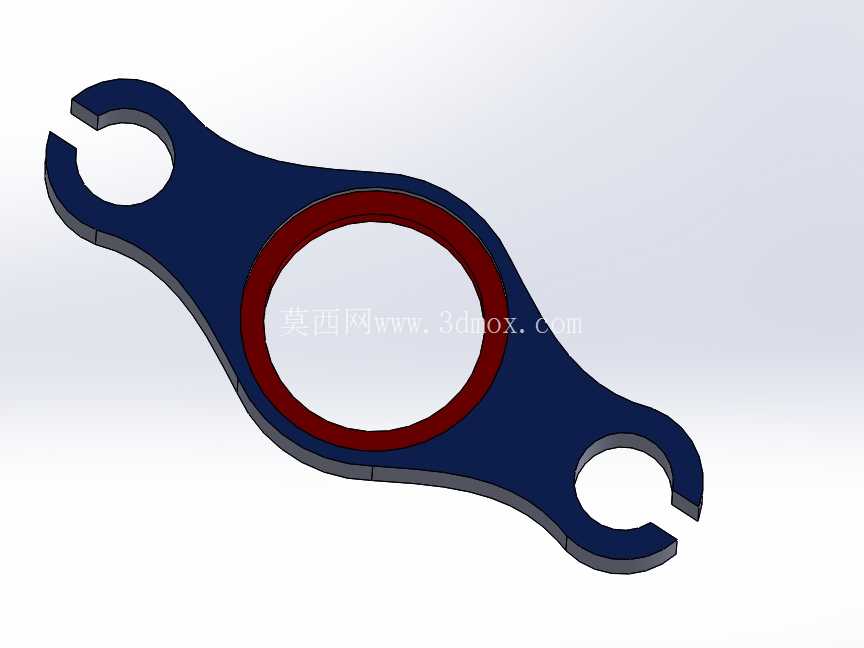

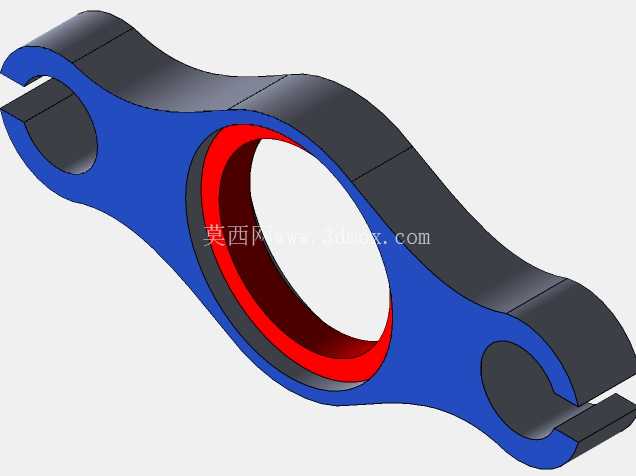

  该构件属于机械传动与工装连接场景下的受力连接件,整体采用异形臂式结构,主体为扁平状长条形臂身,中部设置大尺寸环形安装位,两端各延伸出带开口叉耳的连接端,这类结构常见于需要实现多节点铰接、同时传递径向载荷与小幅扭矩的工装夹具、小型传动机构以及玩具类机械演示装置中。从实际使用场景来看,这类双叉环臂构件可作为小型机械臂的中间连接节,也可用于教具类机械结构的传动连杆,中部的环形位用于嵌套轴套或者轴承,实现与中心转轴的转动配合,两端的开口叉耳则通过销轴与相邻构件铰接,开口设计的作用是在装配时无需从轴端穿入,可直接从侧向卡入对应销轴,大幅提升狭小空间内的装配效率,同时在需要快速拆卸维护的场景下,无需拆解整段传动链即可完成该构件的更换。

  设计过程中首先需要确定中部环形位的内径尺寸,该尺寸直接决定了适配的轴径或者轴承外径,需要根据所传递的载荷大小核算环形壁的厚度,避免在受径向冲击时出现环壁开裂的情况;臂身的宽度从环形位向两端叉耳处逐渐收窄,既可以控制整体重量,又能保证应力传递路径平滑,避免截面突变带来的应力集中问题。两端叉耳的开口宽度需要与适配的销轴直径保持间隙配合,开口处的倒角设计既方便装配时的导向,又能减少销轴卡入时对叉耳边缘的磕碰损伤;叉耳上的销孔与中部环形位的中心距是核心安装尺寸,直接决定了整个连杆机构的传动比与运动行程,建模时需要严格控制三个安装位的中心位置度公差,避免装配后出现运动卡滞或者传动间隙过大的问题。

  从安装边界来看,该构件的整体厚度需要匹配相邻铰接构件的安装间隙,臂身的外轮廓需要做倒圆角处理,避免运动过程中与周边构件发生剐蹭;中部环形位的端面需要设置沉台,用于容纳轴承的外圈或者轴用挡圈,保证转动副的轴向定位可靠,两端叉耳的销孔同轴度需要控制在合理公差范围内,否则会导致销轴装配后出现别劲的情况,加速铰接位的磨损。这类构件在实际加工时通常采用板材激光切割后做去毛刺处理,环形位内圈如果需要与轴承配合,还需要额外做精镗加工保证尺寸精度,表面做氧化发黑处理提升防锈能力;如果用于载荷较大的工业场景,还需要在叉耳开口处设置锁紧螺钉孔,装配后通过螺钉锁紧开口,消除叉耳与销轴之间的配合间隙,提升传动刚度。

  在三维建模过程中,需要优先绘制三个安装位的中心基准,再通过样条曲线连接臂身的外轮廓,保证轮廓过渡顺滑,同时对所有受力拐角处做圆角优化,通过有限元分析验证最大载荷下的应力分布,对应力集中的位置适当增加壁厚或者加大圆角半径,确保构件在额定载荷下不会出现塑性变形。对于玩具类或者演示类的应用场景,可适当降低尺寸公差要求,选用工程塑料通过注塑工艺加工,进一步降低生产成本,同时减轻整体重量,避免运动过程中惯性过大导致机构运行不稳。
