带等轴测尺寸标注的机械练习块体结构

　　日常做机械结构入门练习时，这类带完整等轴测尺寸标注的块体结构，是新手建立三维空间建模逻辑最常用的训练载体，很多刚接触结构设计的从业者，都是从这类带凸台、凹槽、阶梯面的组合块体开始，练习从二维尺寸标注到三维实体建模的转换思路，避免后续做复杂设备结构时出现空间尺寸错位、特征边界混淆的问题。

　　先看实际应用场景，这类练习构件的建模逻辑，和很多工业设备里的安装定位块、工装承托块、小型设备的基座连接块的设计逻辑完全一致——都是在规则基体上通过切除、凸台拉伸做出不同功能的安装面、避让槽、定位台阶，比如自动化生产线里的工件定位挡块，需要根据输送线的工件轮廓做出避让缺口，根据安装螺栓的位置做出凸台定位面，尺寸公差和特征位置的控制逻辑，和这个练习块的尺寸标注逻辑完全相通，练熟这类结构的建模，后续做实际工装零件时就能快速理清特征的先后顺序，不会出现特征建模顺序错误导致的尺寸干涉。

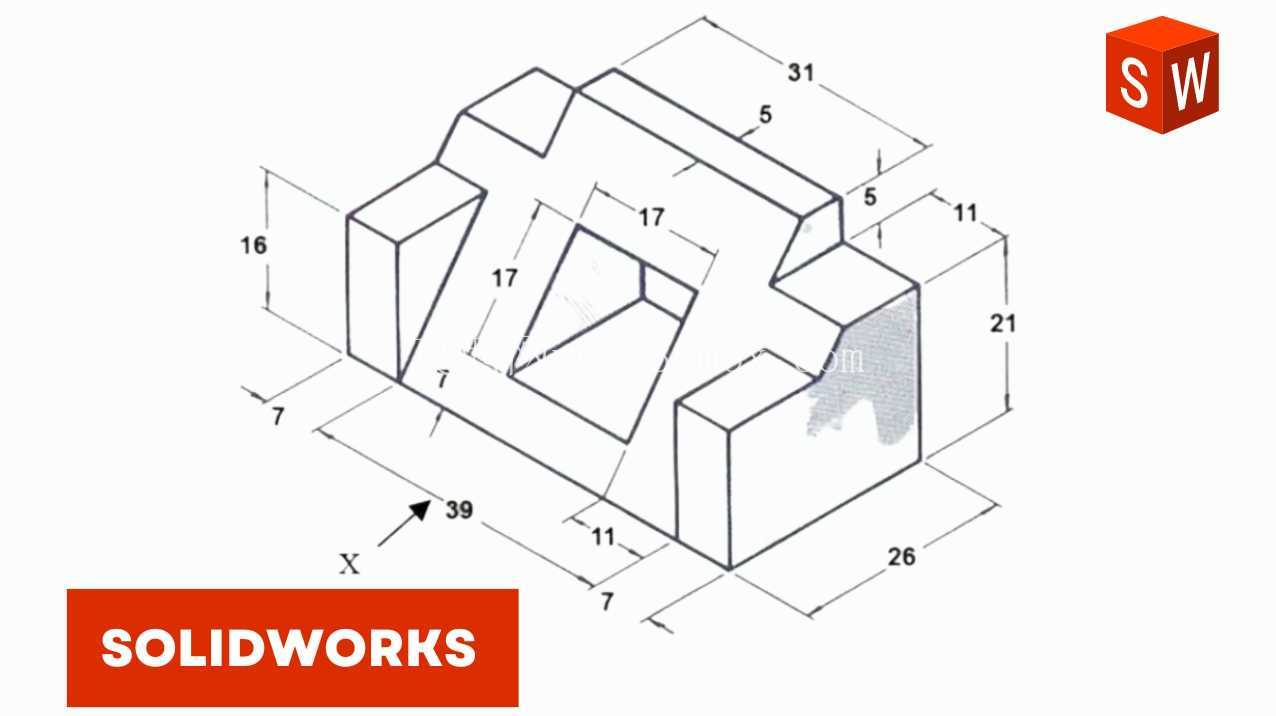

　　从设计思路来说，这个块体的尺寸标注完全遵循了机械加工的尺寸链逻辑，所有尺寸都从设计基准出发，没有封闭尺寸链，比如总长39、总宽26、总高21的外轮廓基准，分别对应X轴方向的长度基准、宽度方向的侧边基准、高度方向的底面基准，每个凸台和凹槽的尺寸都从对应的基准引出，比如左侧高度16的凸台，从底面基准标注高度，从侧边基准标注7的宽度，中间的方形凹槽，从相邻的凸台侧边标注7的定位尺寸，凹槽本身的边长17、深度5的尺寸也都清晰标注，右侧高度11的小凸台，从端面标注11的长度、5的宽度，这些标注方式完全符合工厂实际加工的读图习惯，工人拿到图纸不需要换算尺寸就能直接按基准加工，不会出现尺寸累积误差。

　　再看外形尺寸和安装边界，这个块体的最大外轮廓是长39、宽26、高21，所有凸台都没有超出这个外轮廓边界，安装时如果把这个块体作为定位块使用，只需要预留3926的底面安装空间，高度方向预留21的空间就不会和周边结构发生干涉，中间的凹槽深度5，槽口的尺寸1717，可以用来容纳直径16以内的圆柱工件或者方形定位销，左侧16高度的凸台可以作为侧向定位的靠面，右侧11高度的凸台可以作为端部的限位挡边，各个特征的尺寸配合刚好能满足小型工件的定位需求，没有多余的冗余结构，也没有缺失必要的功能面。

　　从功能特性来说，这个结构没有复杂的曲面特征，全部由平面、直角台阶、方形凹槽组成，非常适合练习拉伸凸台、拉伸切除这两个最基础也最常用的SolidWorks建模命令，新手在建模时可以先从最大的基体开始，先画出39*26的矩形，拉伸21的高度做出基础块，然后依次拉伸左侧的凸台、右侧的两个小凸台，最后用拉伸切除做出中间的方形凹槽和各个台阶面，建模过程中可以练习尺寸标注的约束、几何关系的添加，比如各个凸台的边线和基体边线的平行、重合关系，凹槽的中心和对应基准的位置关系，这些操作都是后续做复杂机械结构时每天都会用到的基础操作。

　　很多人觉得这类练习块太简单，没必要花时间练，但实际工作中很多复杂的设备机架、工装夹具，拆解到最后都是一个个类似的块体特征组合而成，比如工装夹具的安装座，就是在基础块上做出各个定位凸台、安装孔槽、避让缺口，尺寸标注的逻辑、特征建模的顺序和这个练习块完全一致，如果连这类简单块体的尺寸都读不准、建模时经常出现特征位置错误，后续做复杂装配体时就很容易出现零件干涉、安装孔位不对、定位面偏差的问题，导致加工出来的零件无法装配，耽误项目进度。

　　另外这个等轴测视图的标注方式，也能帮助新手建立三维空间的尺寸感，平时看三视图很多人很难快速对应起各个视图的尺寸关系，等轴测图直接把三维结构和尺寸标注结合在一起，能直观看到每个尺寸对应的实际结构位置，比如标注为5的那个尺寸，对应的是中间凹槽的深度，在等轴测图里能直接看到这个尺寸是从顶面往下切除的深度，不需要在三个视图里来回对照找对应关系，对刚入门的设计者来说非常友好，能快速建立起二维图纸和三维实体之间的对应思维。

　　在实际的工装设计场景里，这类块体结构的材料一般会选用45号钢或者铝合金，根据使用场景的不同做表面处理，如果是作为耐磨定位块使用，会在表面做淬火处理提高硬度，如果是作为轻量化的承托块，会选用铝合金做阳极氧化处理，安装时一般是在底面打沉头孔，用内六角螺栓固定在设备基板上，各个凸台的面会根据定位精度要求做铣面加工，保证平面度和垂直度公差，凹槽的尺寸会根据配合的工件尺寸做公差调整，比如和定位销配合的话会做H7的公差配合，这些实际加工的工艺思路，在做这类练习建模时就可以提前思考，把练习和实际工作场景结合起来，而不是单纯为了建模而建模。
