三叶轴承式指尖休闲把玩结构设计

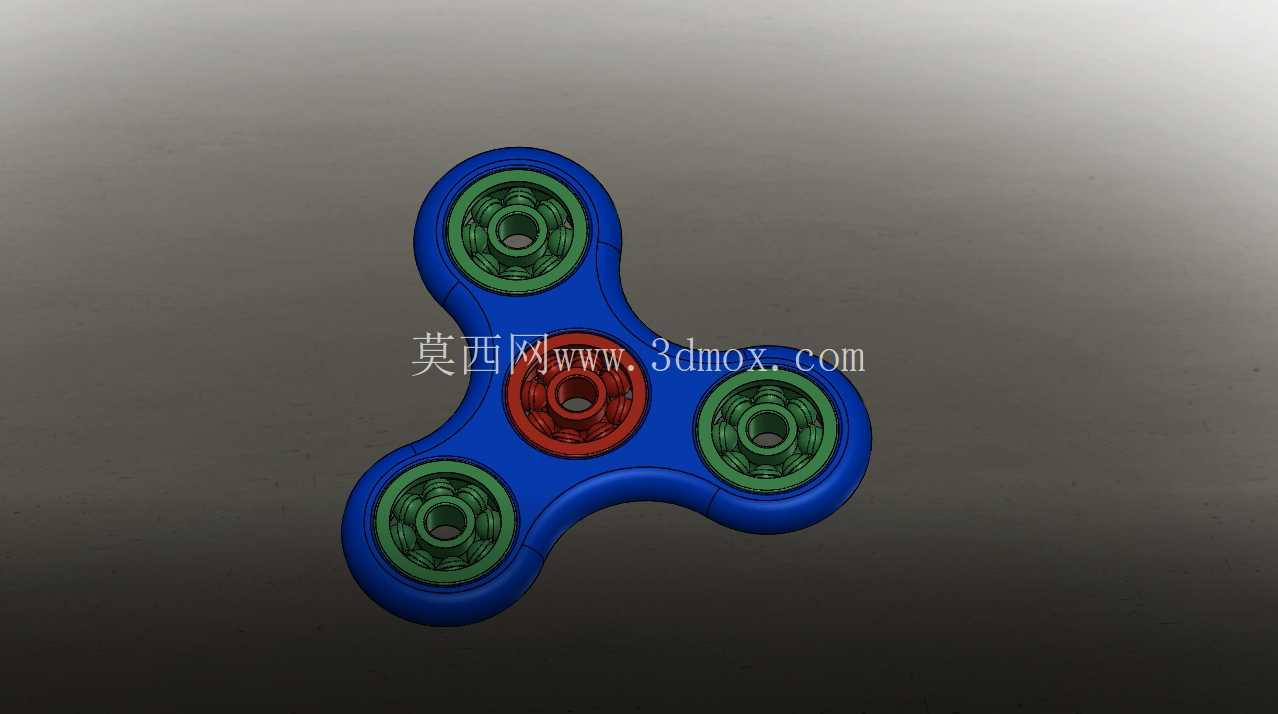

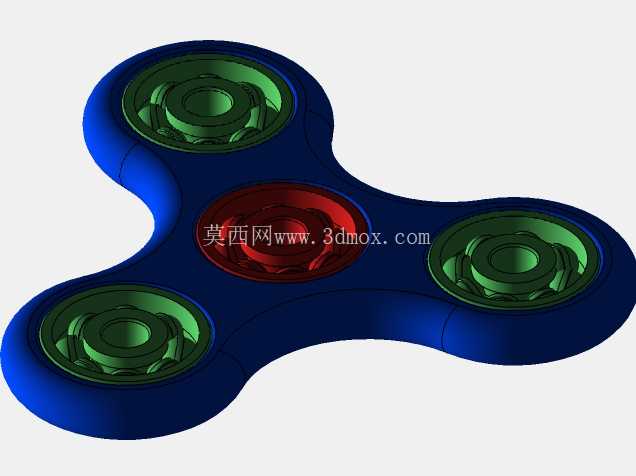

　　这款三叶式旋转把玩件的结构设计，核心围绕低阻力长时旋转的使用需求展开，主体采用三臂对称的扁平布局，中心位置设置标准深沟球轴承安装位，三个臂端分别配置配重轴承，整体结构完全围绕旋转动平衡做优化。从实际使用场景来看，这类结构主要用于日常零散时间的手部把玩，依靠手指捏持中心轴承内圈，拨动臂端即可实现长时间稳定旋转，不需要额外动力输入，完全依靠配重的转动惯量维持旋转状态。设计过程中首先要解决的是动平衡问题，三个臂的质心必须严格分布在以中心轴承轴线为圆心的同一圆周上，臂身的截面轮廓做了圆弧过渡处理，既避免尖锐棱角带来的握持不适感，也能减少旋转过程中的空气阻力，避免紊流带来的转速衰减。

　　中心轴承的安装位采用过盈配合设计，配合公差控制在0.01-0.02mm区间，既保证轴承安装后不会出现松脱晃动，也不会因为过盈量过大导致轴承内圈变形卡滞，影响旋转顺滑度。三个臂端的配重轴承安装位与中心轴承位的同轴度公差控制在0.02mm以内，避免旋转过程中出现偏心抖动，影响握持手感和旋转时长。整体外形采用扁平化设计，总厚度控制在10mm以内，最大外圆直径控制在75mm左右，刚好适配成年人单手握持捏持的尺寸边界，放在口袋中携带也不会出现突出硌绊的问题。

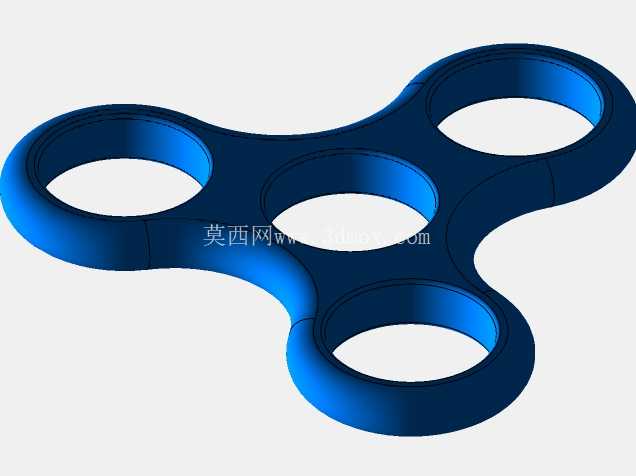

　　臂身的曲面过渡采用连续曲率设计，从中心轴承座位置向臂端平滑延伸，壁厚均匀控制在2.5mm左右，既保证整体结构强度，不会因为日常摔落出现臂身断裂，也不会因为壁厚过大导致整体重量超标，长时间握持产生疲累感。配重轴承选用标准608微型深沟球轴承，和中心轴承规格统一，不需要单独开模定制非标配件，后期维护更换轴承时可以直接采购标准件替换，降低使用维护成本。臂身与轴承接触的位置设计有0.5mm的定位凸台，轴承安装后端面与凸台贴合，保证轴承安装到位后不会出现轴向窜动，旋转过程中配重轴承不会从臂端脱出。

　　从结构受力角度分析，旋转过程中臂端配重产生的离心力会作用在臂身与中心座的连接位置，因此在三个臂与中心座的连接处做了圆角加强处理，圆角半径控制在3mm，分散应力集中点，避免高速旋转时连接位置出现应力断裂。表面处理上，主体结构可以采用硬质阳极氧化或者注塑包胶处理，既提升表面耐磨性能，长期把玩不会出现表面刮花掉漆的问题，也能增加手指接触位置的摩擦力，拨动时不容易打滑。实际装配过程中，轴承压装采用专用工装垂直压入，避免斜向压装导致轴承座孔变形，压装后需要测试旋转顺滑度，确保轴承转动无卡滞、无异响，整体动平衡测试时，旋转过程中不会出现肉眼可见的径向跳动。这类旋转把玩结构的设计核心不在于复杂的曲面造型，而在于公差配合的精准控制和动平衡的调校，哪怕是0.01mm的偏心或者配合过盈量偏差，都会直接影响旋转时长和握持手感，设计过程中需要反复调整臂身的配重分布，确保三个臂的重量差控制在0.1g以内，才能实现稳定的长时旋转效果。
