小型手动冲床执行机构结构设计

这套冲床执行机构的三维结构，主要面向小吨位手动冲压作业场景设计，常见于五金加工门店的小批量零件冲裁、首饰加工行业的小件压型、教学实训场景的机构原理演示，以及电子加工厂的引脚压装、小零件铆接工序，这类作业不需要大吨位冲压出力，反而对操作灵活性、机构紧凑性有较高要求，不需要配套复杂的气动或液压动力源，纯机械结构就能完成作业动作，维护成本极低，适合零散小批量的加工需求。

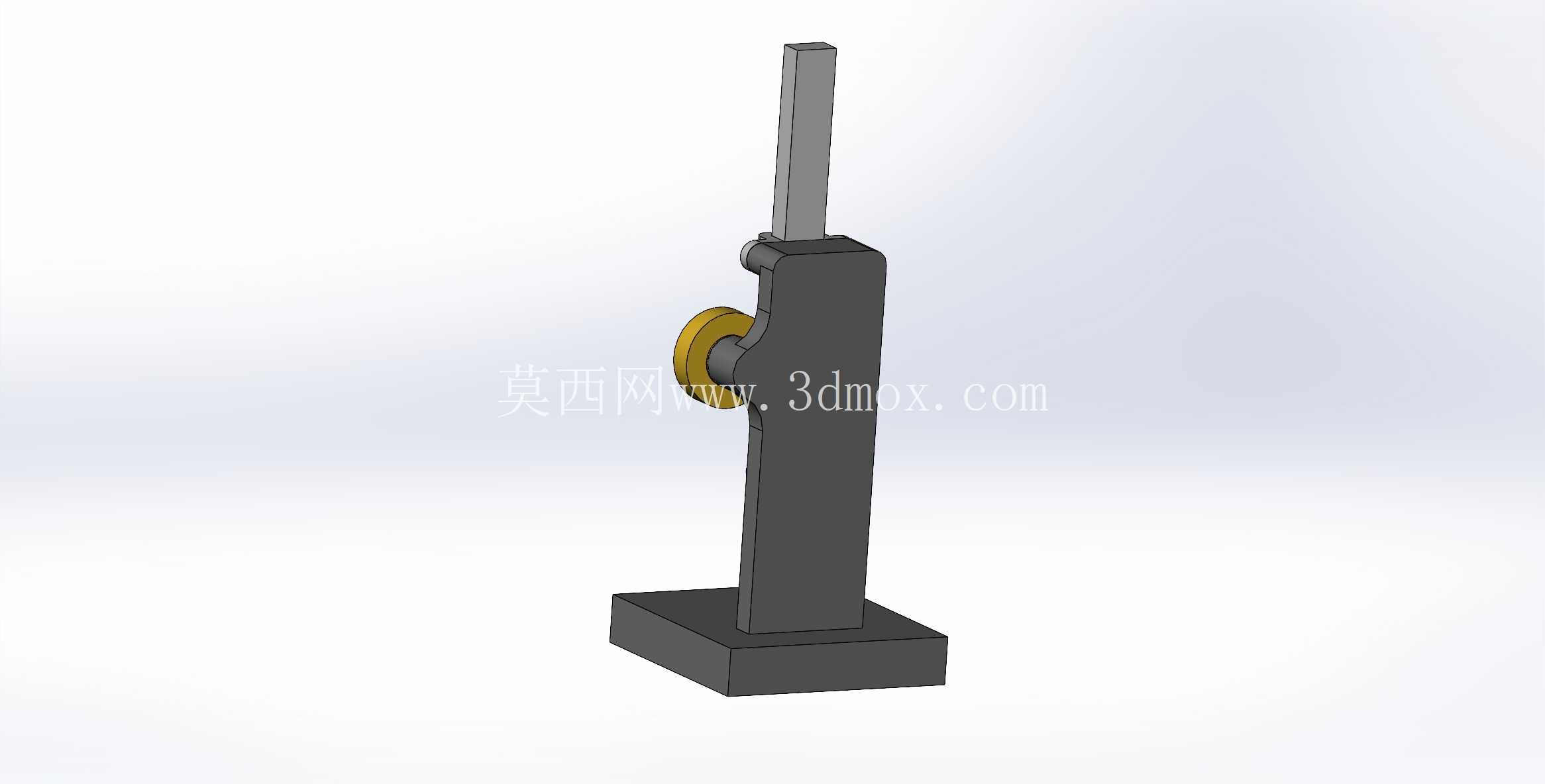

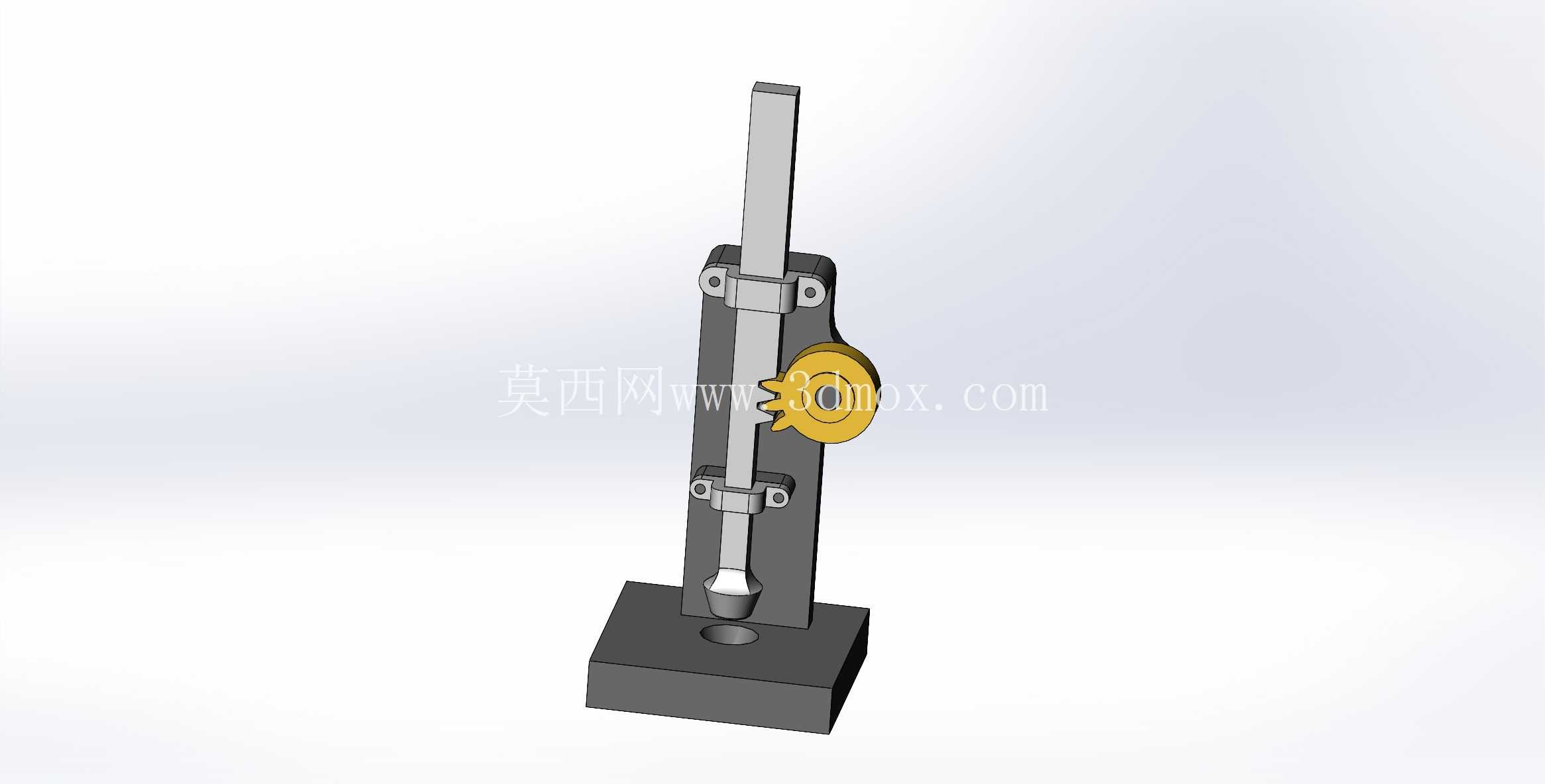

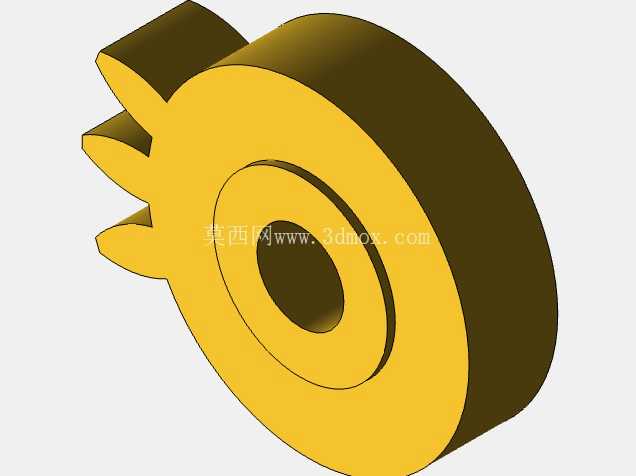

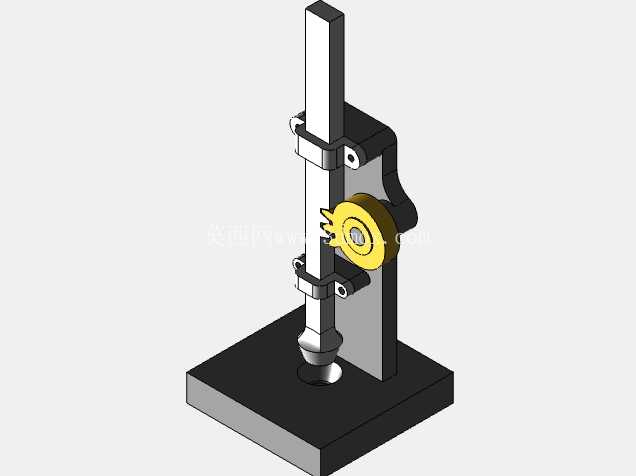

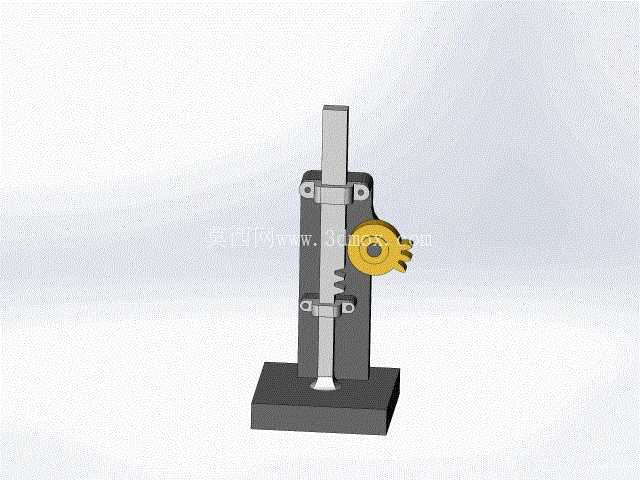

从功能特性来看，这套机构采用齿轮齿条啮合作为核心传动形式，侧面的偏心手轮转动时，带动与齿条固连的竖直滑杆做上下往复直线运动，滑杆下端安装冲头，配合底座上的工位孔完成冲压动作。滑杆通过上下两个导向抱箍与竖直立柱连接，抱箍的间隙可以通过侧边的锁紧螺钉调整，既保证滑杆上下运动的直线度，避免冲头出现偏载啃模的问题，又能控制滑动阻尼，让操作手感更顺滑。底座采用厚重的方块式结构，整体重心落在底座中心区域，冲压作业时不需要额外打膨胀螺栓固定，依靠自身重量就能抵消冲压反力，不会出现机构倾翻的问题，底座上的冲头避让孔做了沉台设计，可以根据不同的冲压需求快速更换下模镶件，适配不同规格的冲头与冲压工序。

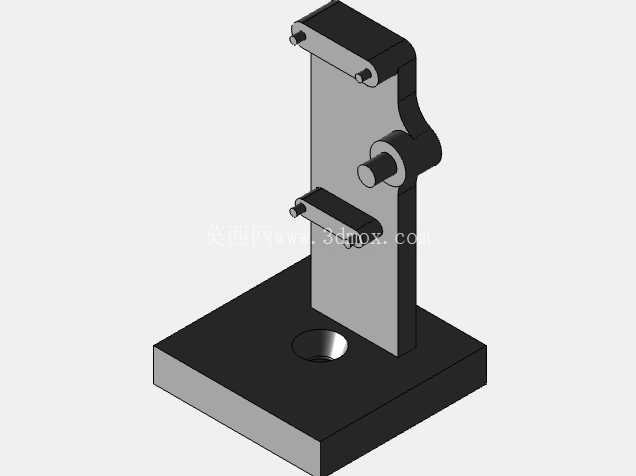

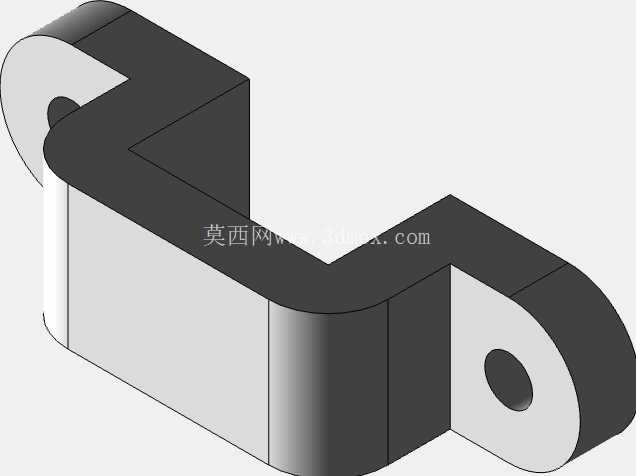

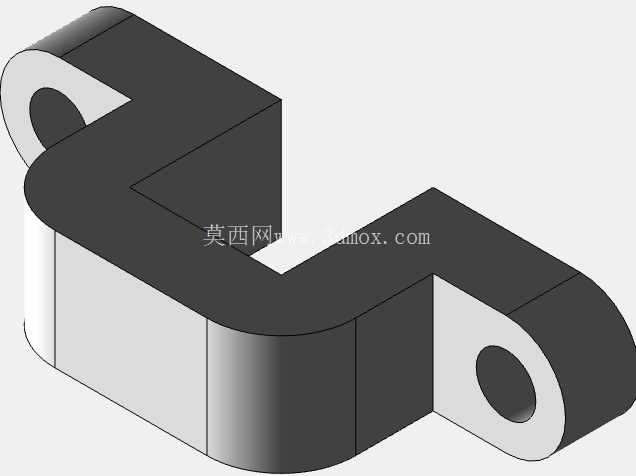

设计思路上，这套机构优先考虑了手动操作的力臂匹配，手轮的偏心半径经过力矩换算，普通人单手施加100N左右的握力时，冲头端就能输出接近1kN的冲压出力，足够应对0.5mm以内薄铝板、1mm以内薄铜板的冲裁，以及小直径铆钉的压装作业。竖直立柱与底座采用过盈配合加定位销的连接形式，不需要额外的紧固件就能保证立柱的垂直度，装配时只需要将立柱压入底座的定位孔，打入定位销即可完成主体装配，加工难度低，普通的铣削、钻削设备就能完成所有零件的加工，不需要高精度的加工中心，适合小批量自制或者教学场景的加工实训。导向抱箍采用开口式结构，磨损后只需要调整锁紧螺钉的预紧力就能消除间隙，不需要更换整个导向零件，后期维护成本极低。

从安装边界尺寸来看，整套机构的底座长宽尺寸控制在120mm*80mm左右，整体高度不超过350mm，占用的工作台面积极小，甚至可以直接固定在普通钳工台的台面上使用，不需要专门的冲压设备安装基础。滑杆的最大行程设计为60mm，足够满足绝大多数小件冲压的开模、合模行程需求，冲头的安装位置预留了标准的冲柄夹持孔，可以直接采购标准规格的微型冲头安装使用，不需要专门定制非标冲头，降低了配套使用成本。手轮的安装位置距离立柱中心的水平距离为40mm，操作时手部不会与立柱产生干涉，转动手轮的动作空间充足，长时间操作也不容易出现磕碰疲劳的问题。

在实际使用场景中，这套机构可以搭配不同的冲头完成多种作业：安装冲裁冲头可以完成薄金属片的外形冲裁、打孔；安装压铆冲头可以完成小五金件的铆钉压装；安装压型冲头可以完成薄金属片的简单折弯、压印作业，尤其适合首饰加工行业的小吊坠、小饰件的压型作业，不需要启动大型冲压设备，手动操作就能完成单件小批量的加工，能耗为零，操作时的噪音也远低于动力冲压设备，适合对噪音控制有要求的小型加工场所。机构的所有传动部件都暴露在可视范围内，教学场景中可以非常直观地展示齿轮齿条传动、直线导向、偏心施力的机械原理，学员可以直接观察到动力输入到冲压输出的整个运动过程，比封闭式的冲压设备更适合作为教学演示模型。

结构细节上，滑杆的上下行程限位通过导向抱箍的位置调整实现，松开抱箍的锁紧螺钉就可以上下调整抱箍位置，从而限制滑杆的下死点位置，避免冲头过度进给撞坏下模，调整完成后锁紧螺钉即可固定限位位置，不需要额外加装行程限位开关之类的电气元件，纯机械结构的限位可靠性更高，不会出现电气故障导致的设备损坏。手轮与齿轮之间采用键连接，传递扭矩的同时可以快速拆卸，需要收纳的时候可以将手轮拆下，进一步缩小收纳体积，搬运转移非常方便。整体结构没有复杂的曲面零件，所有零件都是规则的轴类、板类、盘类零件，三维建模时只需要通过拉伸、旋转、切除等基础特征就能完成建模，非常适合三维建模初学者作为练习案例，熟悉装配体配合、运动仿真的基本操作，添加配合后可以直接在建模软件中做运动仿真，验证滑杆的行程、齿轮齿条的啮合间隙是否合理，提前排查设计中的干涉问题。
