汽车车顶抗压强度测试挤压试验装置

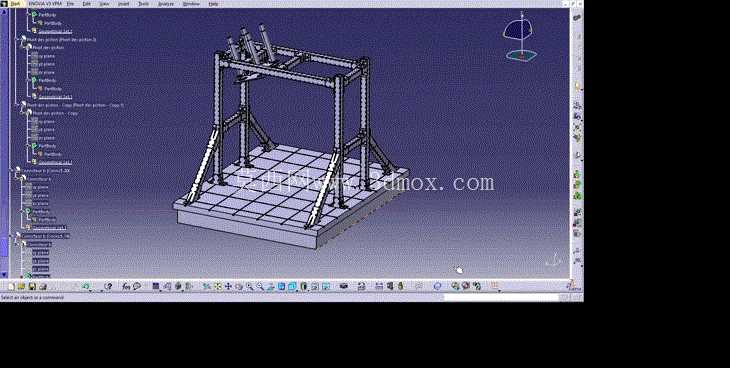

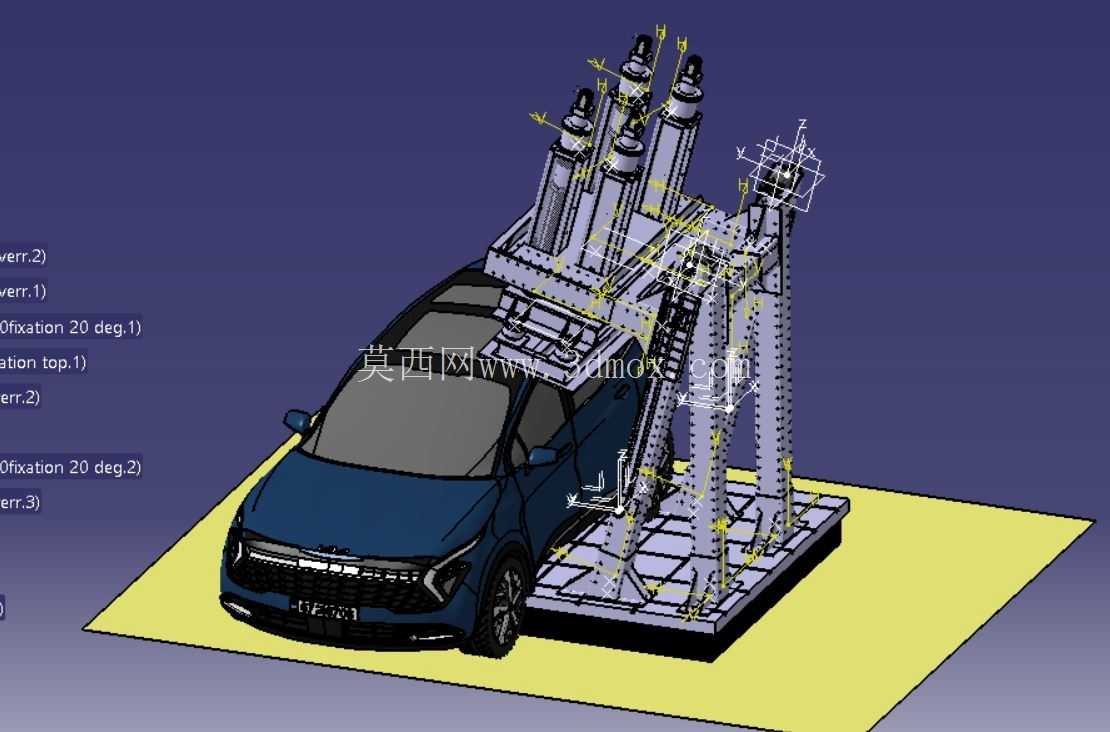

　　这套试验装置核心应用场景集中在整车被动安全验证环节，是整车研发试验室、第三方汽车检测机构开展车顶抗压强度合规性测试的核心执行设备，对应车辆翻滚事故中车顶结构的承载能力验证需求——当车辆发生翻滚时，车顶结构需要承受不低于整备质量数倍的冲击载荷，避免乘员舱发生过度侵入挤压生存空间，这套装置就是在实验室环境下复现该载荷工况，完成对车顶结构强度的量化验证。从功能实现逻辑来看，装置采用多组立式加载立柱配合可调节角度的压头组件，能够模拟不同碰撞角度下的载荷施加路径，加载端的执行单元可实现稳定的静压载荷输出，配合力传感器、位移传感器的实时数据采集，可完整记录载荷施加全过程中车顶的变形量、载荷峰值、溃缩曲线等核心参数，为车身结构优化提供精准的数据支撑。

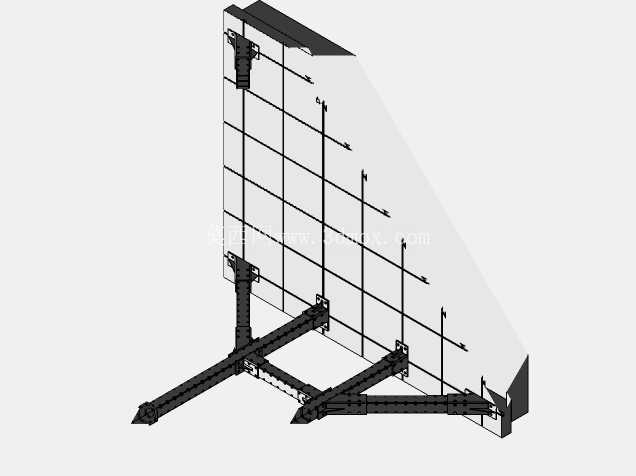

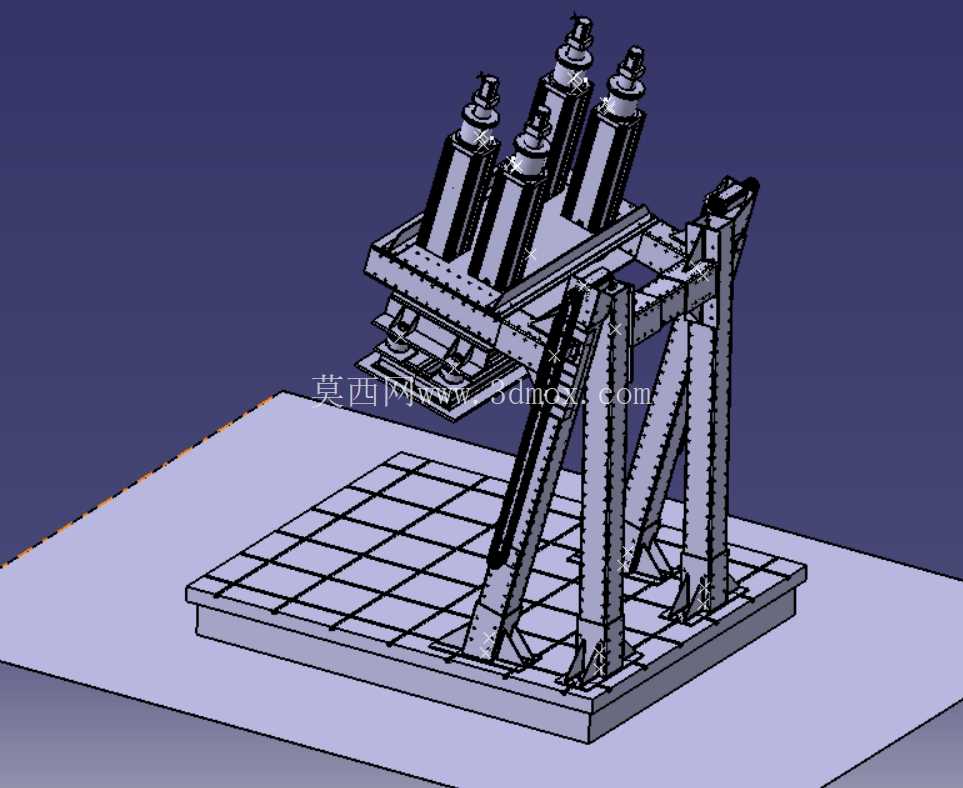

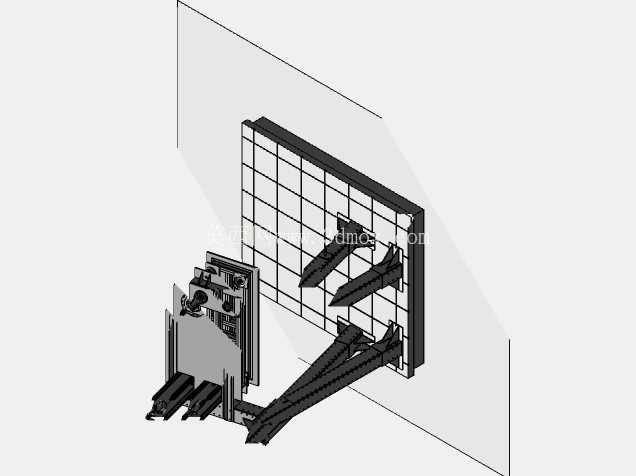

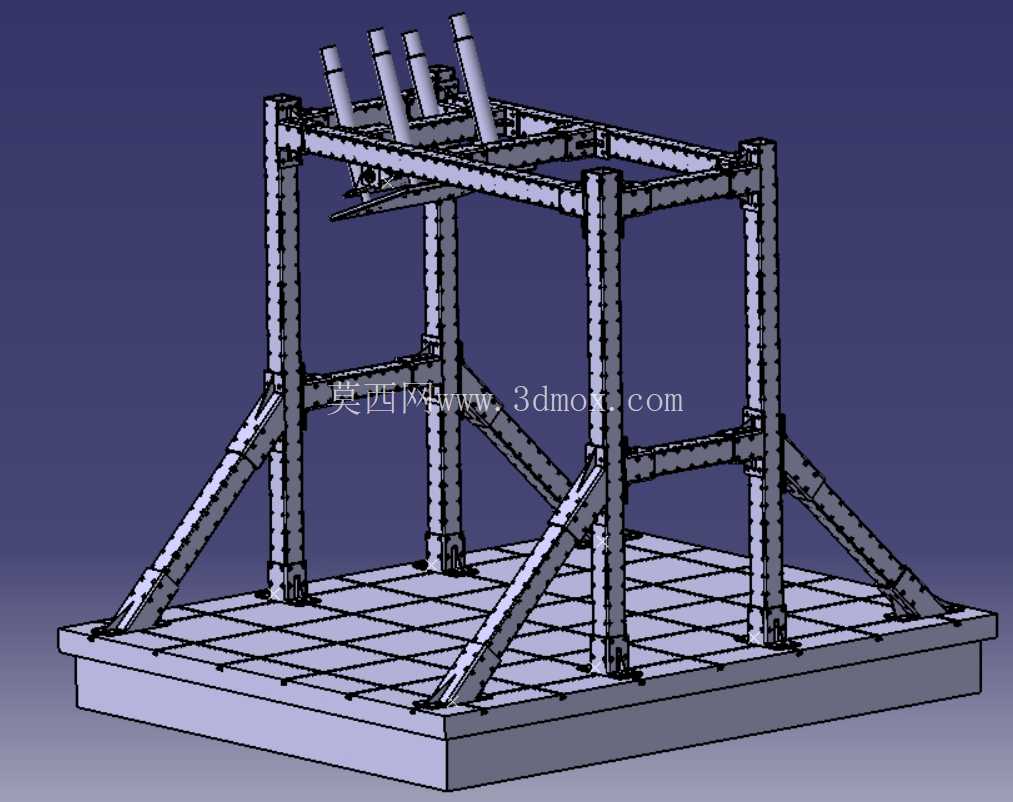

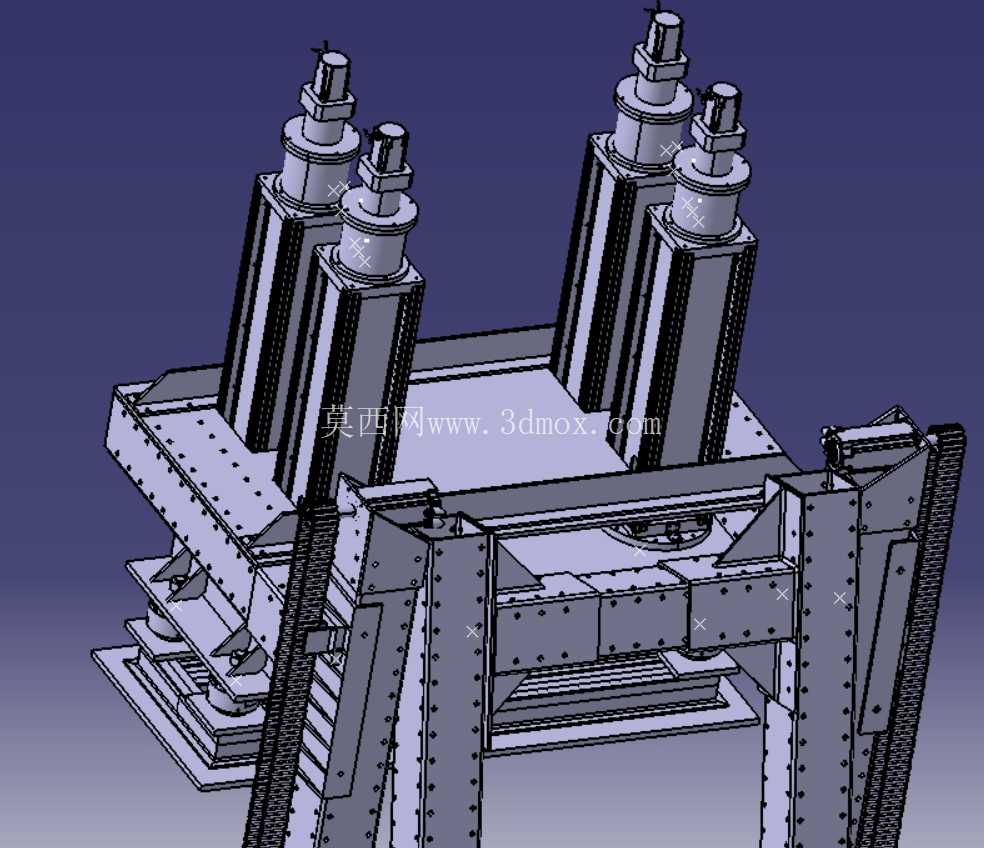

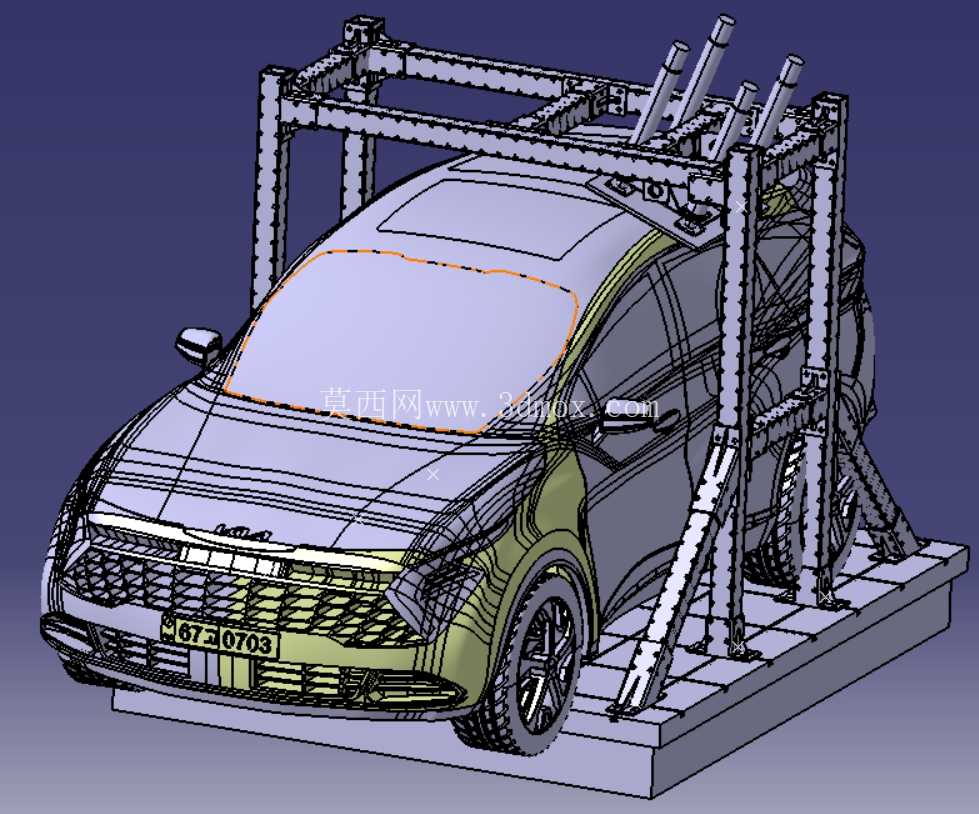

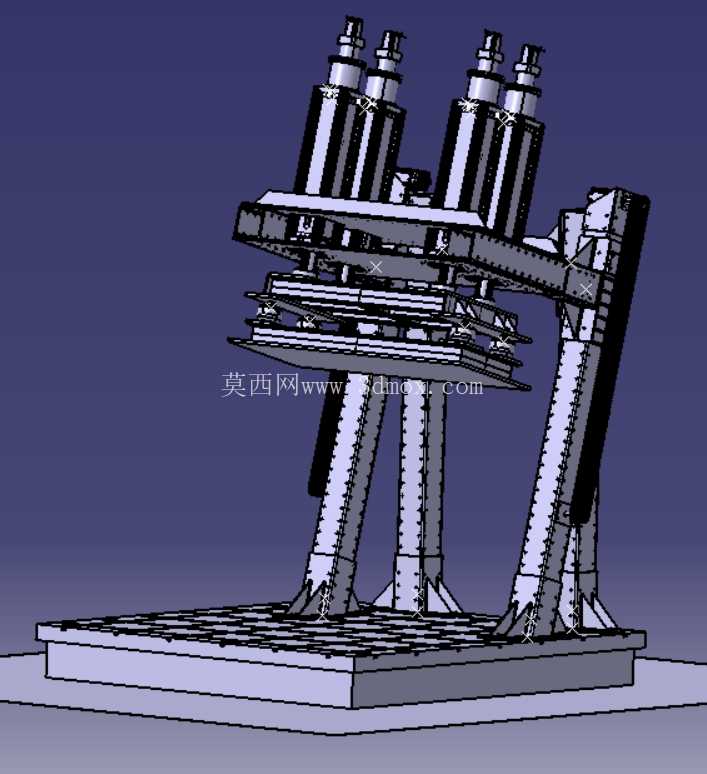

　　设计阶段首先要明确的是安装边界条件，整套设备的底部安装平台需要满足整车整备质量加载加上反作用力的承载要求，平台表面预留标准化的T型槽用于车辆固定工装的安装，可适配不同轴距、不同宽度的乘用车型，从紧凑型轿车到中大型SUV都能通过调整固定点位置完成装夹。加载立柱采用框架式龙门结构设计，多根立柱沿车身纵向排布，压头的安装支架可沿立柱导轨实现上下高度调节，同时压头自身带有角度调节机构，可按照测试标准要求调整加载角度，模拟翻滚过程中不同接触角度下的受力状态，避免单一垂直加载带来的测试数据偏差。在结构细节设计上，加载端的压头采用仿形接触块，接触表面覆盖有缓冲垫层，避免刚性接触造成的局部应力集中导致测试数据失真，同时压头与加载执行单元之间采用浮动连接结构，可自适应车顶表面的弧度变化，保证载荷始终垂直于接触平面，不会出现侧向分力影响测试精度。设备的侧向设置有爬梯与操作平台，方便测试人员调整压头位置、安装传感器，所有线缆与液压管路都沿立柱内部的走线槽排布，避免测试过程中管线干涉加载路径，也能对管线形成有效防护，防止长期使用过程中出现管线磨损。

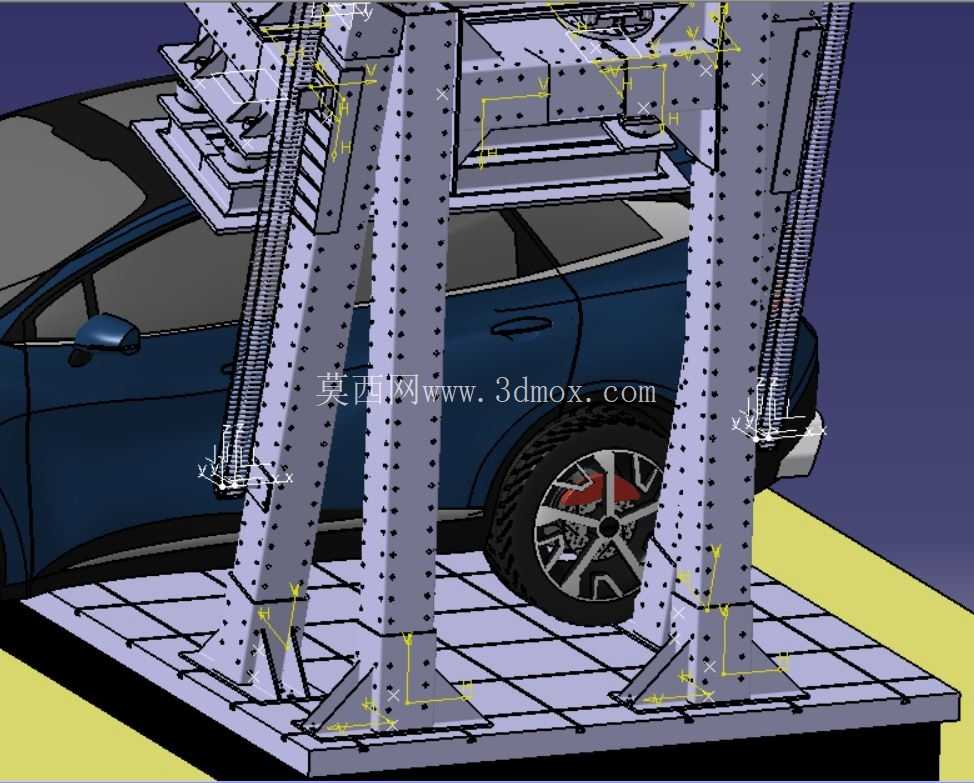

　　从安装尺寸边界来看，整套装置的横向宽度覆盖常规乘用车的最大车宽范围，纵向长度可满足轴距三米以内车型的测试需求，加载行程覆盖从车顶最高点到乘员舱溃缩极限的全行程范围，底部平台需要通过地脚螺栓与试验室地面刚性连接，抵消大载荷加载过程中的设备反力，避免设备移位影响测试精度。不同于动态碰撞测试的冲击加载，这套静压测试装置的加载过程是匀速可控的，能够精准控制加载速率，按照标准要求的速度逐步施加载荷，直到达到规定的载荷值或者车顶变形量达到阈值，整个过程中数据采集系统同步记录所有参数，测试完成后可直接生成符合法规要求的测试报告。

　　在设计过程中还需要考虑安全防护设计，加载区域外围设置有安全防护栏与安全联锁装置，当测试过程中人员误入测试区域时设备会立即停止加载，避免发生安全事故，同时设备设置有机械限位与软件双重限位，防止加载超出行程范围损坏设备或者被测车辆。这套装置的结构设计充分考虑了不同车型的适配性，所有可调节部位都设置有刻度标识，方便测试人员快速调整到对应车型的测试位置，减少装夹调整的辅助时间，提升测试效率，框架式的结构也具备足够的刚性，在最大载荷下整体变形量控制在极小范围内，不会因为设备自身变形影响测试数据的准确性。
