ESPE200灰铸铁立式带座外球面轴承单元

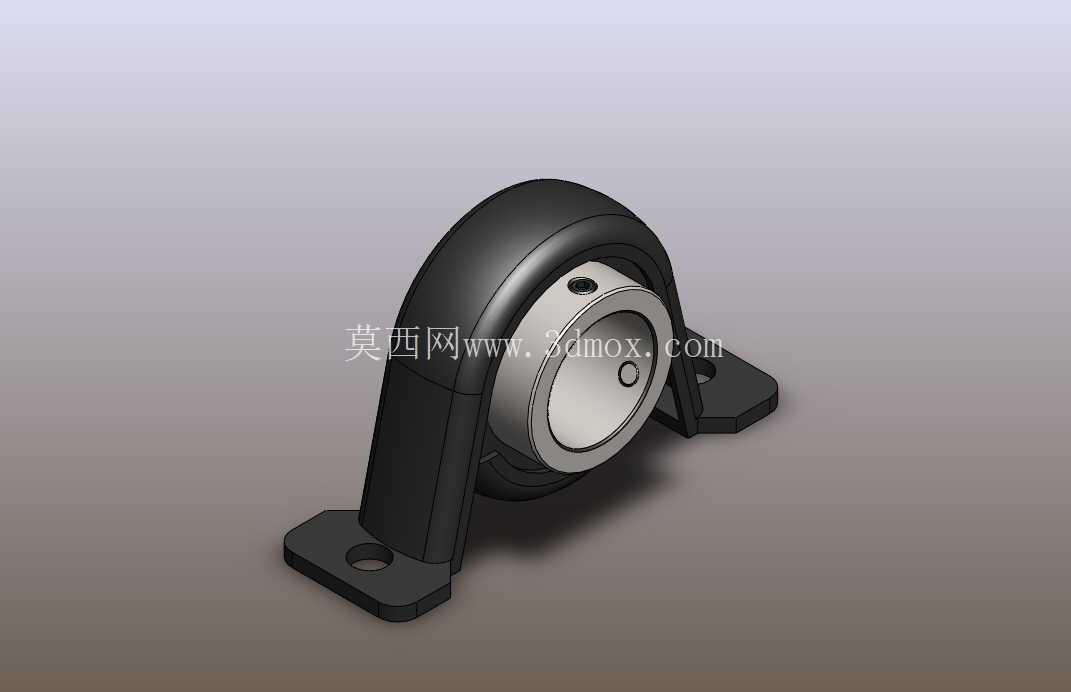

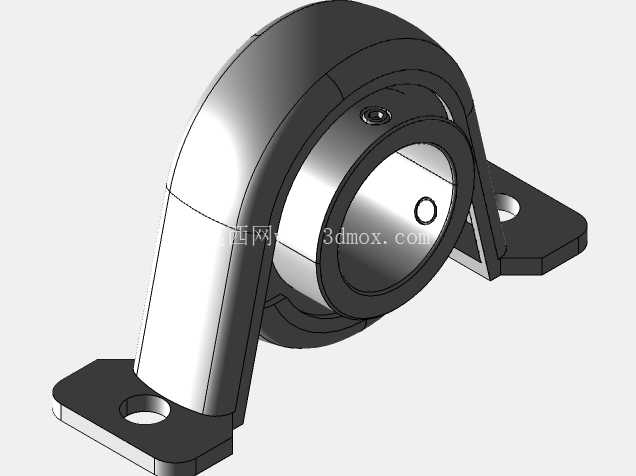

在轻工输送、农业作业机具、小型风机配套、食品加工流水线这类对安装便捷性有明确要求的传动场景里，带座外球面轴承单元一直是轴系支撑的首选部件，这次拆解的ESPE200灰铸铁台轴轴承单元，就是针对中小载荷、低速平稳传动工况设计的一体式支撑组件。先从实际安装边界说起，这款轴承单元采用立式双安装脚结构，两个安装脚分布在轴承座主体的下方两侧，每个安装脚都预制了沉头螺栓过孔，安装时不需要额外加工轴承座的定位止口，只需要在安装机架上预制对应孔距的螺纹孔或者穿螺栓的光孔，就能直接通过螺栓完成锁紧固定，相比传统的剖分式轴承座，省去了座体合盖找正、调整垫片间隙的步骤，现场安装的效率能提升至少40%，尤其适合农业野外作业机具、临时搭建的输送线这类没有精密加工安装面的场景。

从功能特性来看，这款轴承单元的核心是内置的外球面球轴承，轴承内圈比普通深沟球轴承的内圈更宽，和轴配合时不需要额外加装定位轴套，只需要通过内圈上的顶丝就能完成和转轴的锁紧固定，对轴的加工精度要求更低，哪怕是冷拔圆钢直接加工的光轴，只要尺寸公差在h9范围内就能可靠锁紧，不会出现跑内圈的问题。轴承外圈的球面和轴承座内的球面腔是间隙配合，安装完成后可以自动补偿轴的挠曲变形、安装面的角度误差，哪怕安装时机架面存在1-2度的倾斜，或者转轴受载后出现小幅挠曲，轴承都能自动调心，不会出现卡滞、额外附加载荷导致的早期失效。轴承座本体采用灰铸铁材质铸造而成，灰铸铁本身的阻尼特性比铸钢、焊接件更好，传动过程中能吸收转轴转动带来的小幅振动，降低整个机架的共振风险，同时灰铸铁的铸造性能优异，座体的壁厚过渡均匀，不会出现铸造应力集中的问题，长期受载也不容易出现开裂变形。

从设计思路上拆解这款产品，首先是载荷匹配的考量，ESPE200系列对应的轴承内径适配20mm直径的转轴，额定动载荷在12kN左右，额定静载荷在6.5kN上下，刚好覆盖小型农机的割台传动轴、轻工输送线的托辊轴、小型风机的叶轮轴这类载荷不大、转速在300-1500rpm区间的应用场景，不会出现选型冗余导致的成本浪费，也不会因为载荷裕度不足导致早期失效。其次是密封结构的设计，轴承两端自带接触式橡胶密封圈，密封圈和内圈的密封槽是过盈配合，能阻挡田间作业的尘土、输送线的物料碎屑、车间内的切削粉尘进入轴承内部，同时能锁住轴承内部填充的锂基润滑脂，正常工况下出厂时填充的润滑脂可以满足2-3年的使用需求，不需要频繁注油维护，适合维护不便的野外作业设备、高空布置的输送线部件。

再看外形尺寸的细节，整个轴承单元的总高度从安装底面到轴承中心的高度是标准的立式座中心高尺寸，两个安装脚的孔距符合ISO标准的带座轴承安装尺寸，同系列的产品可以直接互换，不需要修改机架的安装孔位，后期维护更换时不需要重新测绘加工，直接采购同型号备件就能快速替换。轴承座的安装脚做了加厚处理，安装孔周围的壁厚比座体侧壁厚30%左右，螺栓锁紧时不会因为压紧力过大导致安装脚开裂，同时安装脚的底面做了铣削加工，平面度控制在0.1mm以内，和机架安装面贴合时不会出现虚接，锁紧后整个轴承单元的刚性足够，不会因为受载出现晃动。轴承的注油嘴设置在座体的侧面，后期如果需要补充润滑脂，不需要拆卸轴承或者周边的传动部件，直接用黄油枪对准注油嘴就能完成注油，维护操作的空间要求很低。

实际应用中，这类带座轴承单元最常见的失效场景除了过载，还有安装时顶丝锁紧不到位导致的内圈跑轴，以及安装面过度倾斜超过调心范围导致的密封圈早期磨损，这款产品在设计时特意加大了内圈顶丝的规格，相比同尺寸的普通外球面轴承，顶丝的锁紧力矩提升了25%，锁紧后顶丝的尖端嵌入轴表面的深度足够，哪怕转轴存在正反转切换、冲击载荷的工况，也不会出现顶丝松脱的问题。同时球面配合的调心角度范围控制在±2.5度，既满足常规安装误差的补偿需求，也不会因为调心角度过大导致密封圈偏磨，平衡了调心性能和密封寿命。另外座体的表面做了喷塑处理，相比传统的喷漆处理，涂层的附着力更强，在潮湿的户外环境、有轻度腐蚀的车间环境里使用，也不容易出现涂层脱落、座体锈蚀的问题，延长了整体的使用寿命。
