农业作业用多连杆夹持式末端执行机构

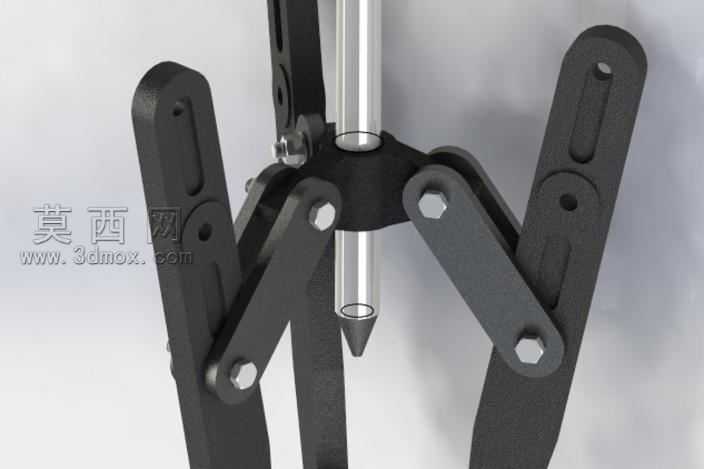

本作品为面向农业作业场景设计的多连杆夹持式末端执行机构，采用三维参数化建模方式完成全结构搭建，建模过程中对每一处连杆铰接点、杆件轮廓、中心导杆结构都进行了精准的尺寸约束，确保各运动部件之间无干涉，可顺畅完成张合夹持动作。模型渲染阶段采用哑光磨砂金属材质模拟主体杆件的加工质感，对铰接位置的六角紧固件赋予亮面金属材质，还原标准件的镀锌外观效果，中心导杆采用抛光金属材质表现光滑柱面的反光特性，整体渲染光影柔和，清晰呈现出机构的层级装配关系与结构细节。从结构设计来看，该机构采用对称式多连杆传动布局，中心设置带尖锥头的导向导杆，两侧对称布置多组铰接连杆与夹持臂，通过中心导杆的轴向位移即可带动两侧连杆组同步动作，驱动外侧夹持臂完成收拢夹持、张开释放的动作，尖锥导向头可在作业时先对准作业点位，辅助夹持臂精准对位作物或作业对象，对称式的连杆布局保证两侧夹持臂受力均匀，夹持动作同步性优异，可适配农业场景中种苗移栽、果实采摘、作物固定等多类作业需求。设计过程中充分考虑农业作业的工况特性，杆件采用长槽型调节孔设计，可根据实际作业需求调整铰接点位置，改变夹持臂的开合行程与加持力度，提升机构的场景适配性；所有铰接位置均采用标准六角螺栓作为铰接轴，既保证转动副的转动顺畅度，也便于后期的拆装维护与易损件更换，整体结构无复杂异形零件，加工工艺性良好，可通过常规的板材切割、钻孔工序完成零件加工，降低量产与应用的成本。建模时对所有零件进行了独立的参数化建模，保留完整的特征建模历史，可根据实际作业的负载需求、夹持尺寸范围快速调整杆件长度、铰接点位置、导杆行程等参数，快速衍生出适配不同作业场景的变体结构，模型装配层级清晰，各零件之间的配合关系完全符合实际机械装配逻辑，可直接用于后续的运动仿真、工程图导出与实物样机制作参考。
