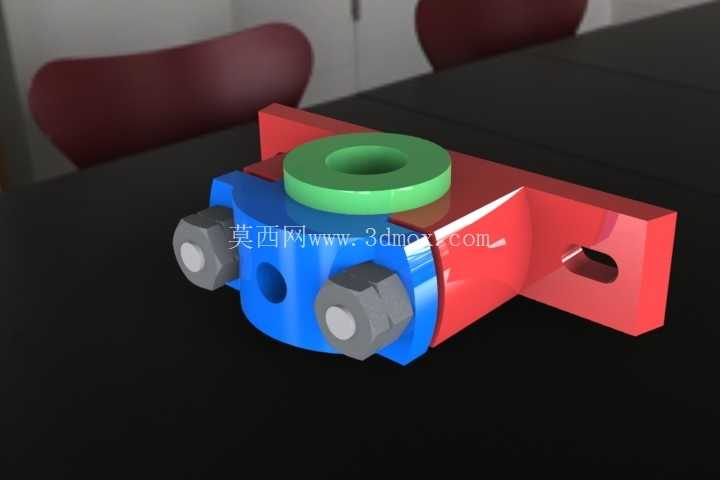

立式剖分式带安装耳轴承支撑座结构

项目分类:轴承座 发布时间:2026-05-21 ID:1154296
  • 立式剖分式带安装耳轴承支撑座结构
  • 立式剖分式带安装耳轴承支撑座结构
  • 立式剖分式带安装耳轴承支撑座结构

在各类通用传动设备的轴系布局中,支撑部件的选型直接决定了旋转轴的运行稳定性与后期维护便捷性,这款立式剖分结构的轴承支撑座,主要适配中小直径的水平布置转轴,常见于输送线驱动端、小型机床进给机构、农用机械传动组、轻工包装设备的动力传递工位。区别于整体式轴承座必须沿轴端轴向套装的安装限制,这款剖分结构的座体在设备后期运维时,无需拆卸轴端的联轴器、带轮等端侧部件,只需松开两侧的锁紧六角螺栓,即可打开上盖完成轴承的更换、润滑脂补充作业,能大幅缩短产线停机维护的时长,尤其适合连续化生产场景下的设备维保需求。

从结构设计逻辑来看,座体主体采用上下对合的剖分构型,下半部分为承载主基体,直接承接轴系传递的径向载荷,上半部分为压合盖,通过两侧对称布置的六角螺栓与下座锁紧,配合面加工有定位止口,避免合盖时出现错位偏移,保证轴承安装孔的同轴度公差。座体顶部设置的环形凸台为轴承外圈的轴向定位台阶,内孔尺寸与标准深沟球轴承或者外球面轴承的外圈外径匹配,台阶高度略高于轴承外圈厚度的三分之一,既可以限制轴承工作时的轴向窜动,又不会遮挡轴承注油孔的维护空间。两侧向外延伸的安装耳板为一体化铸造成型后铣削加工,耳板上开设的长圆形安装孔可抵消安装底座的孔位加工误差,安装时无需精准配钻底座孔位,能适配一定范围内的安装位置偏差,降低现场安装的对位难度。

实际选型使用时,需要先明确适配转轴的直径、配套轴承的外圈宽度与外径尺寸,确认座体内孔与轴承的配合公差,通常轴承外圈与座孔采用过渡配合,既保证轴承外圈不会在座孔内发生周向转动,又能在轴承磨损后顺利拆卸更换。安装耳板的底面为铣削加工的装配基准面,平面度公差控制在0.05mm以内,安装时需要与设备安装面完全贴合,避免螺栓锁紧后座体发生形变,导致轴承内孔轴线偏斜,加剧轴承的偏磨损耗。两侧的锁紧螺栓需要采用对角分次拧紧的方式,按照额定扭矩锁紧,避免单侧受力过大导致上盖变形,造成轴承卡滞、运转阻力增大的问题。

从载荷承载特性来看,这款立式轴承座主要承受径向载荷,同时可承受一定程度的双向轴向载荷,适配的转轴转速区间覆盖中低速到中高速传动场景,座体的铸造成型结构具备足够的刚性,在额定载荷下不会发生明显的形变,可保证轴系的旋转精度。设计建模过程中,需要重点关注剖分面的配合精度、轴承安装孔的圆柱度公差、安装耳板底面与轴承孔轴线的平行度要求,这些形位公差直接影响轴承的实际使用寿命。两侧螺栓的安装位置需要预留足够的扳手操作空间,保证现场安装和维护时,套筒扳手或者开口扳手可以顺利完成螺栓的松紧操作,不会与座体其他结构发生干涉。顶部的环形凸台外缘做了倒角处理,既可以去除加工毛刺避免安装时划伤操作人员,也能引导轴承顺利压入座孔,降低装配难度。

在不同的应用场景中,这类轴承座还可以根据实际工况调整细节结构,比如在粉尘较多的作业环境中,可以在轴承孔两端加装密封毡圈槽,配置密封圈阻挡外界粉尘进入轴承内部;在需要定期注油润滑的场景,可以在座体上开设注油嘴安装孔,直通轴承滚道位置,方便不停机补充润滑脂。安装耳板的长孔长度通常设置为螺栓直径的1.5倍,足够抵消底座安装孔的位置度偏差,即使现场安装底座的孔位存在1-2mm的加工误差,也可以顺利完成安装对位,无需对底座进行二次扩孔加工。座体的边角位置均做了铸造圆角处理,避免应力集中导致座体在受载时出现开裂问题,同时也能优化铸造工艺性,减少铸造缺陷的产生。
