FC-37雨滴感应检测模块结构设计

做嵌入式传感配套结构设计快八年，经手的环境类检测模块结构不下百款，这款FC-37雨量感应模块的结构设计，是同类产品里兼顾安装适配性与检测可靠性的典型方案。先从实际落地的场景说起，这类模块最常配套在智慧农业的大棚环境监测节点里，用来实时采集棚区的降雨信号，联动卷膜器、通风窗的启闭逻辑，避免暴雨天气下棚内进水闷坏作物；也会用在户外智能照明的路灯控制系统里，雨天自动调低路灯驱动功率、触发漏电保护阈值的前置判断；还有不少业余创客做智能窗、无人值守气象站的时候，也会选用这款模块做雨量检测的核心部件。

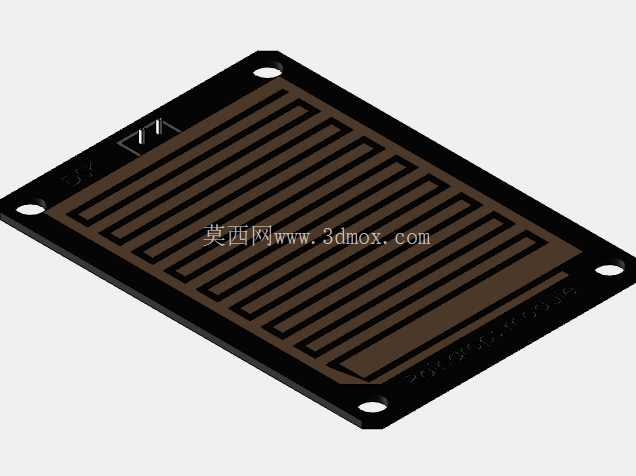

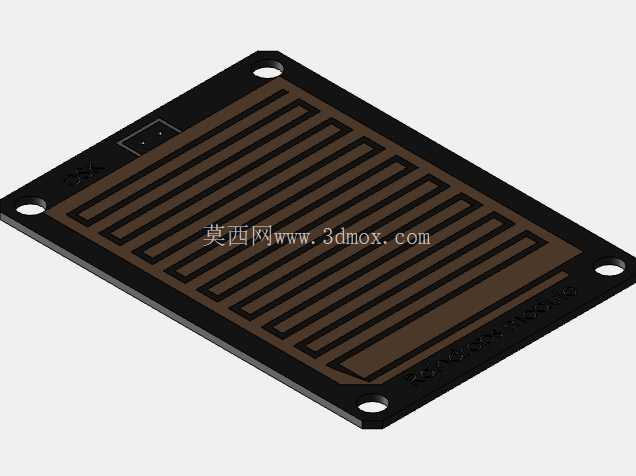

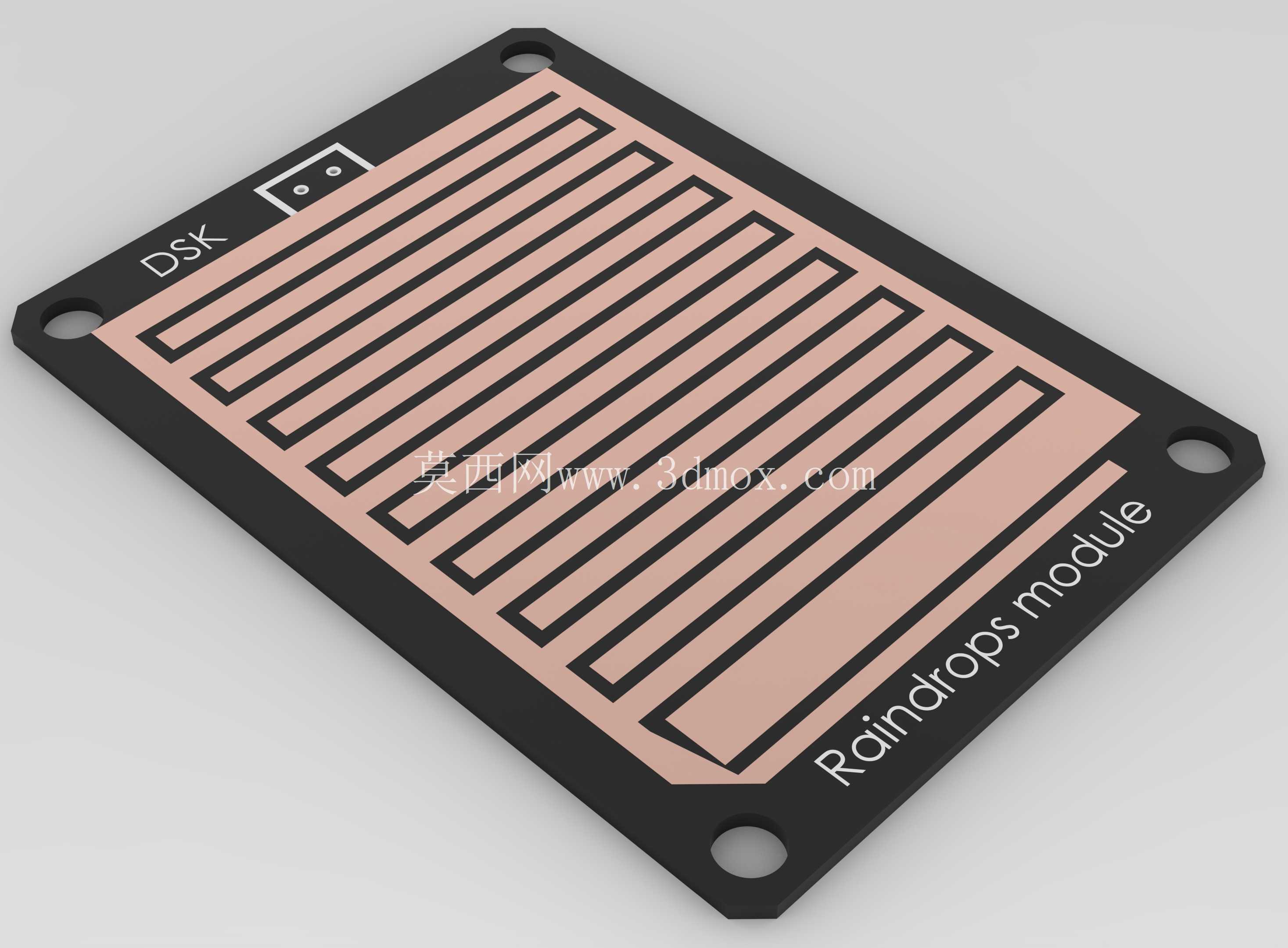

从功能特性来看，这款模块的检测面采用交错式梳状覆铜走线设计，没有做整面铺铜，是因为雨滴落在板面时，会在相邻的铜箔走线之间形成导电通路，模块通过检测走线间的电阻变化来判断板面的沾水程度，进而输出对应的模拟量与开关量信号，这种梳状结构的走线间距经过反复验证，既不会因为间距过小导致灰尘堆积引发误触发，也不会因为间距过大导致小雨量时无法形成有效导电回路，检测灵敏度刚好覆盖从小雨到暴雨的全量程降雨场景。模块的信号处理部分和检测面做了同板集成，不需要额外外接信号调理电路板，减少了整体结构的安装占用空间。

说到设计思路，这款模块的PCB外形采用矩形切角处理，四个角位预留了标准的M3安装通孔，孔位的中心距做了通用化适配，不管是固定在标准的DIN导轨安装座上，还是直接用铜柱锁在设备外壳的内部安装柱上，都不需要额外做转接板，安装容错率很高。检测面的覆铜区域做了沉金处理，相比普通的喷锡工艺，沉金层的抗氧化能力更强，长期暴露在户外高湿环境下，不容易出现铜箔氧化导致的检测灵敏度漂移，延长了模块的户外使用寿命。板边的丝印标识做了清晰的功能标注，包括电源引脚、信号输出引脚的定义，还有模块的功能名称，生产组装和现场接线的时候不容易出现接反引脚的问题。

再说到安装边界的细节，模块整体厚度控制在1.6mm，和标准PCB板厚一致，安装时检测面需要倾斜15到30度固定，不能水平安装，这是结构设计时特意在安装手册里标注的要点——倾斜安装可以让落在板面上的雨水顺着梳状走线的方向自然流走，不会在板面形成积水残留，避免雨停之后模块持续误报有雨；同时倾斜角度也不会过大，避免雨滴接触板面的时间过短导致检测响应滞后。模块的安装位置要避开周边设备的滴水区域，比如空调外机的冷凝水排水口、建筑屋檐的滴水线位置，防止非自然降雨的水滴落到检测面上引发误触发。另外检测面的前方不能有遮挡物，要保证降雨能够直接落到覆铜检测区域，不然会出现小雨量检测不到的情况。

从结构可靠性的角度看，这款模块的PCB基材选用FR-4环氧玻璃布板，阻燃等级达到V0级，户外使用时即使周边有短时高温部件，也不会出现板材变形起火的问题。覆铜走线的线宽做了加粗处理，即使长期通过微弱的检测电流，也不会出现走线烧蚀的情况。板上的元件布局做了分区处理，接插件和信号处理芯片布置在模块的上端，也就是安装时位置更高的一侧，即使有雨水顺着板面流下，也不会直接积在元件引脚位置造成短路，这种布局细节是很多同类仿品没有考虑到的，实际户外使用时的故障率会低很多。

在做三维建模的时候，需要准确还原四个安装孔的位置公差，孔位的公差控制在±0.1mm以内，不然批量生产安装时会出现孔位对不上的问题；检测面的梳状走线的凸起高度也要准确还原，因为沉金层和阻焊层之间存在微小的高度差，这个高度差会影响雨水在板面的流动速度，建模时如果忽略这个细节，做结构仿真的时候就无法准确模拟雨水的流道情况。另外板边的定位缺口也要准确建模，这个缺口是生产时用来做SMT贴片定位的，结构设计时如果要给模块做配套的防护外壳，这个缺口可以作为外壳内部的定位筋配合位，不用额外做定位柱就能把模块卡在外壳里，减少外壳的模具加工复杂度。

很多新手工程师在选用这款模块做结构设计的时候，容易忽略检测面的防护问题，直接把模块裸露在户外，时间长了灰尘、树叶落在检测面上会覆盖梳状走线，导致检测失效，其实建模的时候可以在检测面上方10mm的位置加一个倾斜的防尘挡网，挡网的网孔直径控制在2mm，既不会阻挡雨滴落到检测面上，又能挡住较大的落叶、虫尸落到板面上，减少后期的现场维护频次。还有接线部分的结构处理，模块的排针引脚要做防水护套，引线从护套引出后要做向下的弯线处理，避免雨水顺着引线流到排针位置造成引脚氧化接触不良。
