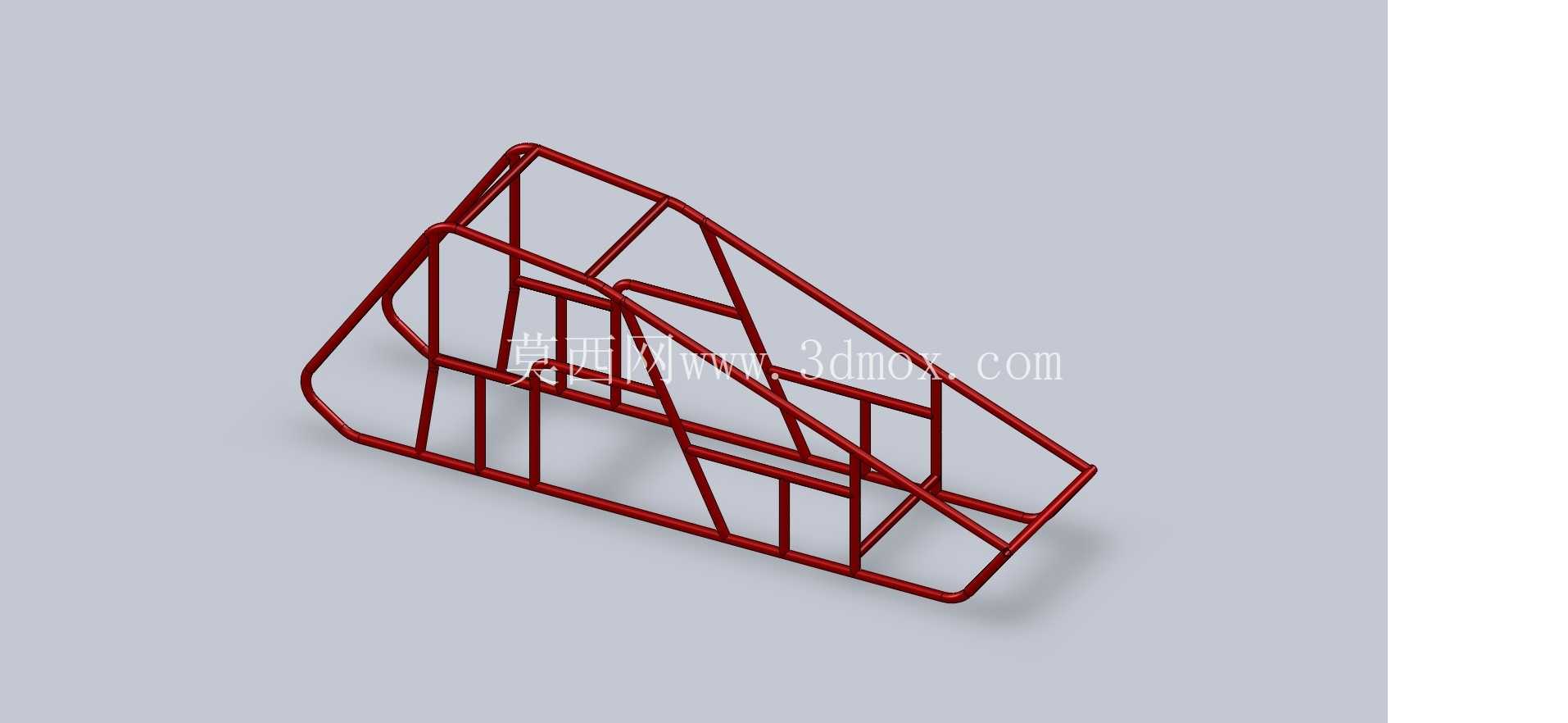

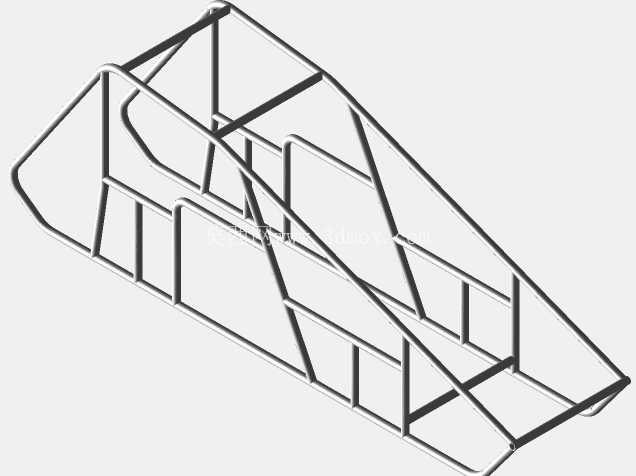

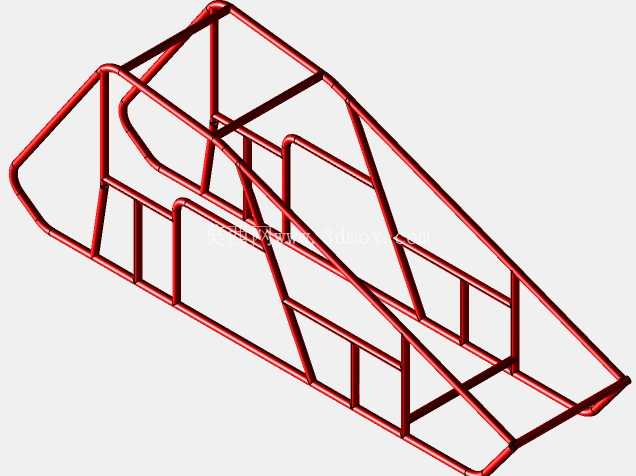

小型竞速赛车红色管状承载车架结构

　　这款管状车架是小型竞速类车辆的核心承载基体，整体采用空间桁架式结构设计，所有受力杆件通过空间角度拼接形成闭合受力体系，区别于传统冲压焊接的一体式车身结构，这类管架结构在轻量化竞速车辆、小型越野赛车、大学生方程式赛车以及定制改装卡丁车上应用十分广泛，能够在极低的自重下实现极高的结构刚度，满足激烈驾驶工况下的载荷传递需求。从结构布局来看，车架前段预留了动力总成的安装空间，杆件的排布避开了转向机构、前悬摆臂的运动行程，不会出现转向打满时杆件与悬架发生运动干涉的问题；中段的座舱区域按照人体工程学轮廓搭建，两侧的侧边防撞管采用双层斜向支撑结构，在发生侧向碰撞时能够通过杆件的塑性变形吸收冲击能量，保护座舱内的驾乘人员，同时座舱底部的横向连接杆件预留了座椅安装、安全带固定点的安装孔位，不需要额外焊接转接支架就可以直接固定赛车座椅与多点式安全带。

　　车架后段的结构围绕传动系统与后悬架安装点设计，斜向布置的推力杆连接位直接集成在主纵梁上，能够把加速、制动时的纵向载荷直接分散到整个车架的桁架结构上，避免局部应力集中导致的杆件开裂。设计这类管状车架时，首先要确定整车的硬点参数，包括轮距、轴距、质心高度、悬架安装点坐标、动力总成的外形轮廓边界，先搭建主纵梁与主横梁的主受力框架，再根据受力路径添加斜向支撑，所有杆件的连接节点都要尽量避免出现锐角交汇，减少焊接时的应力集中问题，同时要给后续的外覆盖件安装、油路电路布置预留足够的空间，不能出现管线与杆件干涉、外板无法贴合安装的问题。

　　从安装边界来看，这款车架的整体宽度控制在小型竞速车的常规尺寸范围内，能够适配常规的10英寸到12英寸的赛车轮毂，车架底部的离地间隙预留了悬架跳动的行程空间，即使在最大弹跳行程下，车架底部也不会与地面发生剐蹭；车架上的所有安装点位都采用统一的管径规格，方便后续改装时更换不同规格的悬架、动力配件，不需要重新对管件进行切割焊接。这类管架结构相比冲压车身，还有一个明显的优势就是维修便利性，在赛事中如果发生局部碰撞变形，只需要切割更换变形的单段管件就可以完成修复，不需要对整个车身进行钣金校正，能够大幅缩短维修周期，降低赛事中的运维成本。

　　在实际使用场景中，这类车架不仅可以用于场地竞速赛车的制作，也可以作为小型特种作业车辆的承载基体，比如厂区内的短途巡检车、非道路区域的小型通勤车，只需要根据使用场景调整局部杆件的壁厚，就可以适配不同的载荷需求，比如用于载重场景时可以把主受力杆件的壁厚从1.5mm提升到2.5mm，不需要重新调整整体结构布局，设计复用性很强。结构受力层面，整个车架的载荷传递路径十分清晰，纵向的加速、制动力通过前后悬架安装点传递到主纵梁，再通过斜向支撑分散到整个桁架结构；侧向过弯时的横向载荷通过横向连接杆件传递到两侧的边梁，配合防滚结构的斜撑抵抗侧向变形；垂直方向的冲击载荷则通过上下层的管件形成的闭合框架承担，不会出现局部载荷过大导致的结构失效。在建模过程中，所有管件的弯曲半径都按照常规弯管机的加工能力设置，没有出现过小弯曲半径导致无法加工的问题，管件之间的相贯线也按照实际焊接工艺做了切口处理，生产时只需要按照三维模型的管件下料、弯制，就可以直接在工装上拼接焊接，不需要现场反复修配管件的对接角度，能够大幅降低生产加工的难度，提升装配精度。
