蓝红配色双支架支撑传动装置结构设计

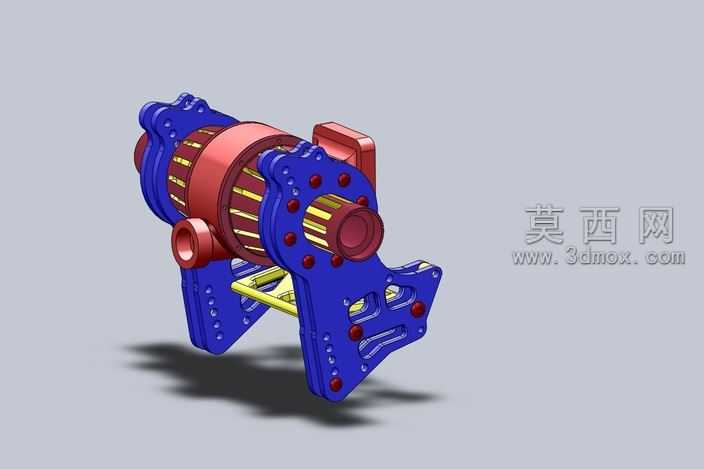

本作品为一款采用双支架支撑结构的传动装置三维建模成果，建模过程中依托参数化设计逻辑完成各部件的精准构建，首先对核心传动筒体进行基准定位，确定其轴向安装基准与径向配合尺寸，再围绕筒体依次构建两侧端盖、中部连接环、底部支撑脚架等附属构件。建模阶段严格遵循机械装配的公差配合要求，对端盖与筒体的连接孔位做同轴度约束，确保每一处螺栓安装孔的位置精度与孔径尺寸匹配，底部支撑脚架采用镂空式结构设计，在保证支撑强度的前提下削减整体重量，脚架与筒体的连接部位做加强筋过渡处理，避免应力集中导致的结构失效。材质与渲染阶段，针对不同功能部件做差异化材质分配：两侧端盖与支撑脚架赋予深蓝色工程塑料材质，模拟高强度玻纤增强尼龙的哑光质感，表面做细微的颗粒纹理处理还原真实注塑件的表面状态；中部传动筒体赋予红色金属烤漆材质，调整漆面的反光度与粗糙度参数，呈现出饱和均匀的红色金属光泽；内部传动栅格结构赋予亮黄色金属材质，与外部红蓝配色形成鲜明视觉对比，便于直观观察内部传动布局；连接螺栓部位赋予深棕色金属材质，模拟发黑处理的标准紧固件质感。渲染阶段采用工作室柔光环境，添加柔和的地面阴影增强模型的立体感，调整光线角度突出各部件的轮廓层次与材质差异。结构设计上，该装置采用对称式双支撑布局，两侧端盖通过周向均布的螺栓与中部筒体紧固连接，端盖中心预留轴孔用于动力输入输出，筒体侧面设置径向接口可适配外接管路或传感组件，底部双支架呈外扩式布局，增大支撑跨度提升装置放置稳定性，支架表面开设多组减重孔与安装槽，既可以降低整体自重，也预留了后续加装附属配件的安装空间。内部栅格状传动结构可实现动力的分流与传递，整体结构紧凑，各部件连接逻辑清晰，装配关系符合机械设计规范，可用于机械原理教学演示、传动结构方案验证等场景，建模过程中对所有配合面做了干涉检查，确保各部件装配后无运动干涉，能够完整呈现该传动装置的结构特点与装配逻辑。
