Sprint赛车钢管式车架框架结构设计

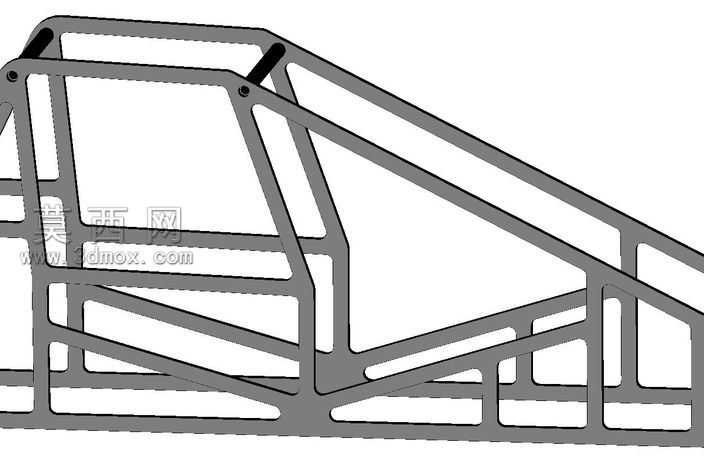

本作品为Sprint竞速赛车的钢管式车架三维结构模型，建模过程中严格遵循竞速赛车车架的力学性能要求与轻量化设计原则，首先通过草图绘制确定车架整体的外轮廓尺寸，结合赛车驾驶舱布局、动力系统安装空间、悬架连接点位的排布要求，精准定位每一根钢管的走向与连接节点位置。建模时采用实体建模与焊件模块结合的方式，对不同受力区域的管材规格做了区分设计：主受力环、前碰撞溃缩区、侧边防撞结构采用大管径厚壁管材，辅助支撑结构采用小管径薄壁管材，在保证结构强度的前提下尽可能降低整体自重。模型完整还原了钢管车架的镂空桁架结构，清晰呈现了各管材之间的相贯线连接形态，所有焊接节点都做了贴合实际加工工艺的圆角过渡处理，避免应力集中的结构缺陷。材质设定上，主体管材赋予高强度合金钢材质，模拟真实赛车车架的金属质感与材料属性，渲染阶段采用哑光金属材质搭配简洁的展示背景，突出车架本身的结构线条与空间拓扑关系，能够清晰展现车架的空间布局、受力传递路径以及各安装点位的位置关系。设计过程中充分考虑了赛车在高速行驶、过弯、碰撞工况下的受力需求，桁架式的结构设计能够将外力均匀分散到各个管材构件上，既满足竞速场景下的结构刚性要求，也预留了足够的后续改装与零部件安装空间，可作为赛车设计教学、车架结构分析、改装方案验证的参考三维模型，直观呈现钢管赛车车架的典型结构特征与设计逻辑。
