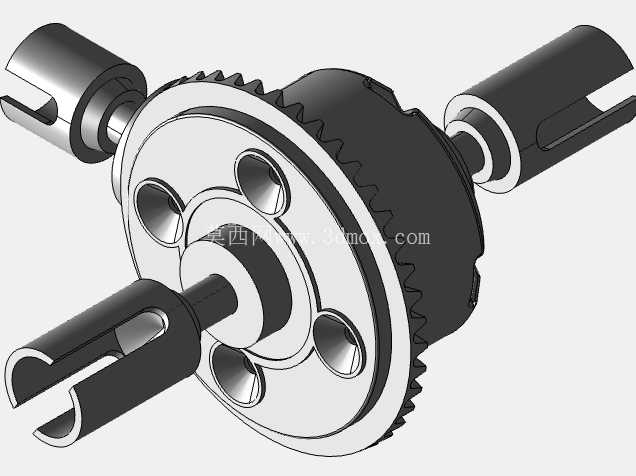

RC遥控车前后差速器传动结构

　　这套差速结构主要面向1/10比例级别的RC遥控越野、平跑车型，适配ASIMA旗下Torch、Stoke、Assassin三个系列的车型传动布局，在整车传动链路里承担核心的动力分配作用——动力从主减速大齿输入差速壳后，会通过内部行星锥齿轮组的差速作用，把扭矩按需分配给左右两侧输出轴，在车辆过弯时允许两侧车轮以不同转速转动，避免轮胎拖磨、传动部件憋劲损坏，直线路面行驶时又能保证两侧动力输出同步，维持车辆行驶稳定性。

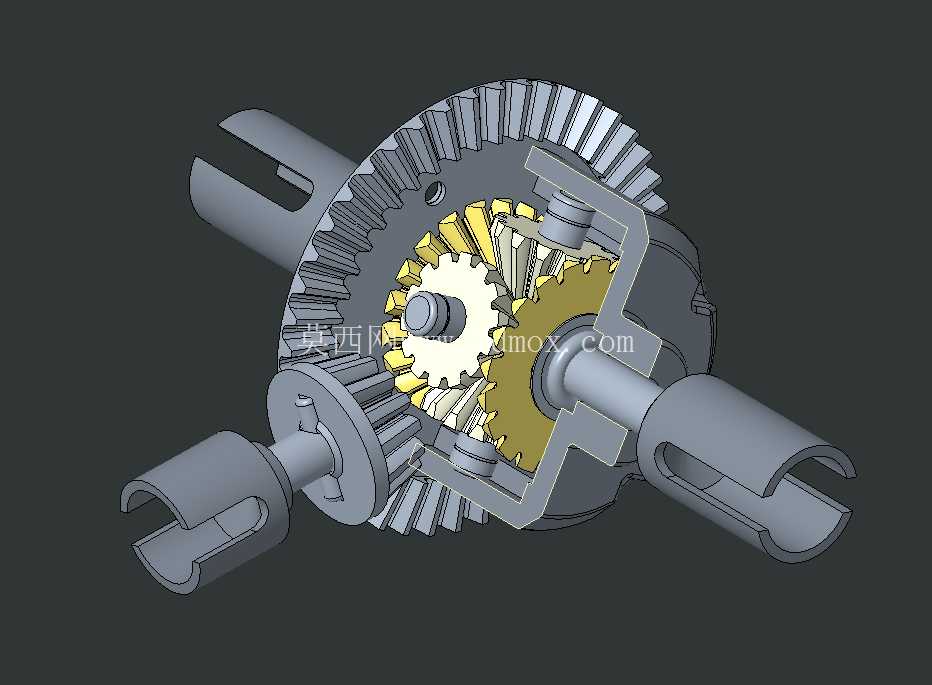

　　从结构设计来看，整套差速采用开放式锥齿轮差速布局，外部差速壳为分体式装配结构，外圈集成主传动从动锥齿轮的安装定位止口，和动力输入的主动锥齿轮啮合时能保证稳定的啮合间隙，壳体上预留的行星齿轮轴安装孔采用过盈配合定位，不需要额外的固定销就能避免齿轮轴在大扭矩输出时出现窜动。内部的四个行星锥齿轮和两个半轴锥齿轮采用等模数等压力角设计，齿形经过修形处理，在正反向传动切换时能减少齿侧间隙带来的传动冲击，哪怕是RC车型常见的急加速、急刹车、飞坡落地瞬间的大扭矩冲击工况，也能保证齿轮啮合平稳，不容易出现打齿故障。

　　两侧的输出轴采用叉形传动接口，和车轮侧的传动接杯配合时，能通过插销实现周向固定，输出轴的轴颈位置和差速壳内的轴承安装位尺寸完全匹配原装零件的安装边界，替换原装差速时不需要对车架、轴承位、传动接杯做任何修改，直接拆装替换即可。设计过程中完全参照原装零件的实测尺寸做逆向建模，差速器的总装宽度、主减速齿的分度圆直径、输出轴的伸出长度、安装轴承的轴径尺寸都和原装件保持一致，甚至差速壳上预留的注油孔位置、螺丝孔位的孔距和螺纹规格都完全对齐原装装配要求，不管是做RC车型的维修替换件，还是用于3D打印制作个性化改装配件，或者是用于RC传动系统的动力学仿真研究，都能直接使用。在实际RC车型的应用场景里，这套差速结构可以适配不同动力级别的配置，不管是有刷动力的入门车型，还是无刷动力的高速车型，只要对应调整内部差速油的黏度，就能改变差速器的锁止特性：加注高黏度差速油时，差速器的限滑效果更强，适合越野路面飞坡、抓地力低的砂石路面行驶，能减少单侧车轮打滑流失动力；加注低黏度差速油时，差速动作更灵敏，适合平跑路面高速过弯，能让车辆过弯走线更流畅。建模过程中对每个零件的装配干涉都做了完整检查，行星齿轮和半轴齿轮的啮合间隙控制在0.1mm到0.15mm的合理区间，既不会因为间隙过大导致传动旷量，也不会因为间隙过小导致齿轮转动卡滞，差速壳的壁厚设计兼顾了强度和轻量化要求，在行星齿轮轴的支撑位置做了局部加厚处理，避免大扭矩冲击下出现壳体开裂的问题，输出轴的叉形位置做了圆角过渡处理，减少应力集中，在频繁的正反转扭矩冲击下不容易出现断裂问题。

　　对于RC模型的改装爱好者来说，这套模型可以直接用于拆解学习差速器的工作原理，也可以基于现有模型做改装优化，比如调整齿轮模数提升强度、修改差速壳的外形做轻量化设计、调整输出轴的接口尺寸适配其他型号的传动接杯；对于机械设计的初学者来说，这套差速模型是非常典型的行星锥齿轮传动应用案例，可以通过装配关系理解差速器的动力传递路径、差速动作的实现原理，掌握锥齿轮啮合的设计要点、壳体类零件的定位设计方法、传动部件的装配公差配合要求。整个模型的所有零件都做了独立的实体建模，没有合并特征，不管是做工程图导出、零件加工，还是做运动仿真渲染，都能直接调用对应零件，不需要额外拆分模型。
