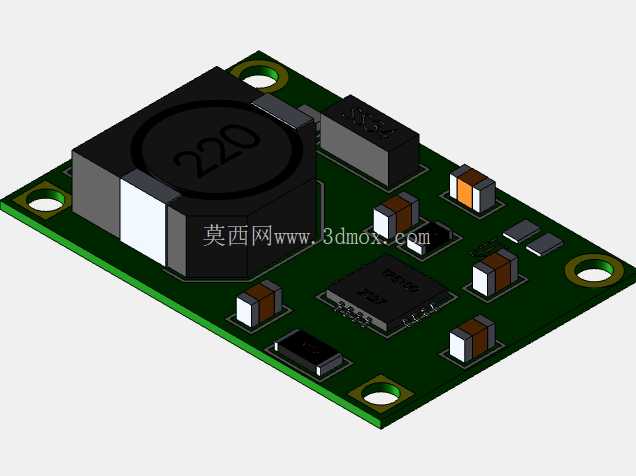

TP5100电池充电管理电路板结构设计

项目分类:电池 发布时间:2026-05-26 ID:1161249
  • TP5100电池充电管理电路板结构设计
  • TP5100电池充电管理电路板结构设计

这款充电模块的设计核心围绕单节/双节锂电池的高效充电管理需求展开,在便携式电子设备、小型储能终端、嵌入式工控手持设备的供电回路中,这类模块是保障电池安全充放、延长电芯循环寿命的核心载体。从实际应用场景来看,该模块可直接集成在手持检测仪器、小型物联网传感节点、便携照明设备、DIY移动电源等产品的内部供电链路中,替代传统分立元件搭建的充电电路,大幅降低终端产品的电源部分设计复杂度,减少布线失误带来的调试成本。

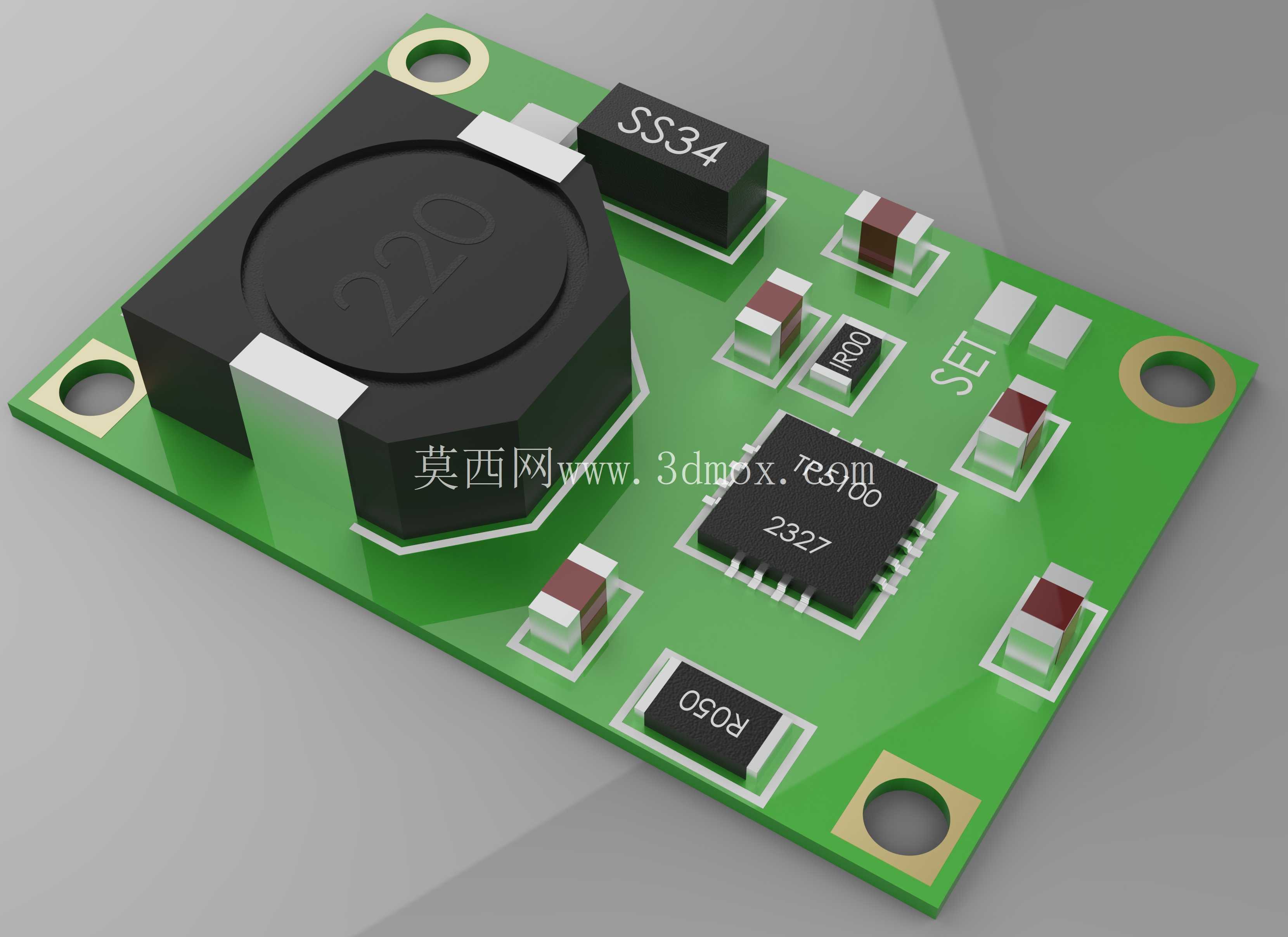

从功能特性层面拆解,板载核心控制芯片承担充电全流程的逻辑管控,可实现预充、恒流、恒压三个充电阶段的自动切换,针对过放的电芯能先以小电流预充激活,避免大电流直接冲击损伤电芯内部结构;恒流阶段根据外围采样电阻的参数匹配设定充电电流上限,恒压阶段则精准把控电芯截止电压,防止过充引发的电芯鼓包、寿命衰减问题。板载的大尺寸功率电感承担开关电源拓扑中的能量存储与传递作用,配合输入输出端的滤波电容,可有效降低充电过程中的纹波干扰,避免对周边敏感的射频、采样电路造成电磁影响;板上的SS34肖特基二极管承担防反接、续流保护作用,避免输入电源极性接反时烧毁核心芯片与后端电芯;两颗精密采样电阻分别负责充电电流检测、输出电压反馈,为芯片的闭环控制提供精准的采样信号,保障充电参数的控制精度在合理工程范围内。

设计思路上,整体采用四层PCB板的布局逻辑,功率回路与信号回路做了明确的分区隔离:大电流走线路径做了加宽铺铜处理,降低大电流导通时的线路压降与发热,功率电感、续流二极管、主芯片这些发热元件集中布置在板身中部区域,预留足够的铺铜散热面积,避免长时间大电流充电时局部温升过高影响元件寿命;信号采样线路做了短路径布线,远离功率回路的强干扰区域,保障采样信号的准确性。板身四个角预留了标准的安装固定孔,孔径匹配常用的M3螺丝规格,安装孔位做了金属化包边处理,可直接通过铜柱固定在设备外壳或者内部支架上,安装孔与板边的距离符合常规电子产品的安规间距要求,避免固定螺丝与板上线路发生短接风险。

从安装边界来看,板身整体采用矩形轮廓设计,板上最高元件为顶部的功率电感,整体元件高度控制在常规嵌入式模块的通用尺寸范围内,可适配绝大多数对安装厚度有要求的紧凑设备内部空间;输入输出端的焊盘位置做了标准化间距设计,既可以直接焊接导线做外接使用,也可以通过排针焊接实现与主板的直插连接,适配不同的组装工艺需求。板上预留的SET标识引脚为充电参数配置端,可通过外接电阻的阻值调整实现不同充电电流、不同电芯节数的适配,无需重新改版即可覆盖多类应用场景的参数需求。在实际选型使用时,需要根据目标电芯的容量匹配对应的充电电流参数,同时根据设备内部的散热条件预留合适的通风空间,若长期工作在大电流充电工况下,可在主芯片与功率电感位置额外增加导热垫将热量传导至设备外壳,进一步提升长时间工作的稳定性。板上的元件排布充分考虑了量产SMT贴片的工艺要求,所有元件的焊盘间距、元件之间的留空距离都符合自动贴片机的加工规范,可直接导入贴片机程序实现批量生产,无需额外做工艺性修改。
