RCWL-0516微波雷达感应模块结构设计

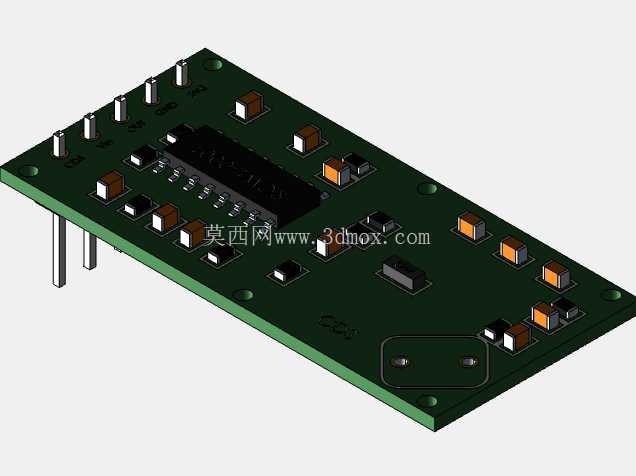

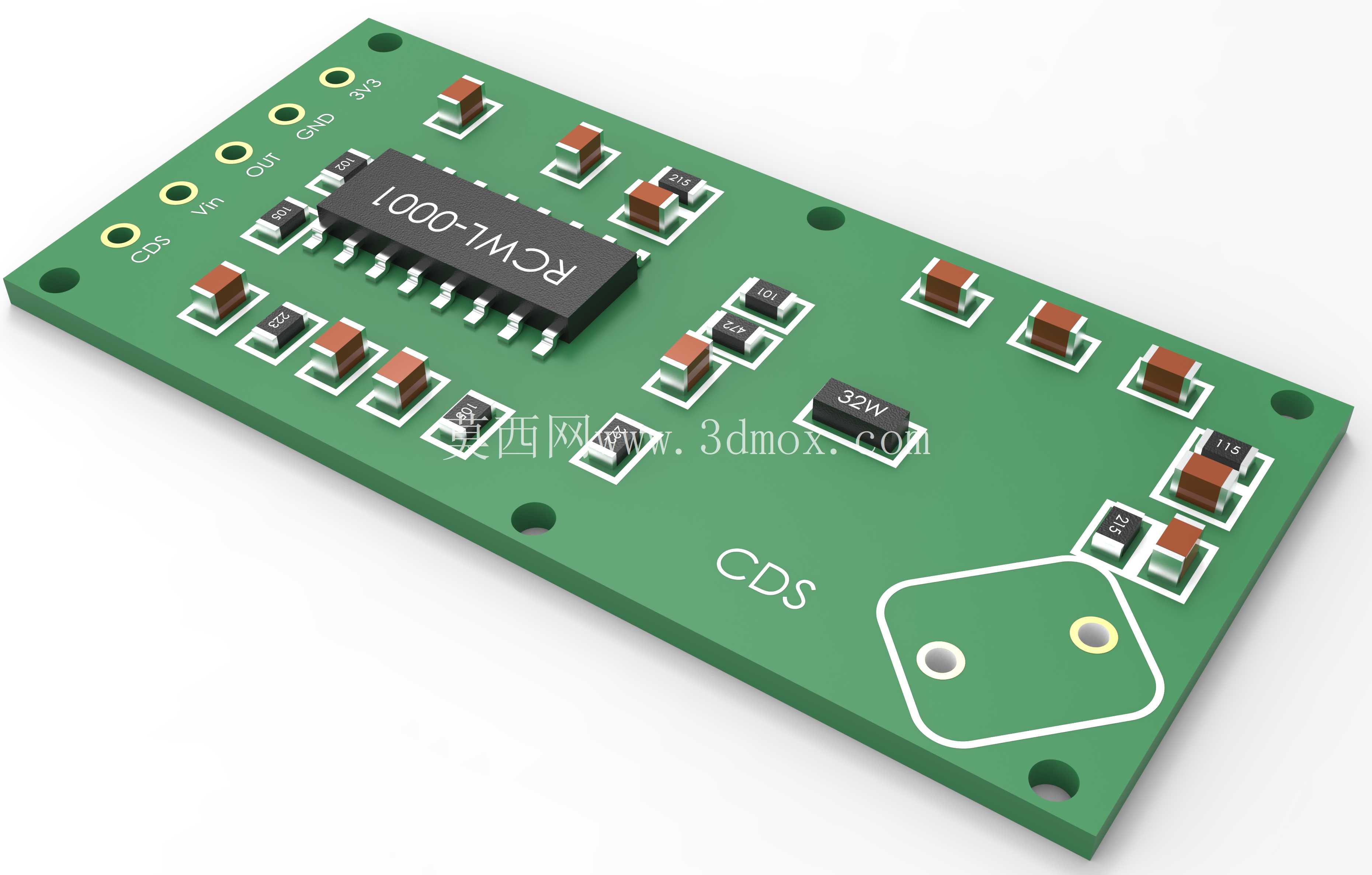

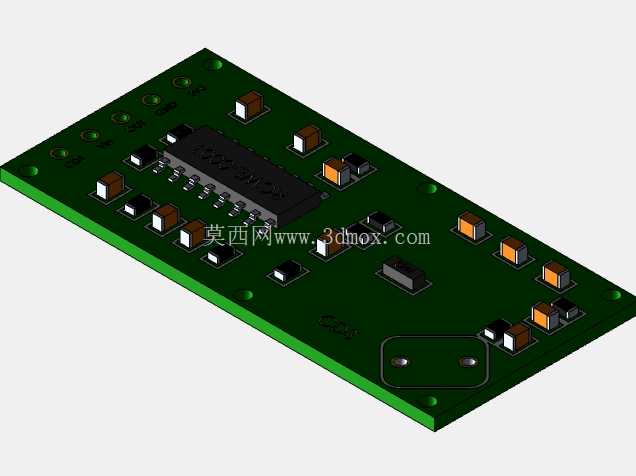

　　日常做智能感应类设备选型时，RCWL-0516这类微波雷达模块是绕不开的基础感知部件，和传统红外感应方案比，它不受环境温湿度、灰尘遮挡、光线变化的干扰，探测灵敏度和响应速度都更适配复杂工况下的非接触式感应需求。从结构设计角度看，这款模块采用标准FR-4环氧玻纤基板作为载体，板载元件布局完全遵循高频微波电路的布线规则，核心处理芯片居中布置，外围阻容元件按信号流向依次排布，最大限度缩短高频信号的传输路径，减少信号串扰和不必要的辐射损耗。

　　板边预留的四个固定安装孔位做了金属化包边处理，孔位间距经过精准核算，既可以配合M2规格的铜柱完成悬空安装，也能直接通过尼龙螺丝固定在设备内部的塑料支架上，安装时不需要额外做绝缘处理，基板本身的阻焊层已经具备足够的绝缘耐压性能。接口部分在板侧一字排开，分别对应电源输入、信号输出、使能控制等功能引脚，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针插接到面包板做原型验证，也能通过排线直接焊接到主控板上，适配不同开发阶段的装配需求。板上预留的CDS光敏电阻焊盘，可以根据使用场景选装光敏元件，实现白天抑制、夜间触发的感应逻辑，不需要额外在外围加测光电路，给整机设计省了不少板上空间。

　　实际应用场景里，这类模块常被用在智能照明的人体感应开关、安防设备的移动侦测触发、公共区域的自动感应洁具、智能家居的人来即亮控制场景里，它的探测范围是基于微波多普勒效应实现的，能穿透薄塑料、木板等非金属遮挡物，所以安装时可以把模块完全藏在设备外壳内部，不会破坏整机的外观完整性，这也是它比热释电红外传感器更受结构工程师欢迎的点之一。做三维建模的时候，要特别注意板上元件的高度边界，最高的核心芯片高度不到3mm，外围阻容元件的高度都控制在2mm以内，整个模块的最大厚度不超过4mm，给外壳预留的内部净空只要5mm就能完全容纳，不会出现元件顶壳的问题。

　　安装孔的位置要避开板上的走线区域，固定时不能用过长的金属螺丝，防止螺丝末端触碰板上的走线造成短路。模块的供电引脚做了防反接保护设计，实际接线时即使误接电源正负极，也不会直接烧毁核心芯片，给现场安装调试留了足够的容错空间。信号输出引脚是高低电平触发模式，输出电平幅度和供电电压一致，可以直接对接单片机、继电器模块等常见控制部件，不需要额外做电平转换。在做整机结构布局时，要注意把模块的天线区域（也就是板上没有覆铜的净空区）对着需要探测的方向，不要在这个区域前方放置大面积金属物件，金属会屏蔽微波信号，直接导致探测距离缩短甚至完全失效。如果是用在电池供电的低功耗设备里，还可以通过使能引脚控制模块的间歇工作，进一步降低整机待机功耗，延长电池更换周期。从生产装配的角度看，这款模块的所有元件都采用标准SMT贴装工艺，没有特殊的异形元件，量产时可以直接走标准SMT产线贴装回流焊，不需要额外的手工插件工序，生产良率和装配效率都有保障。板边的工艺边设计也符合SMT生产的传送要求，不需要额外添加工艺辅助边就能直接上产线生产。
