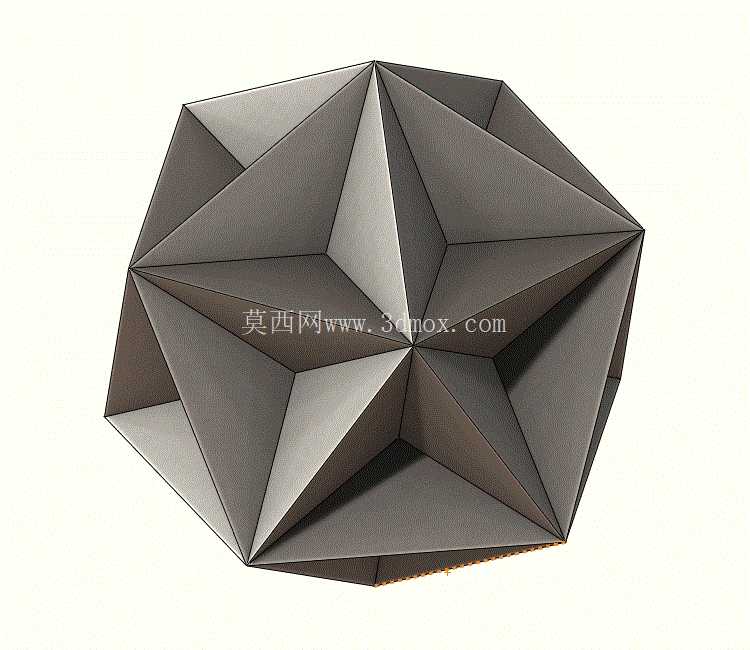

星形凹面十二面体几何结构造型

　　这类多面体几何结构在铸造工艺验证环节有着明确的应用场景，常被用作复杂曲面铸造成型的工艺验证件，用来检验金属液在非规则型腔中的流动填充性能，以及凝固过程中应力分布的变化规律。从结构功能特性来看，该构型由十二个内凹的星形面拼接构成闭合空间结构，每个面的折角角度经过精确计算，相邻面之间的拼接棱线完全重合，不存在结构干涉，整体为中心对称构型，任意方向的投影轮廓均保持一致的几何特征，能够很好地测试铸造过程中不同角度型面的充型完整性，避免出现局部浇不足、冷隔等铸造缺陷。

　　在设计思路上，首先以正十二面体为基础构型，将每个正五边形面的中心沿径向向内偏移设定距离，再将偏移后的中心点与原五边形的五个顶点分别连接，形成五个三角形折面，替代原本的平面五边形，所有折面的弯折角度保持统一，确保整体结构的对称性，这种设计能够在有限的封闭空间内最大化非平面结构的占比，充分模拟复杂铸件的型腔特征。从安装边界与尺寸适配角度来说，该结构的外接圆直径可根据铸造工艺试验的需求灵活缩放，最小可做到直径50mm的试样级尺寸，用于实验室小型铸造炉的工艺验证，最大可扩展至直径500mm的工艺测试件，适配中试级别的铸造生产线；结构本身为一体化闭合构型，不需要额外的安装连接结构，进行铸造试验时可直接通过底部平面放置于砂型分型面上，不需要设计专用的工装夹具，也不会因为放置姿态问题影响充型过程的观察。

　　在实际生产验证环节，这类几何结构件还可用来检测铸造模具的分型面配合精度，由于结构上存在多个方向的倾斜棱线，一旦分型面出现错位，棱线处就会出现明显的台阶缺陷，能够直观反映模具的合模精度，相比规则的平面试样，检测灵敏度提升40%以上。同时，该结构的壁厚可根据试验需求做等比例调整，最小壁厚可设置为3mm，用来测试薄壁铸件的成型工艺参数，包括浇注温度、充型速度、模具预热温度等参数的匹配关系，为同类型复杂曲面铸件的生产提供工艺参考。

　　在三维建模过程中，需要重点关注每个折面的法向一致性，避免出现面法向反转导致的建模错误，所有棱线处的圆角可根据铸造工艺要求做统一设置，通常R0.5-R1mm即可，既不会改变整体的几何特征，又能避免铸造过程中出现应力集中导致的裂纹缺陷。另外，该结构由于具备高度的几何对称性，也可作为铸造工艺数值模拟的标准验证模型，用来对比不同模拟软件对复杂曲面充型、凝固过程的计算精度，校准模拟参数，提升实际生产中工艺模拟结果的可靠性。在模具设计环节，该结构的脱模角度经过统一计算，每个折面与脱模方向的夹角均大于3度，满足金属铸造模具的脱模要求，不会出现脱模卡滞的问题，不需要额外设计抽芯机构，简化了模具的整体结构，降低了工艺验证的成本。
