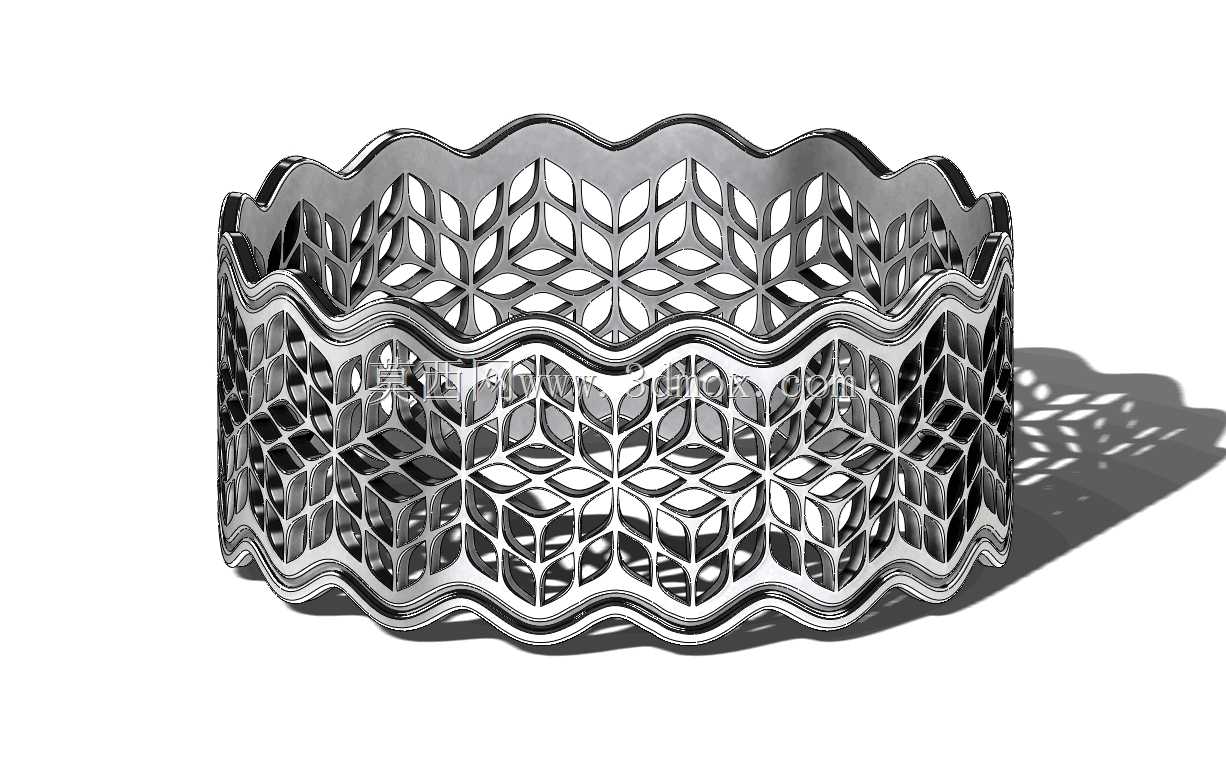

波浪边镂空叶型金属环形构件

这类带叶型镂空纹理的波浪边环形构件，常应用在装饰性防护套、流体整流栅格、精密设备隔振衬环以及高端文创金属饰件场景中，区别于常规光滑圆环，其连续的波浪形端面可在轴向装配时形成嵌合限位，避免环件在安装槽内出现周向窜动，同时上下起伏的边缘能分散接触面的压应力，减少长期受压后的边缘形变。从结构设计逻辑来看，构件整体采用等壁厚曲面构建，所有镂空叶型单元沿环向周向均匀阵列，相邻单元的连接筋宽度保持一致，既保证了整体环件的结构刚度，又通过镂空结构大幅降低了整体重量，同时叶型孔洞的流线型轮廓不会出现应力集中的尖角，在承受径向挤压力时，筋条可将受力均匀传导至整个环体，避免局部应力过大导致的开裂。构件的内外曲面均做了无缝连续处理，不存在拼接缝隙，在作为流体通路内的整流构件使用时，光滑无缝的表面不会产生扰流死角，可让流经环件的介质沿镂空孔洞形成稳定的分层流态，降低管路内的流体紊流噪音；如果作为装饰性防护环使用，无缝表面也便于后续做抛光、电镀或者喷砂等表面处理，不会在拼接缝隙处残留处理药液导致后期出现锈蚀。在安装边界上，这类环形构件的外径与安装槽的内径采用间隙配合，波浪形的上下端面可分别与安装槽内的对应波浪形定位面贴合，不需要额外设置定位销即可完成周向固定，轴向的安装空间只需要预留出环件自身的轴向高度即可，不需要额外预留紧固件的安装位置，整体装配占用空间更小。镂空区域的开孔率经过匹配调整，在作为隔振衬环使用时，连续的筋条结构可提供稳定的径向支撑力，同时镂空结构可吸收部分振动能量，降低振动在两个连接部件之间的传递效率；如果作为通风散热场景的防护环，均匀分布的叶型孔洞可保证气流均匀通过，不会出现局部通风量不足的问题，同时交错的筋条结构可阻挡大尺寸杂物进入设备内部，兼顾通风与防护的双重作用。整个构件的曲面过渡均采用连续曲率设计，没有突变的折角，在加工过程中无论是采用金属3D打印成型还是精密铸造成型，都能保证成型过程中材料填充均匀，不会出现局部缺料或者壁厚不均的问题，后期去毛刺处理时，光滑的曲面过渡也能减少打磨工作量，提升加工效率。
