彭罗斯三角悖论式几何创意结构设计

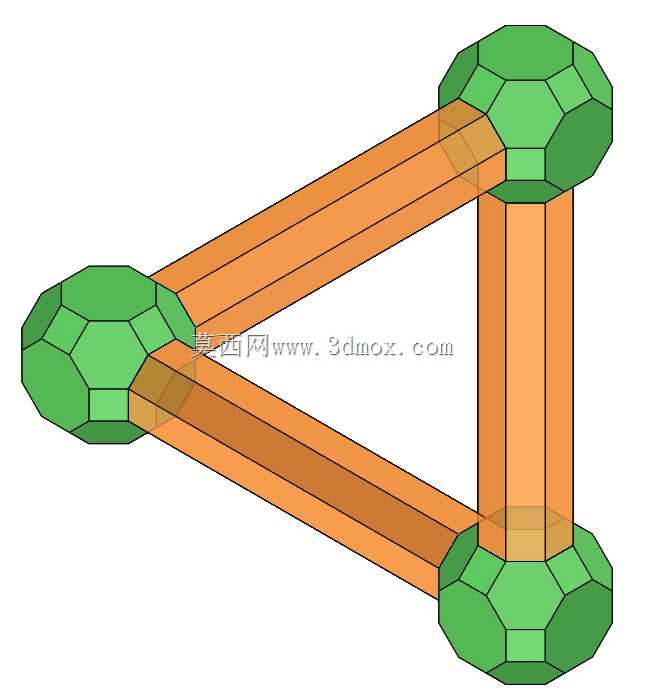

　　这款彭罗斯三角结构，本质是基于视觉错觉原理打造的创意几何构件，并非传统工业传动或承载类零部件，更多应用在科普展示装置、创意工业展品、几何教学教具、文创潮玩结构设计等场景中，也可作为机械结构创意设计的参考案例，帮助结构设计人员理解空间透视与实体建模的边界关系，打破常规三维建模的固化思维。从实际功能特性来看，该结构利用二维视角下的透视错位，在特定观察角度呈现出不可能存在的闭合三角形态，三个棱柱构件看似首尾相连形成无限循环的三角闭环，实则在三维空间中三个构件的连接端存在空间错位，仅在固定观测点能形成视觉上的悖论效果，实体模型制作时需要精准控制每个棱柱的扭转角度与端面连接位置，才能保证特定视角下的错觉呈现足够逼真。设计思路上，

　　首先需要确定三角结构的外接圆边界尺寸，常规展示用的该类结构外接圆直径可根据展示场景调整，桌面级展示件通常控制在150mm-300mm区间，大型科普展品可放大至1m以上，安装边界需要预留至少结构外接圆1.2倍的平面空间，保证观测者站在正前方1.5m-3m的最佳观测距离时，不会因为视角偏差提前识破结构错位。三个棱柱构件采用等截面设计，截面形状可根据展示需求调整，本次模型采用带切角的多边形端面，既提升了结构的视觉层次感，也避免了尖锐棱角带来的安全隐患，棱柱的长度需要严格匹配三角边长，同时在连接端做45度左右的空间扭转，让相邻两个棱柱的端面在透视角度下能够完美贴合，实体加工时可采用3D打印一体成型或者分件粘接的方式，

　　分件制作时需要在连接端设计定位止口，保证装配后错位精度控制在0.5mm以内，避免透视错位影响错觉效果。在三维建模过程中，需要先绘制正三角形的基准草图，确定三个顶点的空间坐标，注意三个顶点不能处于同一平面，需要沿垂直方向做阶梯式偏移，偏移量根据观测距离调整，观测距离越远偏移量可适当增大，避免近距离观测时错位过于明显，之后沿三个顶点的连线方向扫掠棱柱截面，扫掠过程中需要给截面添加扭转角度，让每个棱柱的两个端面分别与相邻棱柱的端面平行，最后对端面连接处做倒圆角处理，弱化拼接痕迹，提升视觉一体性。该结构虽然没有实际的工业传动承载功能，但在机械创意设计、空间几何教学、工业展品设计领域有很高的参考价值，能够帮助设计人员理解三维空间透视原理，

　　拓展结构设计的创意思路，也可作为机械创新大赛的创意选题参考，建模过程中对空间坐标、扫掠扭转、视角匹配的精度控制要求，也能锻炼三维建模人员的空间想象能力与参数化建模能力。实际落地制作时，若采用金属材质加工，需要注意三个棱柱的焊接或粘接位置的精度控制，焊接后需要做表面打磨处理，消除拼接焊缝，若采用塑料或树脂材质3D打印，可选择光敏树脂材质做表面喷漆处理，提升表面质感，颜色搭配上可采用高对比度的配色，强化棱柱的轮廓感，让视觉错觉效果更加突出。安装时需要在结构底部设计定位底座，底座上标注最佳观测点位置，引导观测者站在正确位置体验悖论视觉效果，底座尺寸需要大于结构外接圆，保证结构放置稳定性，避免倾倒。
