轴向引脚10SQ045肖特基二极管结构设计

在低压大电流整流电路的设计选型环节，10SQ045这类肖特基二极管是开关电源、车载充配电模块、光伏旁路电路中高频出现的功率器件，做PCB布局与结构干涉校验时，精准的三维模型能帮工程师提前规避引脚成型、安装间隙、绝缘距离等一系列实际装配问题。不同于普通硅整流二极管，肖特基二极管依靠金属-半导体结实现整流特性，正向压降低、反向恢复时间极短，在高频开关工况下的导通损耗远低于传统PN结器件，适合10A量级电流输出的低压整流场景，比如消费类电源的次级整流、车载低压系统的防反接保护、小型光伏组件的旁路保护回路，都能见到同规格轴向封装器件的应用。

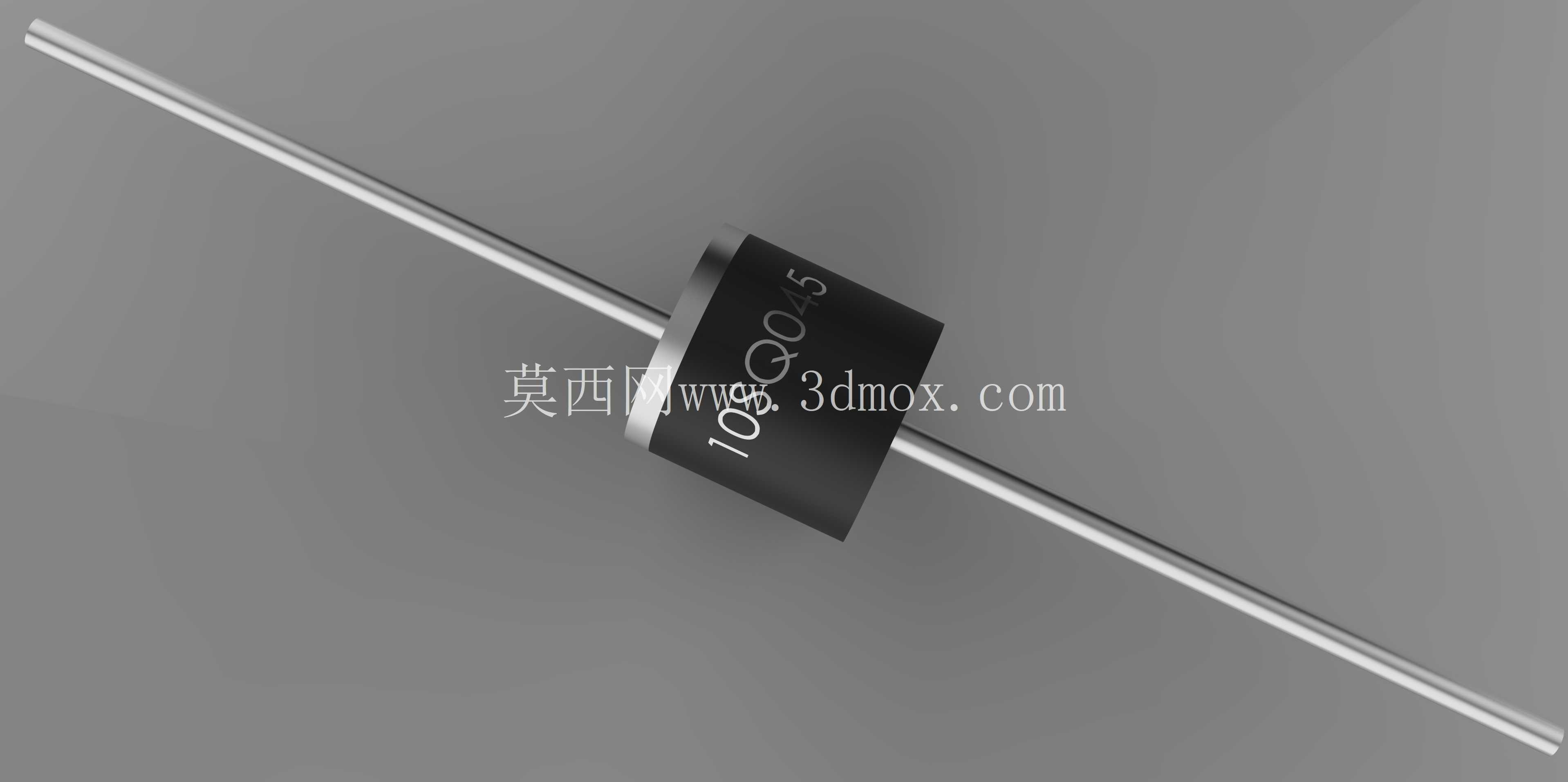

从结构设计逻辑来看，这款轴向封装的肖特基二极管采用经典的两端引脚同轴引出结构，中间的黑色环氧塑封本体是核心管芯的密封载体，内部通过焊片将肖特基管芯与两侧铜质引脚实现电气连接与机械固定，外层的环氧塑封料需要满足耐温、绝缘、阻燃的基础要求，同时要保证引脚与塑封本体的结合强度，避免波峰焊、手工焊接过程中出现引脚松动、本体开裂的问题。建模过程中需要重点还原几个关键尺寸边界：首先是塑封本体的外径与轴向长度，这部分尺寸直接决定了器件在PCB上的安装占位，以及与周边电容、电阻、散热片的安全绝缘间隙，尤其是在高压侧与低压侧的隔离带附近，本体的实际外形尺寸是安规距离校验的核心依据；其次是两侧引脚的线径与伸出长度，轴向引脚的线径直接影响器件的载流能力与焊接后的机械强度，10A规格的器件引脚通常采用足够线径的无氧铜材质，表面做镀锡处理提升可焊性，引脚的伸出长度需要匹配不同PCB的安装孔距设计，实际生产中很多工厂会根据产品的PCB孔位对引脚进行打弯成型，精准的引脚模型可以提前模拟打弯后的应力分布，避免引脚根部反复弯折导致的断裂风险。

在实际设备应用中，这类轴向肖特基二极管的安装方式通常分为两种：一种是直接插装在PCB板上，引脚穿过安装孔后进行波峰焊或手工焊接，此时需要考虑器件本体距离PCB板面的高度，避免本体贴板过近导致焊接热量无法散出，或是距离板面过高增加整体装配高度；另一种是通过绝缘套管套在本体外部，利用引线直接搭焊在接线端子上，常见于一些开放式结构的电源模块、车载配电模块中，这种安装方式下模型的本体外径就成了选型绝缘套管的关键参考，套管内径需要略大于本体外径，同时保证套入后不会出现松脱。设计建模时还要还原本体表面的标识区域，也就是器件型号、极性标识的印刷位置，实际生产中极性标识是装配环节防错的关键，轴向二极管通常会在本体的阴极侧印有色环或是型号标识，模型上还原这部分细节，能在装配仿真、作业指导书制作时直接调用，减少一线装配人员的极性装反风险。

从功能特性匹配的结构设计来看，肖特基二极管在大电流导通时会产生一定的导通损耗，10SQ045规格的器件在额定电流下的温升需要通过引脚与PCB铜箔的散热来控制，建模时还原引脚的真实截面积与材质属性，也能辅助工程师进行简单的热仿真校验，判断在额定负载下引脚的导热路径是否能满足器件的温升要求，是否需要额外增加散热铜箔或是小型散热片。很多新手工程师在选型时只关注电气参数，忽略了器件的实际外形尺寸，导致PCB打样后出现器件装不下、与周边结构件干涉、绝缘距离不足的问题，精准的三维模型可以在设计阶段就完成虚拟装配校验，比如在紧凑的适配器内部结构中，二极管本体是否会和外壳内壁发生顶碰，引脚打弯后是否会和相邻的电解电容引脚发生短路，这些问题都可以通过三维模型的干涉检查提前发现，减少打样返工的成本。另外，在做自动化插件工艺的设计时，器件的本体外形、引脚间距、引脚直线度都是供料器适配的关键参数，还原真实外形的三维模型可以直接用于自动化产线的工装设计，确认插件头的抓取位置、引脚的导向结构是否匹配，避免量产阶段出现器件卡料、插件偏移的问题。不同于贴片封装的功率器件，轴向封装的器件在抗机械振动、冲击的性能上更有优势，在车载、工业类振动工况的设备中应用广泛，建模时还原引脚与本体的连接结构，也能辅助工程师进行结构强度的仿真校核，确认在规定的振动频率、加速度条件下，引脚与本体的结合处不会出现疲劳断裂的问题。
