带齿轮步进电机的3D打印CNC一体机传动结构

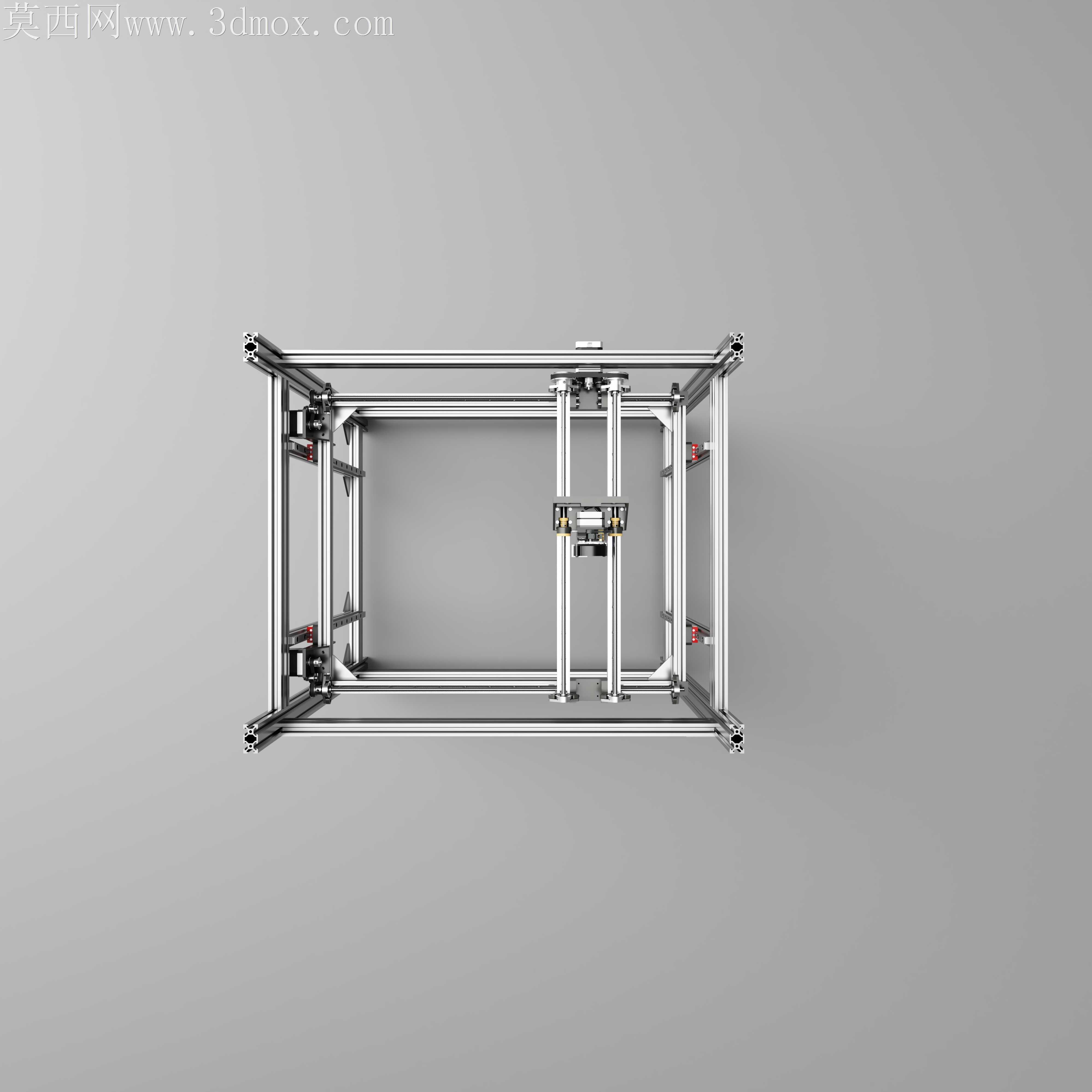

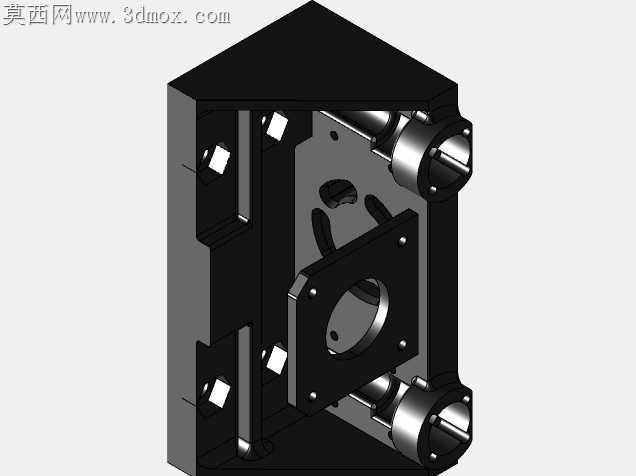

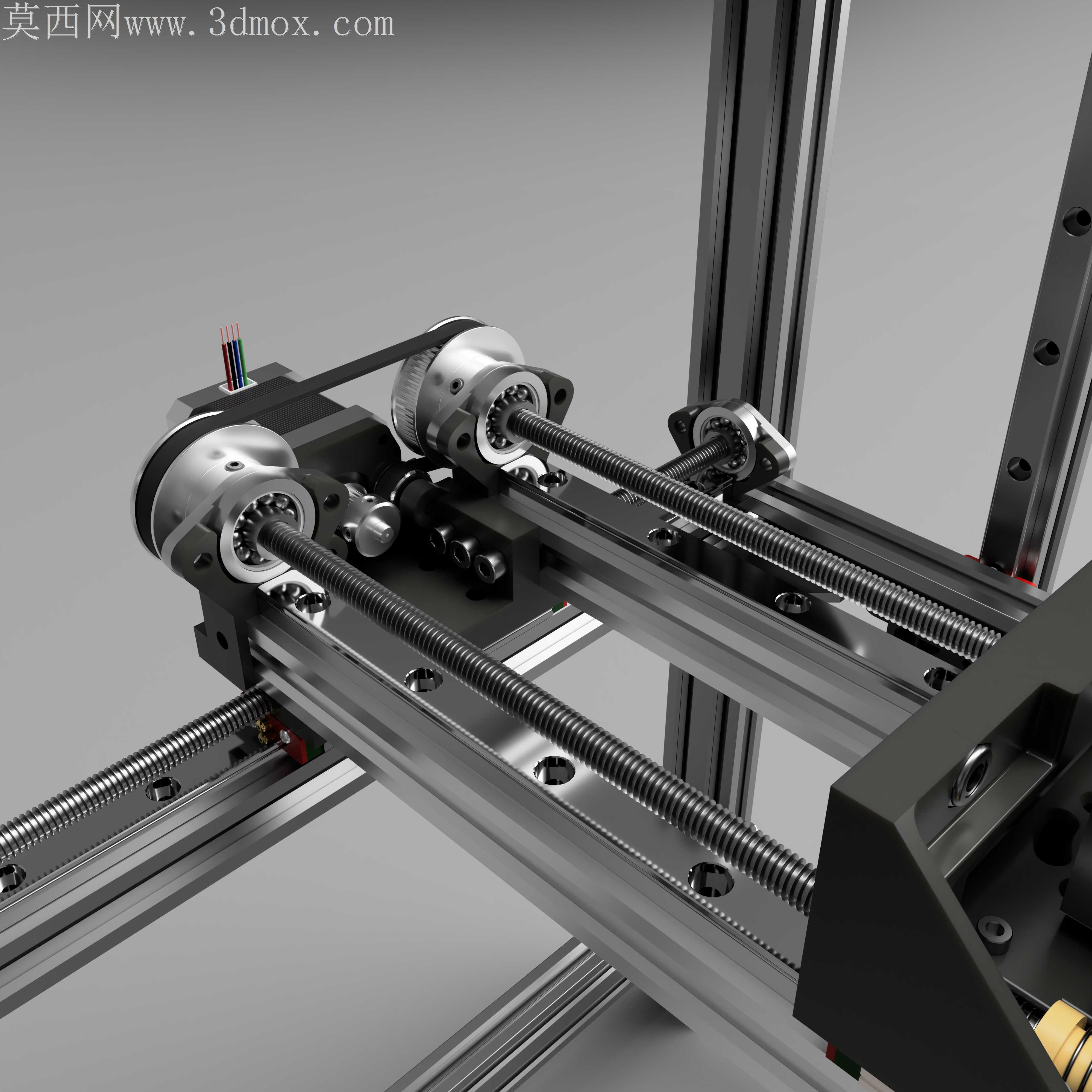

桌面级复合加工设备最容易被忽略的传动刚性问题，在中小行程的3D打印与轻切削CNC复合机型上尤为突出——打印时需要低摩擦顺滑进给保证层纹均匀，轻铣时又要足够的轴向刚度抵消切削反力，两套需求的矛盾点往往集中在传动副的选型与安装基准上。这套传动结构直接在各运动轴上配置丝杠传动，没有用常见的皮带传动混搭方案，从根源上规避了皮带张紧力衰减带来的丢步风险，适配500W主轴的切削负载要求，也能兼容e3d V6热端的打印进给速度区间。带齿轮的步进电机直接通过联轴器与丝杠直连，省去了额外的同步轮减速环节，减少了传动链上的间隙累积点，安装座的沉孔位置特意做了偏心微调余量，装配时不用反复刮研安装面，就能把丝杠与导轨的平行度公差控制在0.02mm以内，避免运动过程中出现丝杠憋劲、电机负载波动过大的问题。铝型材框架的槽口直接作为导轨的安装基准，没有额外加衬板调整高度，靠型材本身的挤压精度配合定位销钉，就能保证两根平行导轨的等高差在允许范围内，省去了大量现场配磨的工序。X轴的滑座上预留了热端与主轴的快装接口，不用重新打孔攻丝就能切换加工头，挤压块的位置刚好压住导轨的侧面基准，锁紧时不会把导轨顶变形，保证运动全程的直线度。螺钉的排布特意避开了型材槽内的螺母安装盲区，每个固定点的锁紧力矩都做了梯度设计，靠近电机座的位置力矩稍大抵消启动时的冲击，靠近行程末端的位置稍小避免型材局部变形。这套结构没有做冗余的Z轴驱动与电控部分，刚好留出了足够的改装空间，用户可以根据自己的需求选配不同行程的丝杠、不同扭矩的电机，不管是做纯FDM打印还是软金属、塑料的轻切削加工，都能通过微调安装间隙匹配对应的工况，不会出现改装后传动精度骤降的问题。滑座上的走线槽位置刚好卡在导轨侧方，不会随滑座运动剐蹭到丝杠或导轨表面，避免加工碎屑、打印耗材残渣掉落到传动副里加剧磨损，日常维护只需要定期给丝杠上润滑脂，不用频繁拆解清理内部积屑。
