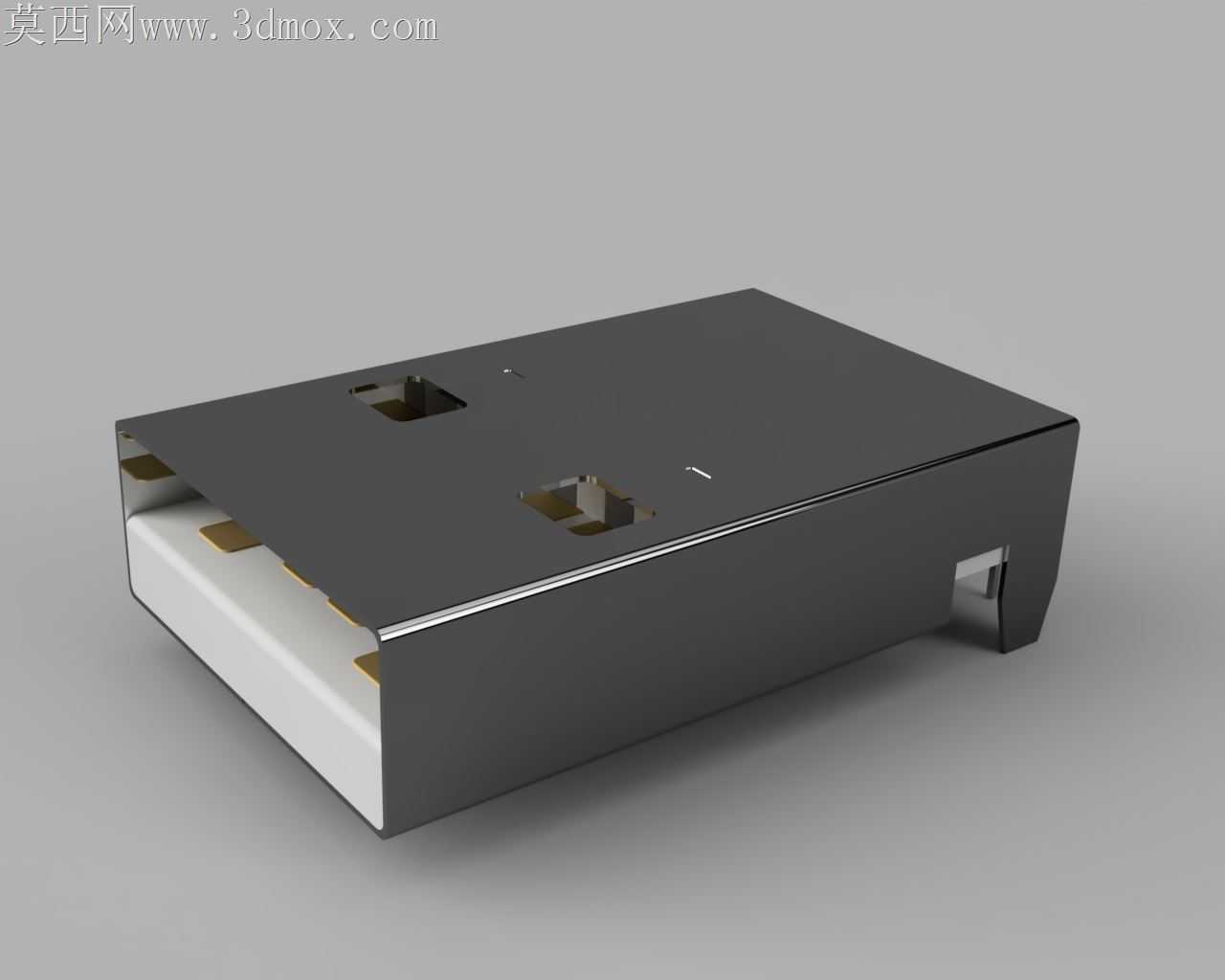

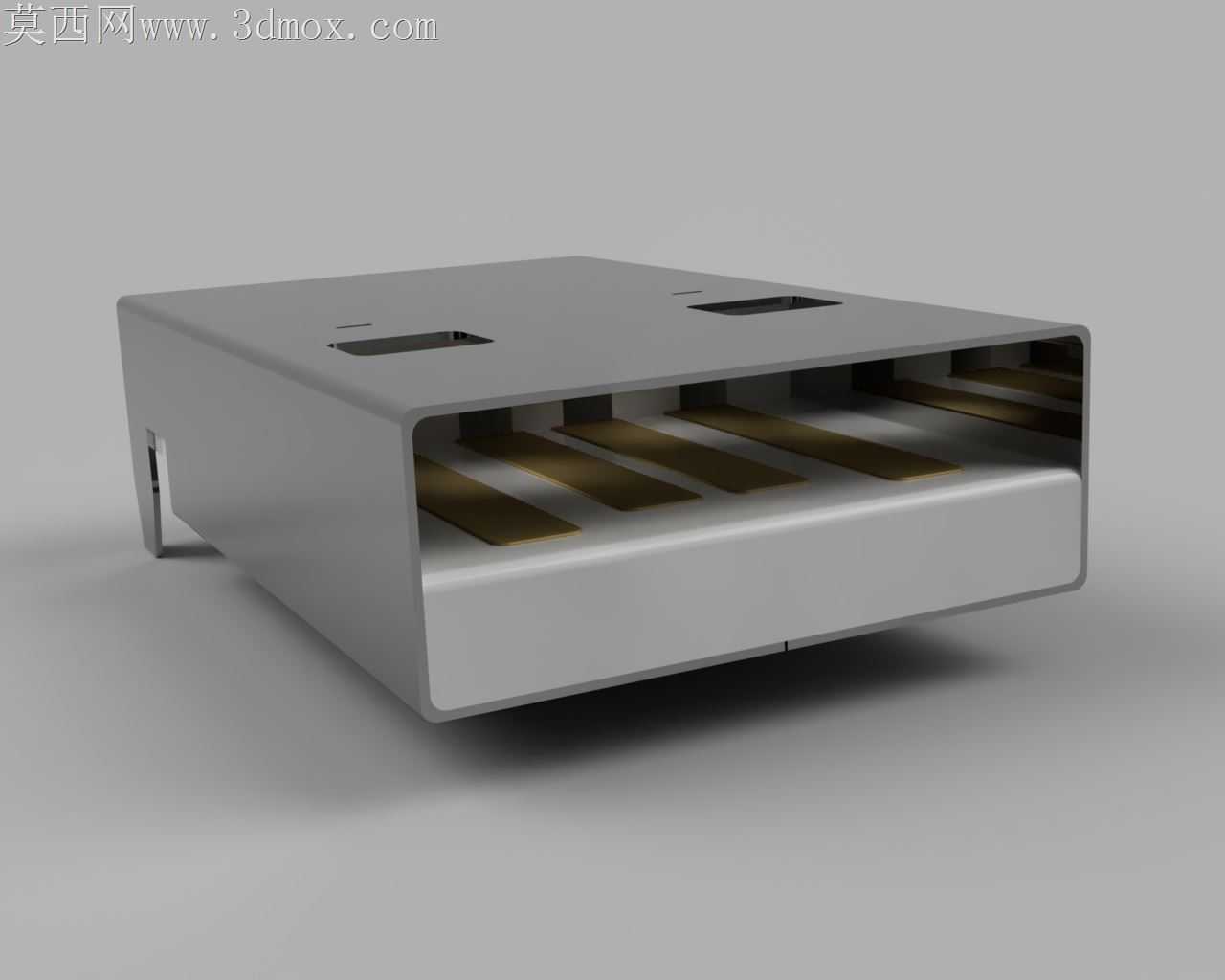

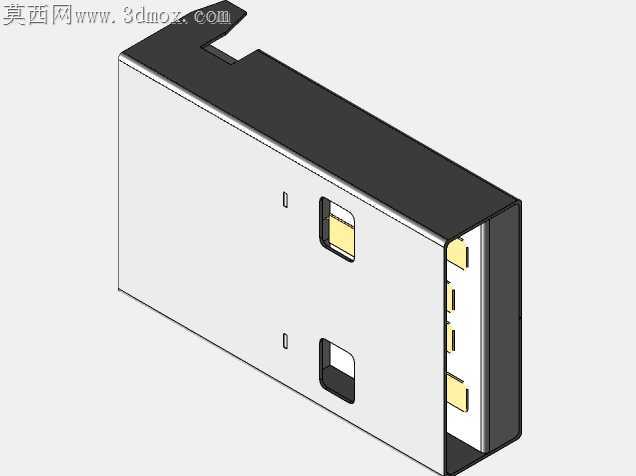

USB A型板端连接接口结构设计

板端USB连接器量产时最容易踩的坑，是金属壳体与PCB焊接后出现的端子共面度超差，插合时轻则插拔力异常偏大，重则端子接触不良出现数据传输丢包。这款A型接口的壳体折边处做了0.15mm的内收让位，避开PCB焊盘边缘的阻焊层凸起，不会出现壳体贴装时被阻焊顶起、导致整排端子浮高的问题。接触端子的悬臂梁根部做了渐变圆弧过渡，没有直角应力集中点，反复插拔5000次后端子的残余变形量能控制在0.03mm以内，不会出现端子塌陷导致的接触压力不足。壳体两侧的定位插脚做了倒锥结构，插入PCB定位孔后过波峰焊时不会因为热胀冷缩出现壳体偏移，焊锡凝固后插脚与孔壁的结合力能抵消插拔时的侧向冲击力，不会出现接口被扯掉的情况。端子与塑胶本体的结合处做了倒扣结构，注塑时塑胶料能填满倒扣凹槽，不会出现端子受插拔力后退、导致焊盘被扯脱的问题。塑胶本体的卡槽与金属壳体的卡凸配合间隙控制在0.02mm，既不会因为间隙过大出现壳体晃动，也不会因为间隙过小组装时压裂塑胶本体。端子接触区的镀金层厚度预留了0.003mm的磨损余量，对应日常使用中的插拔摩擦，不会因为镀层磨穿出现基底铜氧化、接触电阻飙升的问题。壳体表面做了哑光镀镍处理，不会因为反光在自动化贴片时影响视觉定位系统的识别精度，贴片时的吸嘴取料位置选在壳体顶面的平整区域，避开顶面的两个弹片让位缺口，不会出现吸嘴漏气导致的取料失败。插合口的导向斜角做了15度的外扩，公头插入时即使有0.3mm的位置偏差也能顺利滑入，不会出现插头顶到壳体端面导致的接口损坏。塑胶本体的挡墙高度比端子顶面高0.2mm，能避免SMT贴片时吸嘴直接压到端子导致端子变形，过回流焊时的高温环境下，塑胶材料的形变率控制在0.1%以内，不会因为塑胶软化导致端子移位。
