便携式高清数码显微检测装置结构设计

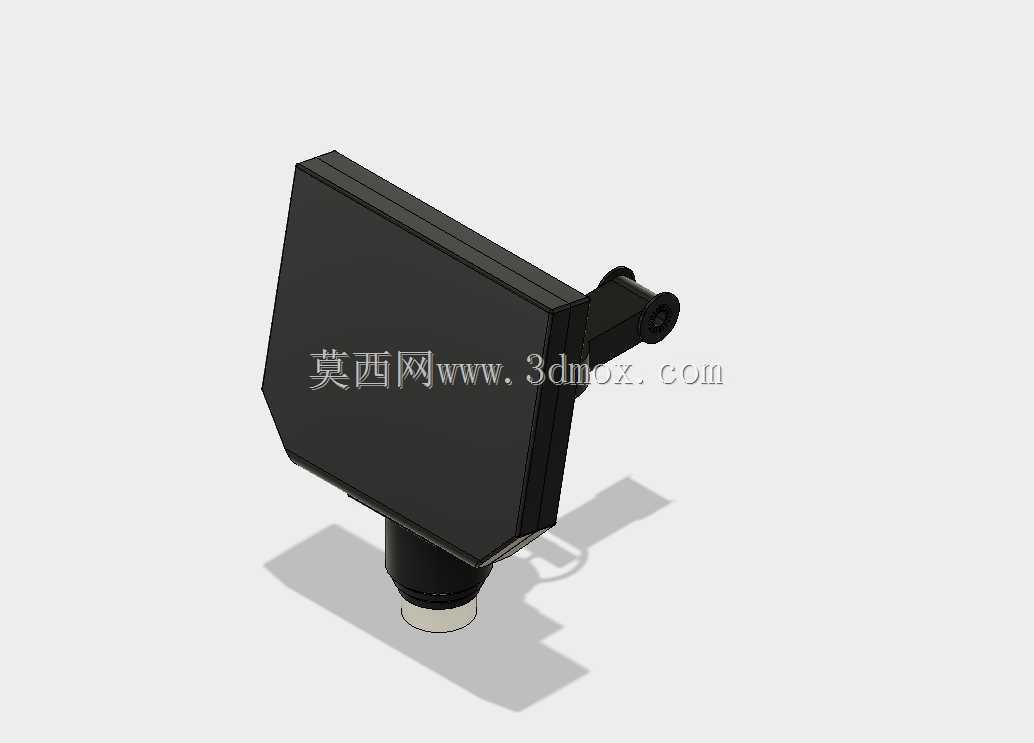

　　在精密电子返修、小件五金质检、文玩微观鉴定、教学实验演示这类场景里，传统台式显微镜受限于固定光路、大体积底座的约束，很难适配工位流动、检测对象尺寸不固定的使用需求，这款手持一体式数码显微装置的结构设计，正是瞄准这类分散化、近距离的微观观测需求做的适配。从整机结构布局来看，设计上把成像模组、主控电路、显示单元做了高度集成，摒弃了传统显微镜的目镜观察结构，直接将OLED显示模块与主机身做刚性连接，观测时无需俯身贴合目镜，手持状态下就能直接读取显示画面，单人操作时可以一手持设备对准被测物，另一手调整被测件位置，大幅降低了长时间观测的疲劳感。镜头端采用了连续变倍的光学结构设计，变倍调节环设置在镜筒靠近主机身的位置，

　　手指无需大幅移动就能完成倍率切换，低倍率下可以快速锁定被测区域，高倍率下可以观测焊点虚焊、五金件表面毛刺、印刷线路板走线缺陷这类微米级细节，镜筒最下端的防护端盖做了平齐设计，当需要固定倍率观测时，可以将端盖直接贴合被测物表面，快速锁定工作距离，避免手持状态下对焦距离漂移导致的画面模糊。主机身的握持区域做了斜切收边处理，棱角位置全部做了R角过渡，单手握持时掌心能完全贴合机身侧面，不会因为尖锐棱角产生硌手感，机身侧面的拍照、录像按键设置在拇指自然触控的位置，观测过程中可以一键留存检测画面，不需要额外操作主机上的复杂按键。设备的供电与数据接口设置在机身侧后方，既不会干扰握持时的手部动作，也能在接电持续工作时避免线材弯折影响操作，

　　接口旁预留的散热格栅正对主控芯片的安装位置，长时间连续工作时可以通过自然对流带走电路产生的热量，避免高温导致的成像噪点增加、画面卡顿问题。从安装边界来看，这款设备除了手持使用场景，镜筒位置预留了标准的三脚架安装螺孔，当需要长时间固定观测某一区域时，可以直接固定在通用支架上，不需要额外定制转接夹具，适配市面上绝大多数常规的小型相机支架、实验台固定架。成像光路的设计上，把补光LED环形阵列集成在镜筒前端，光线可以沿着镜筒轴线方向垂直照射在被测物表面，避免侧方补光产生的阴影遮挡观测细节，补光亮度可以通过机身侧方的调节拨轮连续调整，针对高反光的金属表面、低反光的塑料材质可以灵活匹配光照强度，避免过曝或者画面亮度不足的问题。

　　结构设计时充分考虑了不同场景的使用容错性，机身外壳采用抗冲击的工程塑料材质，日常使用中不慎从工作台高度滑落时，外壳的形变可以吸收大部分冲击能量，保护内部的光学镜片与电路元件不会受损，镜筒与主机身的连接位置做了加强筋结构，即使频繁调整镜头角度、触碰被测物，也不会出现镜筒松动、光轴偏移的问题。在PCB检测场景下，这款设备可以快速排查0402甚至更小封装元件的焊接缺陷，不需要把电路板搬到固定的台式显微镜工位，在线返修时可以直接手持设备对准焊点，实时观测焊锡的熔化状态，提升返修效率；在五金小件来料质检环节，检验人员可以携带设备到仓库现场，直接抽样检测零件表面的镀层缺陷、加工刀纹、微小裂纹，不需要把样品搬运到专门的检测室；在中小学科学实验场景下，一体式的显示结构可以让多名学生同时观看观测画面，避免单目镜结构只能单人观察的局限，设备的操作逻辑简单，不需要复杂的调试就能快速出清晰画面，降低了教学场景下的使用门槛。设备的整体重量控制在单手握持无明显负重感的区间，长时间户外携带做现场检测时，不会因为设备过重增加出行负担，机身没有突出的易损部件，收纳时只需要盖上镜头保护盖，就可以直接放入工具包，不需要额外的防震防护箱。
