USB接口ATTINY AVR微型程序烧录器

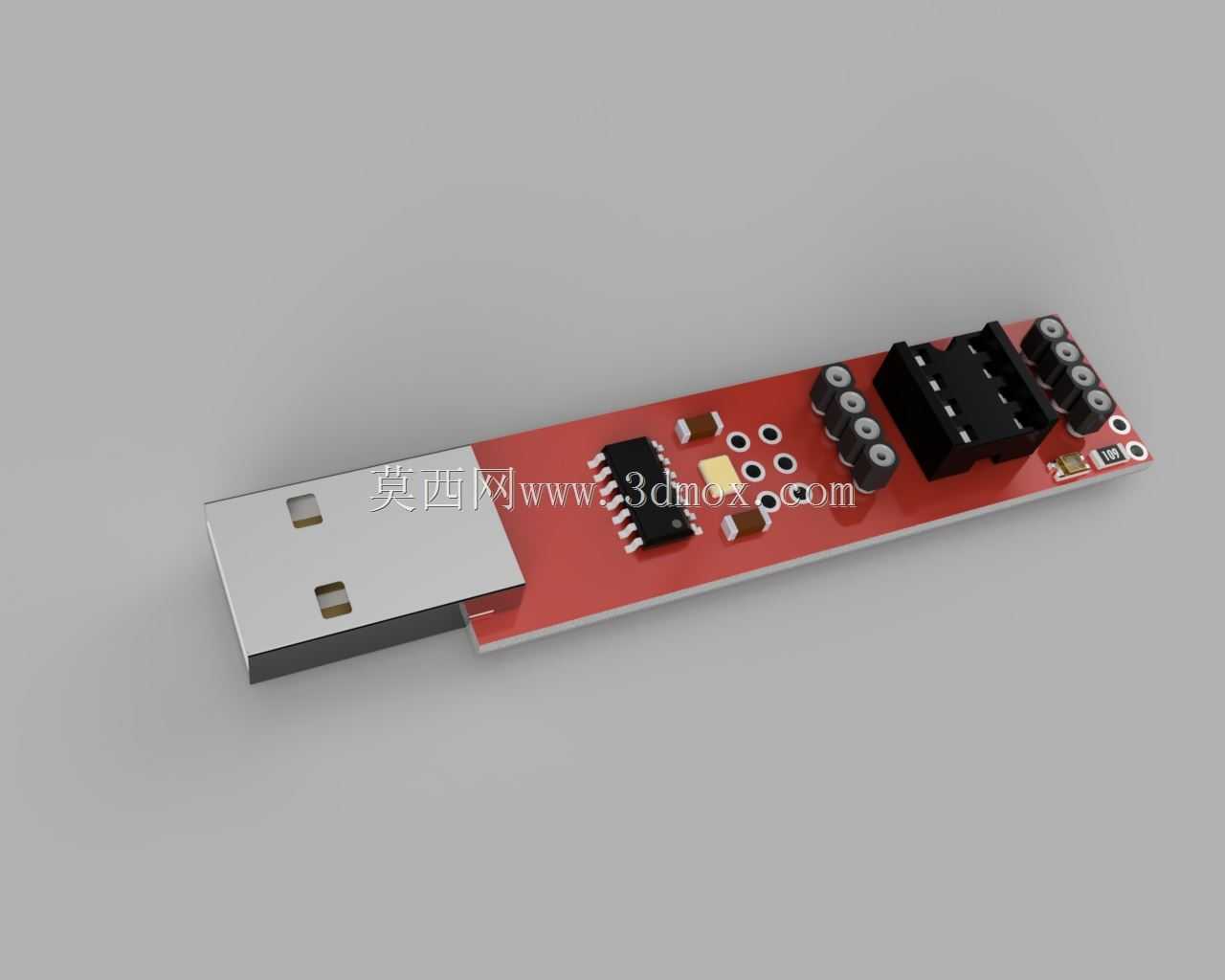

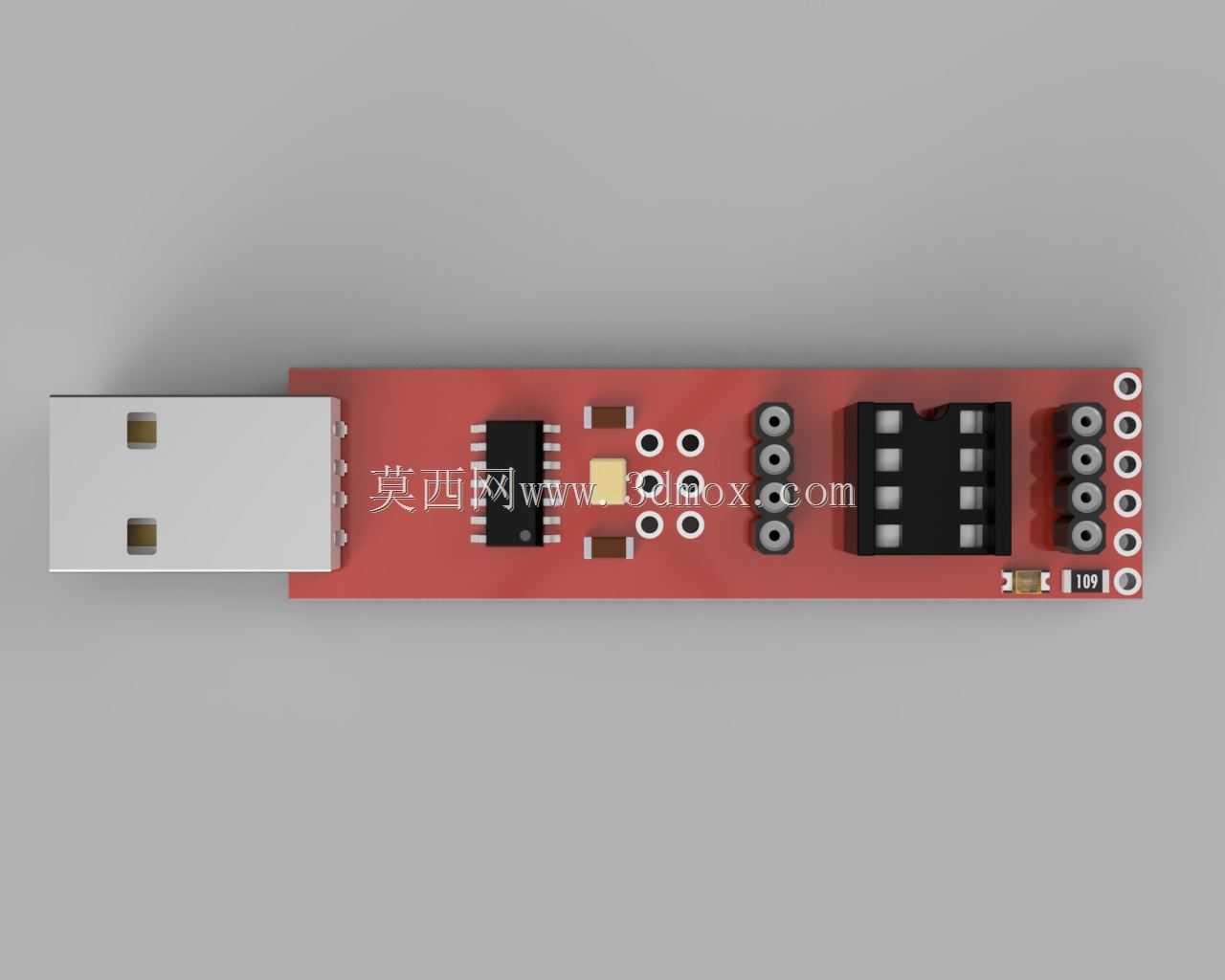

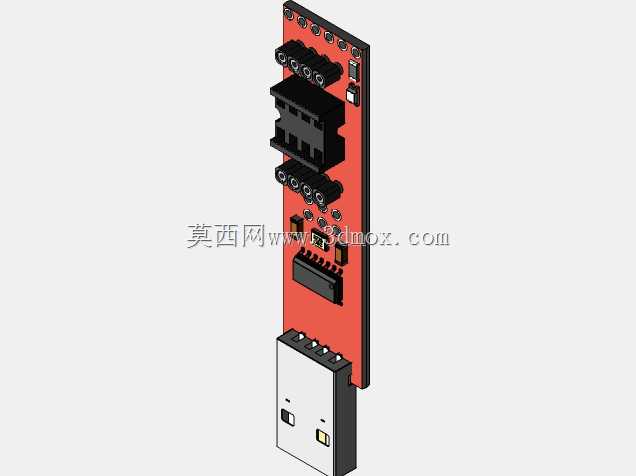

这款直插USB式的AVR芯片程序烧录装置，主要面向嵌入式开发、电子小批量试制、学生电子竞赛实训场景使用，日常可直接插在电脑USB端口完成ATTINY系列8位AVR单片机的固件烧写、熔丝位配置、程序调试工作，无需额外外接供电线路，省去了传统编程器需要外接电源、连接下载排线的繁琐步骤，适合桌面快速开发、现场固件升级等轻量化作业场景。从结构设计来看，整体采用长条形PCB布局，一端直接集成标准A型USB公头，金手指厚度按照USB2.0规范设计，插拔公差控制在0.1mm以内，可直接适配常规电脑USB接口、USB延长座，不需要额外转接头。PCB板上的元件布局遵循信号最短路径原则，USB接口处先布置ESD防护元件，紧接着是信号转换芯片，再往后是AVR编程接口座，接口旁预留了多组状态指示灯焊位，可直观显示电源连接、数据收发、烧录完成的工作状态。板端的编程接口采用标准间距排针布局，可直接适配面包板、杜邦线连接，也可通过定制排线直接对接目标AVR芯片的编程引脚，接口旁预留的定位孔可配合铜柱安装到3D打印的外壳内，方便日常携带防护。设计时充分考虑了手持插拔的受力需求，USB根部的PCB做了加宽处理，避免反复插拔导致PCB根部断裂，板上的电解电容、贴片电阻都采用回流焊工艺的标准封装，元件高度控制在8mm以内，不会因为元件过高导致插在拥挤的USB排口时和相邻设备产生干涉。实际使用中，这款烧录器可支持多数主流AVR单片机的低压烧写模式，不需要给目标板额外提供高压编程信号，对新手开发者十分友好，板载的稳压电路可直接从USB端口取电，同时可对外输出小电流供目标最小系统板供电，在做小型单片机项目调试时，甚至可以不用额外给目标板接电源，直接通过烧录器的供电引脚完成供电与程序烧写，大幅减少桌面接线的杂乱程度。PCB边缘做了圆角处理，没有尖锐毛刺，日常手持插拔不会划伤手部，整体重量仅十余克，放在工具包内几乎不占空间，适合电子工程师外出调试、上门做固件升级时随身携带。
