Triaxis三维操纵手柄位置传感模块结构设计

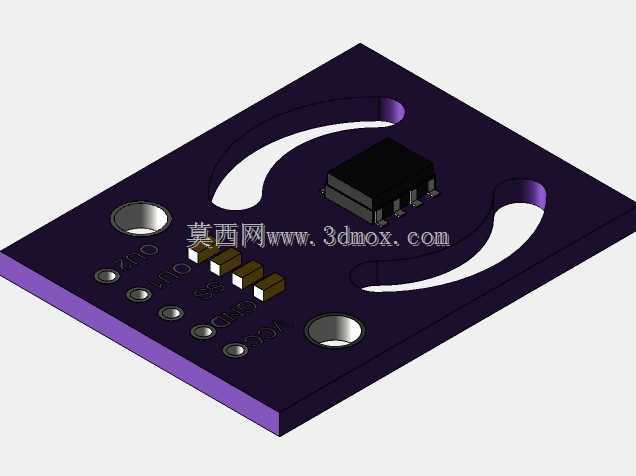

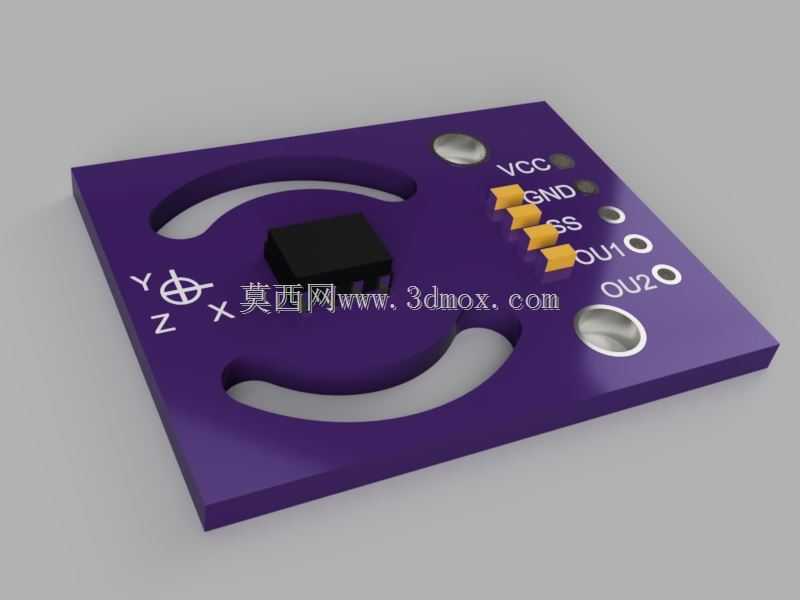

　　在工业操控终端、小型遥控设备、人机交互输入装置的开发场景里，位置传感模块的结构适配性直接决定整套操控系统的响应精度与装配可靠性，这款Triaxis原理的操纵手柄位置传感模块，从结构设计阶段就围绕嵌入式安装的实际需求做了全维度的边界适配。不同于常规直插式传感元件的布局，这款模块的PCB基板采用了对称式安装孔位设计，两个大直径金属化安装孔分布在基板对角位置，孔位公差按照通用M3螺丝装配标准预留间隙，可直接固定在操纵手柄的基座内腔，不需要额外设计转接支架，能大幅缩减操控手柄的整体装配尺寸。基板上的弧形镂空结构并非装饰性设计，而是为了避让操纵手柄底部的摆动摇杆结构，当手柄做全角度倾斜动作时，摇杆的摆动行程不会和PCB基板发生物理干涉，

　　镂空的弧度边界完全匹配摇杆的最大摆动包络线，哪怕是手柄推到极限倾角位置，也不会出现剐蹭基板、卡滞动作的问题。核心传感芯片布置在基板的几何中心位置，正好对应操纵手柄底部磁钢的正下方，这种居中布局能最大化保证三轴磁场检测的对称性，减少因为位置偏移带来的线性度误差，芯片采用贴片封装，焊接位置做了丝印定位标识，生产焊接时不需要额外做对位治具就能保证装配精度。基板边缘的排针接口采用侧出式布局，引脚定义按照电源、信号输出、接地的顺序排列，接线时可以直接和主控板的插针对接，不需要额外飞线，排针的高度做了限高设计，装配后不会突出手柄外壳的内壁，避免和外壳结构产生挤压。从实际使用场景来看，这类传感模块多用于小型工业遥控器、无人机操控手柄、

　　桌面级三维输入设备的位置检测环节，相比传统的电位器式位置检测结构，这种非接触式的磁场检测方案没有物理摩擦损耗，长期使用不会出现电位器磨损导致的信号漂移问题，结构上没有活动接触部件，抗振动性能也更适配工业现场的使用环境。设计阶段针对安装边界做了多轮校核，基板的整体厚度控制在1.6mm标准PCB厚度，安装孔的中心距按照常见操纵手柄基座的安装柱间距匹配，基板的外形轮廓做了切角处理，避开基座内部的加强筋位置，哪怕是替换同类型旧款传感模块，也能直接适配原有安装位，不需要修改基座的模具结构。基板上的无源元件全部采用0805封装的贴片元件，元件布局避开了摇杆的摆动区域，同时在信号引脚位置预留了滤波电容的焊位，可根据实际电磁兼容需求选择焊接，

　　不需要重新改版PCB。模块的整体外轮廓尺寸控制在极小的范围内，可嵌入到直径30mm的手柄基座内腔，对于追求小型化的手持操控设备来说，这种紧凑的结构设计能给外壳设计、电池布置留出更多的冗余空间。在结构可靠性层面，基板的安装孔位做了环形露铜加固，多次拆装螺丝也不会出现孔位铜皮脱落的问题，核心芯片的焊接位置做了丝印框定位，回流焊接时的元件偏移量可控制在0.1mm以内，完全满足磁场检测的位置精度要求。弧形镂空的边缘做了圆弧过渡处理，没有应力集中的尖角，PCB生产时的铣边工艺不会出现基板崩边的问题，长期受振动工况也不会从镂空位置出现基板开裂的情况。对于做操控设备结构开发的工程师来说，这类模块的结构模型可直接导入装配体做干涉检查，不需要重新测绘元件尺寸，能大幅缩短结构开发的周期，在选型阶段也能直接根据模型的安装边界判断是否适配现有产品的内腔空间，减少打样验证的轮次。
