低风阻流线型复古玩具轿车结构设计

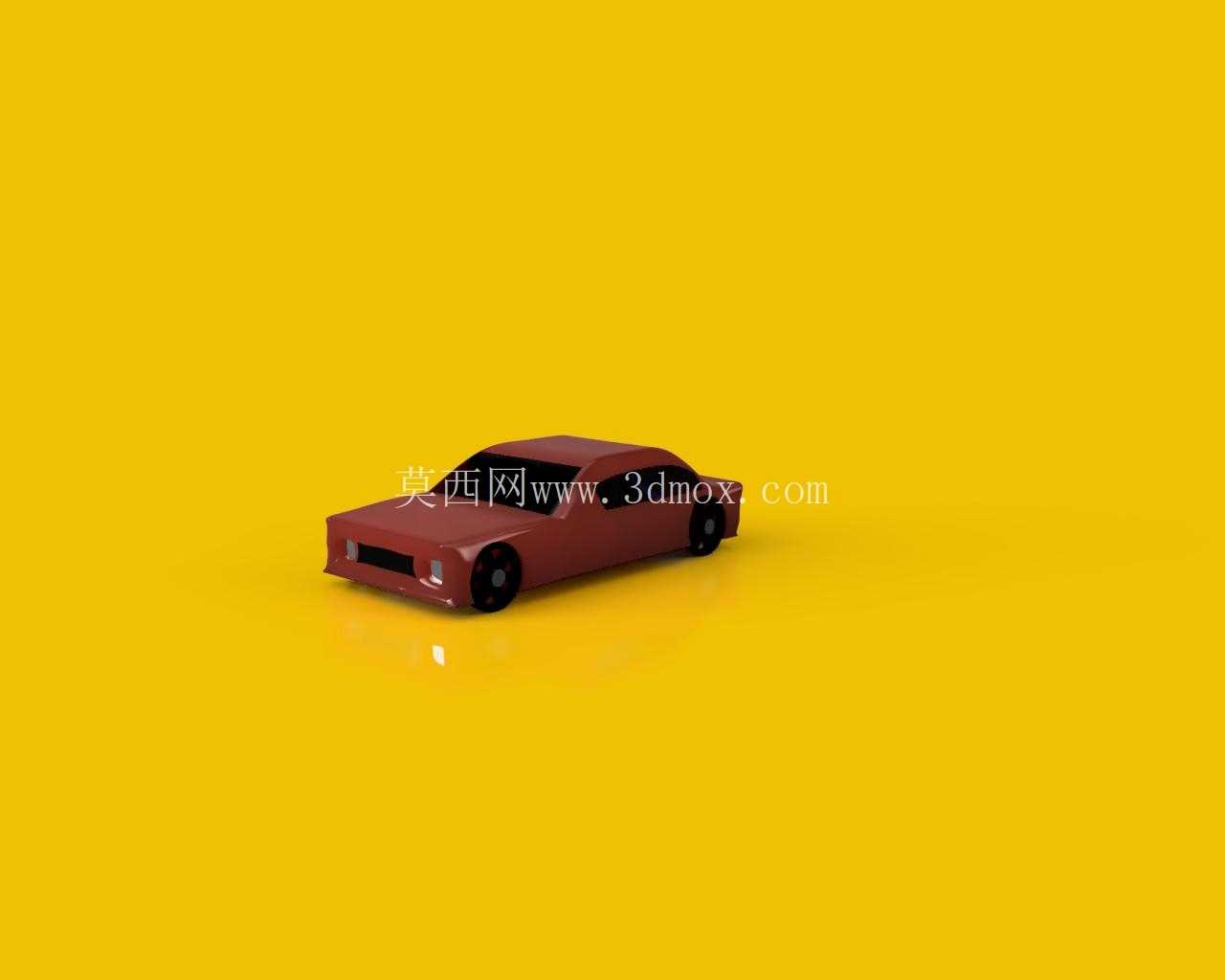

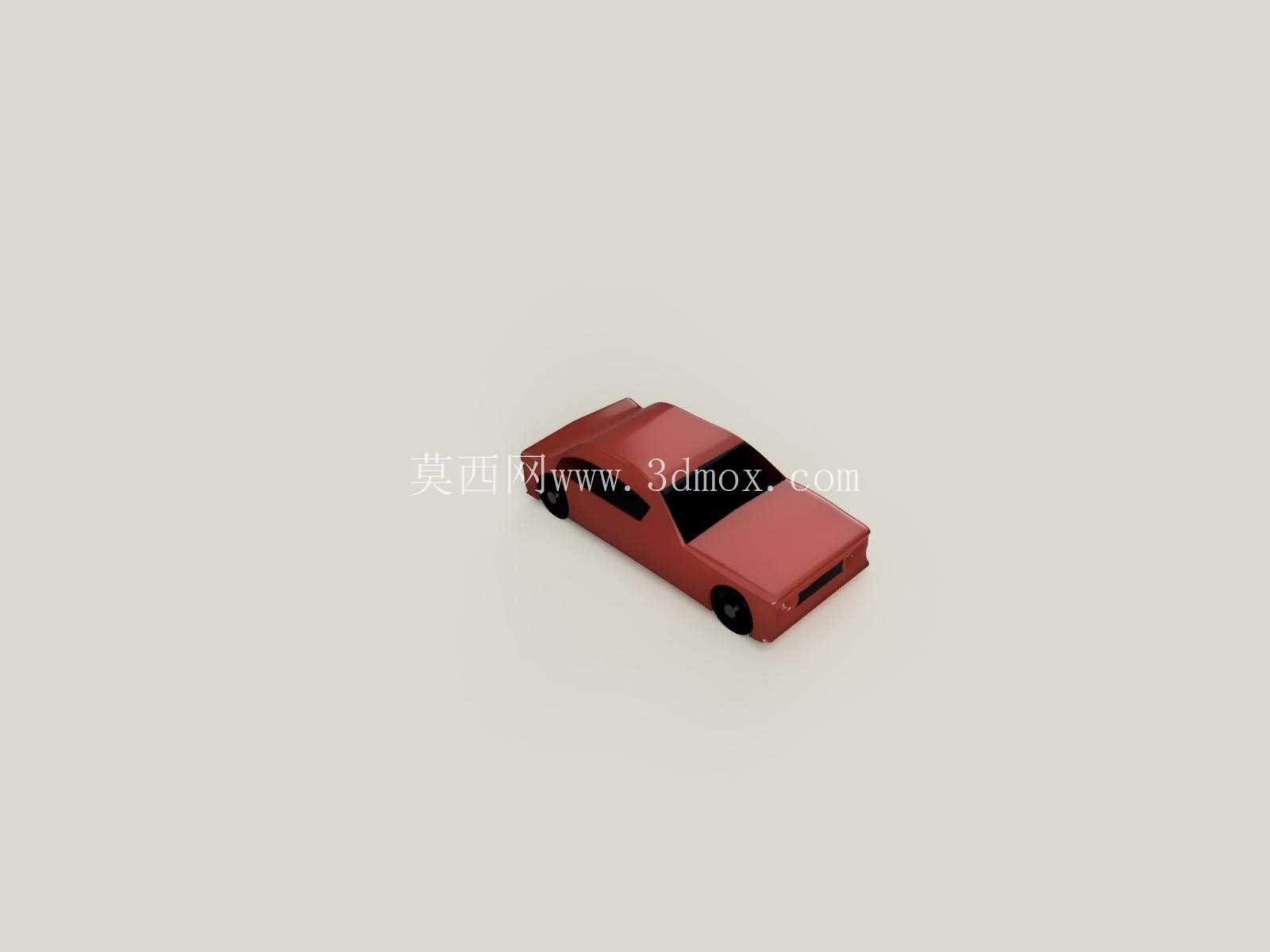

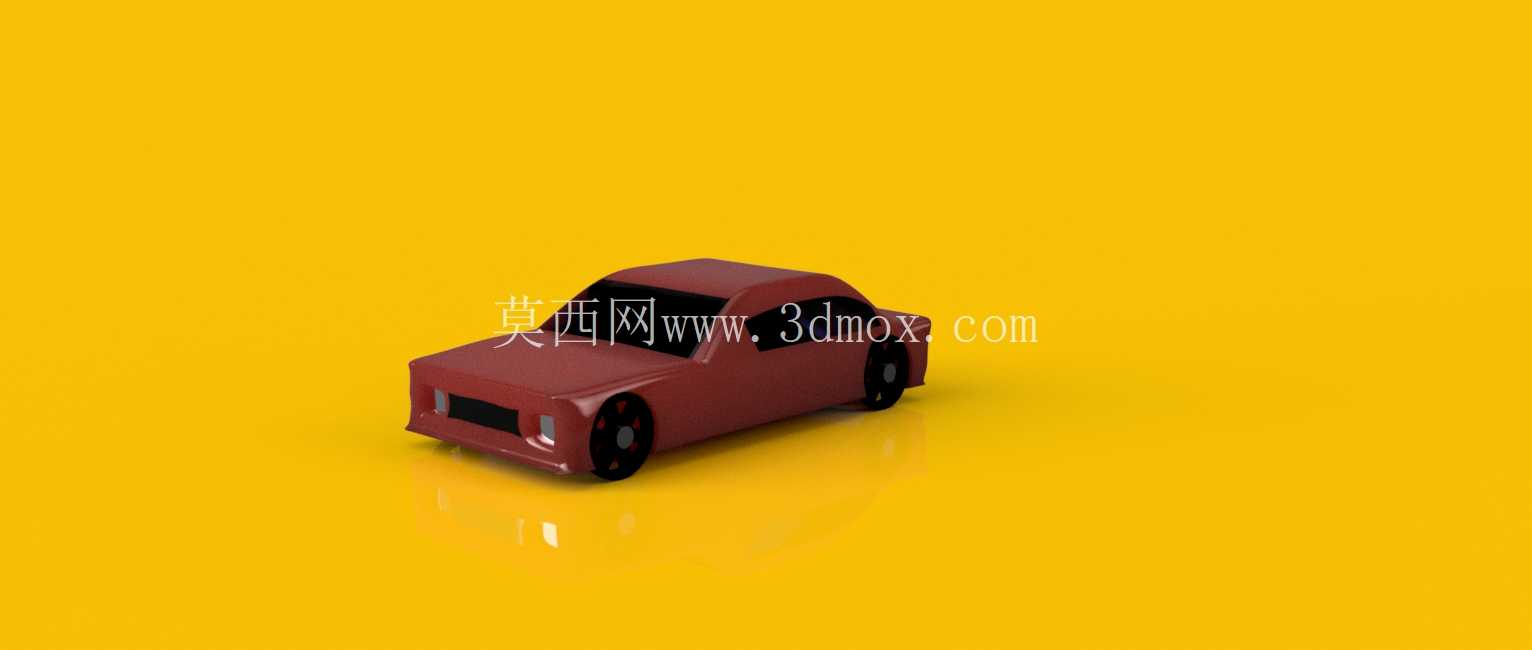

这款玩具车的结构设计，最初是面向桌面级铸造小批量试制场景做的适配，整体造型走复古轿跑的低趴路线，没有多余的外凸装饰件，所有棱线都做了R角过渡，既避免儿童玩耍时的尖锐磕碰风险，也能在铸造脱模时减少粘砂、卡模的概率，降低小批量生产的废品率。从实际使用场景来看，这类玩具车既可以作为儿童桌面滑行玩具，也能作为车模收藏摆件，还能适配铸造教学的实操演示场景，让学员直观理解小型壳体类铸件的分型面设计逻辑。

设计过程中首先确定的是整车的安装边界，整车长度控制在120mm左右，宽度控制在45mm，高度控制在35mm，这个尺寸刚好适配常规的小型玩具包装盒，也能匹配市面上通用的玩具车滑行轮组配件，不需要额外开定制轮模，能压缩整体的制造成本。车轮的安装位做了沉台设计，轮轴孔的同轴度公差控制在0.1mm以内，保证四个轮子装配后能平稳滑行，不会出现偏磨、卡滞的问题，轮眉位置和轮胎的间隙预留了1.5mm，既不会因为间隙过大显得造型松散，也不会因为间隙过小在滑行时出现轮眉蹭胎的问题。

车体的分型面选在车身侧面最大轮廓线位置，也就是侧窗下沿的水平棱线处，这个位置分型不会在车身正面留下明显的合模线，后续打磨抛光的工作量能减少40%左右。车身壳体的壁厚做了均匀化处理，整体壁厚控制在2mm，没有出现壁厚突变的位置，避免铸造过程中因为冷却速度不一致产生缩孔、变形的缺陷，车头的进气格栅位置没有做镂空设计，而是做了内凹的浮雕造型，既保留了复古轿车的造型辨识度，也避免了镂空结构带来的清砂困难、易断裂的问题。

车窗部分做了整体式的内凹处理，没有做分件设计，和车身壳体是一体结构，减少装配零件数量，降低生产过程中的装配工时，车窗的内凹深度控制在1mm，既模拟出真实车窗的层次感，也不会因为内凹过深导致脱模困难。车头的车灯位置做了圆形的凸台，后续可以通过移印或者粘贴反光片的方式还原车灯细节，不需要额外做镶嵌件，进一步简化生产流程。车尾的造型做了溜背式过渡，从车顶到车尾的弧线曲率连续，没有硬折角，一方面是还原复古轿跑的流线造型，降低滑行时的空气阻力，让玩具车在斜面滑行时能走得更远，另一方面也是为了铸造时的金属液流动顺畅，避免在车尾位置出现浇不足的缺陷。

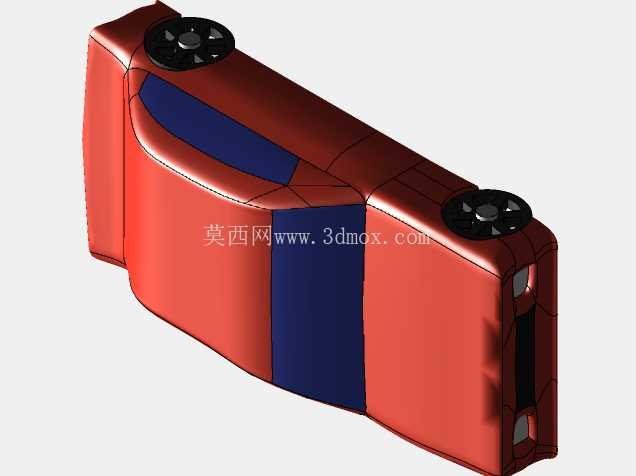

底盘部分做了平整化设计，没有多余的凸起结构，轮轴的安装柱直接和底盘一体成型，安装柱的根部做了R2的加强筋，避免儿童摔落玩具时出现安装柱断裂的问题，底盘和车身壳体的配合采用卡扣式结构，不需要额外打螺丝，装配时直接按压就能卡紧，卡扣的配合间隙控制在0.05mm，装配后不会出现松动、异响的问题，也方便后期拆解更换轮组配件。

从功能特性来看，这款玩具车没有设计复杂的电子结构，纯靠惯性滑行，结构可靠性高，不容易损坏，适合低龄儿童使用，整体造型的还原度足够，也能满足车模爱好者的桌面摆件需求。在铸造工艺适配性上，整个模型没有倒扣结构，不需要做抽芯机构，采用简单的两板模就能完成生产，模具结构简单，制模成本低，适合小批量的文创类玩具铸件生产，也适合作为职业院校铸造专业的实操教学模型，让学员能快速掌握小型壳体类铸件的工艺设计要点，理解分型面选择、壁厚均匀化、圆角过渡这些基础工艺要求在实际产品设计中的应用方式。

实际测试过程中，这个结构的铸件在正常1.2米高度跌落至水泥地面的情况下，不会出现壳体碎裂、轮轴脱落的问题，能满足玩具产品的抗摔要求，滑行测试中，在10度的斜面上释放，滑行距离能达到2米以上，滑行过程中不会出现走偏、颠簸的问题，轮组的转动顺畅度符合玩具产品的使用要求。表面处理方面，因为合模线位置在车身侧面不显眼的位置，简单打磨后就能进行喷漆上色，不管是做仿真金属漆还是亮面彩色漆都能有不错的外观效果，也可以直接在铸件表面做移印图案，满足不同的定制化外观需求。
